Дальномерная насадка
DI 2002 Leica
Дистанция выводится на display до 0.1mm
1mm+1ppm

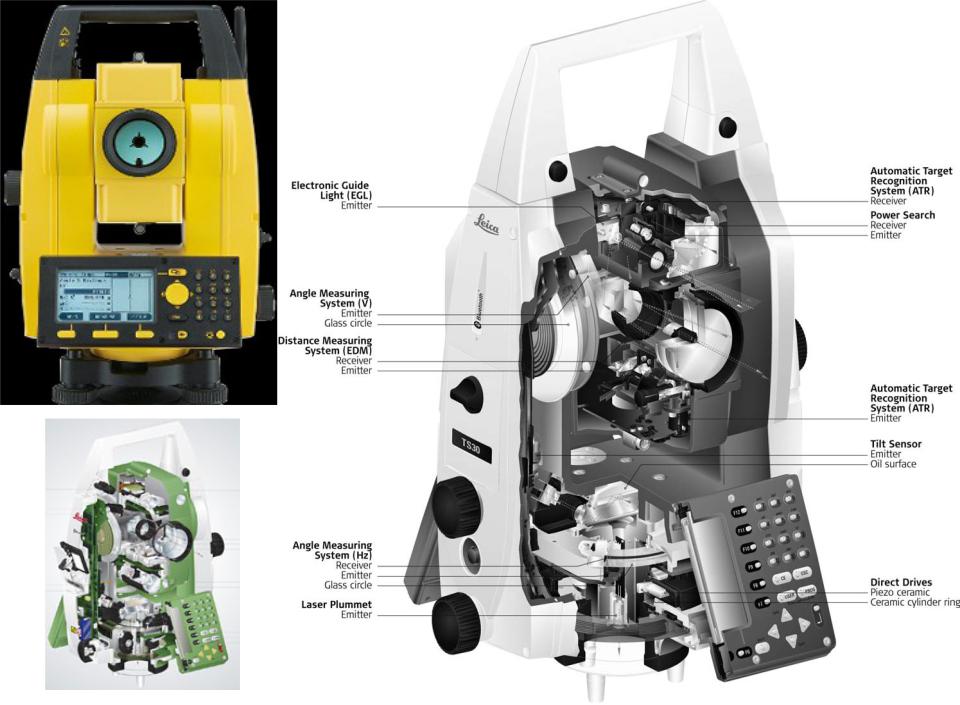

ЭЛЕКТРОННЫЕ ТАХЕОМЕТРЫ
С популяризацией электронных тахеометров (в которых дальномер уже встроен) светодальномер как отдельный прибор утратил
свое значение.
Для измерения длин линий в электронных тахеометрах стандартно используется невидимый инфракрасный лазерный луч, который выходит из объектива зрительной трубы. Дальность измерения длины зависит от используемого отражателя, которым может служить как стеклянная призма, так и специальная пластиковая отражающая пластина или пленка. Как правило, дальность измерения в
инфракрасном диапазоне не превышает 3500 метров для стеклянных призм и 250 метров для пластикового отражателя.
33
34
Отражатели для различных видов геодезических работ
Стандартные одно- и трехпризменные отражатели
Семейство рулеток Leica Disto
Семейство электронных рулеток Disto, измеряющих с точность до 3 мм расстояния от 0,3 до 100 метров. Disto имеют встроенные функции по вычислению площади, объема, диагонали, перпендикуляра, а модель Pro4, кроме этого, - встроенную память на 8000 измерений и возможность связи с компьютером. Дополнительно в комплект к Disto может входить специальный адаптер для крепления на теодолит ЗТ-5КП.
Leica Disto A8
Дальность: до 200 м Точность измерений: ± 1.5 мм
Лазерный дальномер с безопасной длиной волны излучения предназначен для измерения расстояния до выбранного объекта в диапазоне от 100 до 10000 м с точностью до 5 мм.
37
КОМПАРИРОВАНИЕ МЕРНЫХ ПРИБОРОВ
Фактическая длина мерного прибора обычно отличается от эталона.. Поэтому перед измерениями должна быть определена фактическая длина применяемого мерного прибора путем ее сравнения с эталоном, имеющим установленную точность. Практически в качестве образцовой меры (эталона) может быть использован мерный прибор, точность измерений которым в 3— 5 раз выше, чем поверяемым. Процесс сравнения длины рабочего мерного прибора с образцовой мерой называется компарированием.
В общем случае процесс компарирования можно рассматривать как измерение одной и той же длины образцовой и рабочей линейными мерами. Компарирование производится на лабораторных(стационарных) и полевых компараторах либо упрощенным способом.
При компарировании мерных приборов на стационарном компараторе сначала с высокой точностью определяют его длину с помощью образцовых инварных жезлов. Затем сравнением длины компаратора с длиной поверяемого мерного прибора устанавливают фактическую длину последнего.
Наиболее совершенный из стационарных компараторов в производит эталонирование инварных проволок базисных приборов с точностью до 1:2 500 000.
38
Длины рабочих стальных лент и рулеток поверяют упрощенным способом. На ровной поверхности (например, на бетонном полу или асфальте) укладывают рядом образцовую и рабочую меры, имеющие одинаковую номинальную длину, и совмещают их нулевые деления. Обоим мерным приборам задают одинаковое натяжение (обычно 10 кг) и линейкой измеряют разность lk между фактической
длиной l мерного прибора и длиной l0 образцового контрольного) прибора, т.е.
l k = l − l 0,
где lk — поправка за компарирование.
Тогда фактическая длина рабочей ленты (рулетки) будет
l = l 0 + lk ,
где l0 — номинальная длина рабочей ленты или рулетки.
При этом поправка за компарирование Δlk считается положительной, если
длина рабочей ленты больше номинальной, и отрицательной, если меньше номинальной. В случае когда при линейных измерениях необходимо учитывать температурные поправки, то следует измерить температуру t0, при которой
производилось компарирование. По окончании компарирования к каждому мерному прибору проволоке, ленте, рулетке) прилагают свидетельство (аттестат), в котором указываются способ и дата компарирования, длина прибора, натяжение и температура компарирования.
39
Дорожные колеса (курвиметры)
Главная задача курвиметров – это измерение длины линий любой формы, что делает их незаменимыми при определении расстояний на планах, картах или на реальных объектах. Дорожные колеса применяются там, где нецелесообразно применять дорогостоящее измерительное оборудование (дальномеры), либо процесс будет слишком трудоемким (например, рулетки и мерные ленты).
