Презентация курса МиОдляДиПНиГ_02122013
.pdf
Схема расположения запорной арматуры установок УНБ1-160х40, АНЦ-320, ЦА-320

Возможные неисправности насосных установок и способы их устранения

Общие сведения о установках насосных для кислотной обработки пласта СИН-32-100 и СИН-32- 120

Общий вид насосных установок СИН-32-100 и СИН- 32-120

Кинематическая схема установки СИН-32-100
1- коробка передач автомобиля
2- коробка отбора мощности
3- насос
4- редуктор
5- раздаточная коробка автомобиля

Нефтепромысловый плунжерный насос 4Р-700
1- привод насоса
2- направление
3- плунжер
4- клапанная коробка

Установка насосная для гидроразрыва пласта УН1-
630х700А
1- автошасси Краз-257Б1А
2- пост управления
3- силовой агрегат
4- коробка передач ЗКПМ
5- зубчатая муфта
6- насос 4Р-700
7- напорный трубопровод
8- вспомогательный трубопровод
9- фара для освещения рабочего места
10аккумуляторная батарея

Установка для депарафинизации скважин горячей нефтью 2-АДП-12/150-У1
1- насос
2- манифольд
3- нагреватель
4- трансмиссия привода оборудования
5- топливная система

Передвижная азотная компрессорная станция (СДА, ТГА)

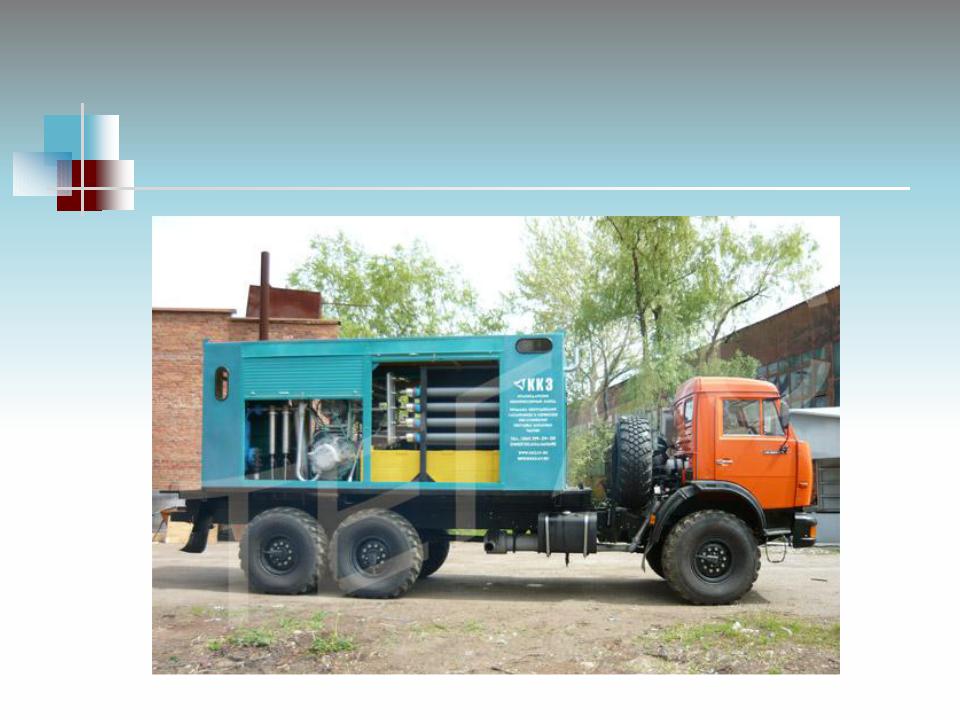

Азотная станция ТГА-5/101 на шасси КАМАЗ
