Презентация курса МиОдляДиПНиГ_02122013

Обозначения на технологической схеме УПСВ слайд

233

БР-1, БР-2, БР-3 - блок дозирования соответственно деэмульгатора, ингибитора коррозии, ингибитора солеотложения; УПОГ - установка предварительного отбора газа; НГСнефтегазовый сепаратор; П-1,2- печи нагрева нефти; НГСВ-1,2- нефтегазовый сепаратор со сбросом воды; КСУ-1,2 - концевая сепарационная установка по нефти; КСУ-3,4 - концевая сепарационная установка по воде; БЕН - буферная емкость нефти, БЕВ - буферная емкость воды; РВС-1,2 - резервуары, НВПН, НВЛВ - насосная внешней перекачки соответственно нефти и воды; ГС - газовый сепаратор; УУГ, УУН, УУВ - узел учета соответственно газа, нефти и воды;

КС - компрессорная станция газов низкого давления; ФС-1,2 - факельный сепаратор; СФУ - совмещенная факельная установка.

Подогреватель путевой ПП-1,6, ПП-1,6Ж, ПП-1,6К, ПП-4, ПП-4B (цифрамощность подогревателя в Гкал/ч)

Подогреватель с промежуточным теплоносителем предназначен для подогрева нефти, нефтяных эмульсий при транспортировании по трубопроводам на нефтяных промыслах и установках. Модельный ряд подогревателей включает: однопоточные ПП-1,6; ПП- 1,6Ж;

однопоточные с комбинированным топливом ПП-1,6-К

однопоточные повышенной тепловой мощностью ПП-4 двухпоточные повышенной тепловой мощностью ПП-4B.

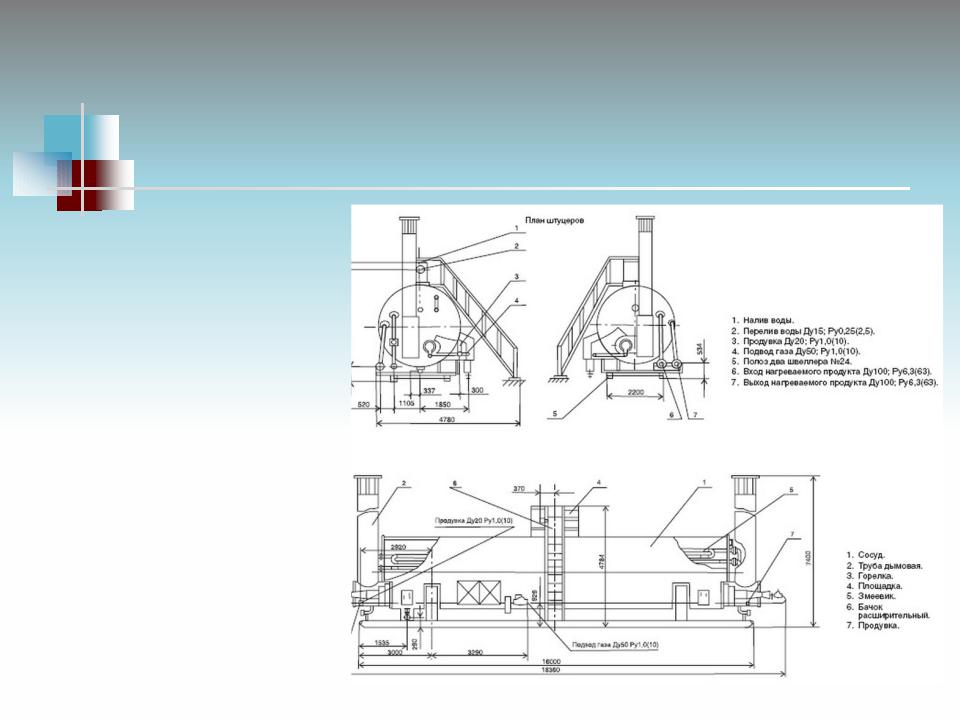

Подогреватели путевые типа ПП

Подогреватель представляет собой цилиндрическую горизонтальную емкость с плоскими днищами, во внутренней полости которого в нижней части установлены две топки П-образного типа и два 4-х заходных трубчатых змеевика; в модели ПП-4B четыре 4-х заходных змеевика, обеспечивающих пониженное гидравлическое сопротивление. Емкость заполняется жидким теплоносителем через расширительный бачок.

Топочные устройства оборудованы горелками:

газовыми в модели ПП-1,6; ПП-4; ПП-4B;

жидкотопливными в модели ПП-1,6Ж,

комбинированными в модели ПП-1,6-К.

Снаружи сосуда смонтированы узлы подготовки и подачи топлива горелочным устройствам, указатель уровня теплоносителя, лестница, площадка обслуживания.

Продукт подается в змеевики, в которых нагревается от теплоносителя до 70˚С. Температура теплоносителя поддерживается автоматикой +95˚С путем регулирования мощности горелок.

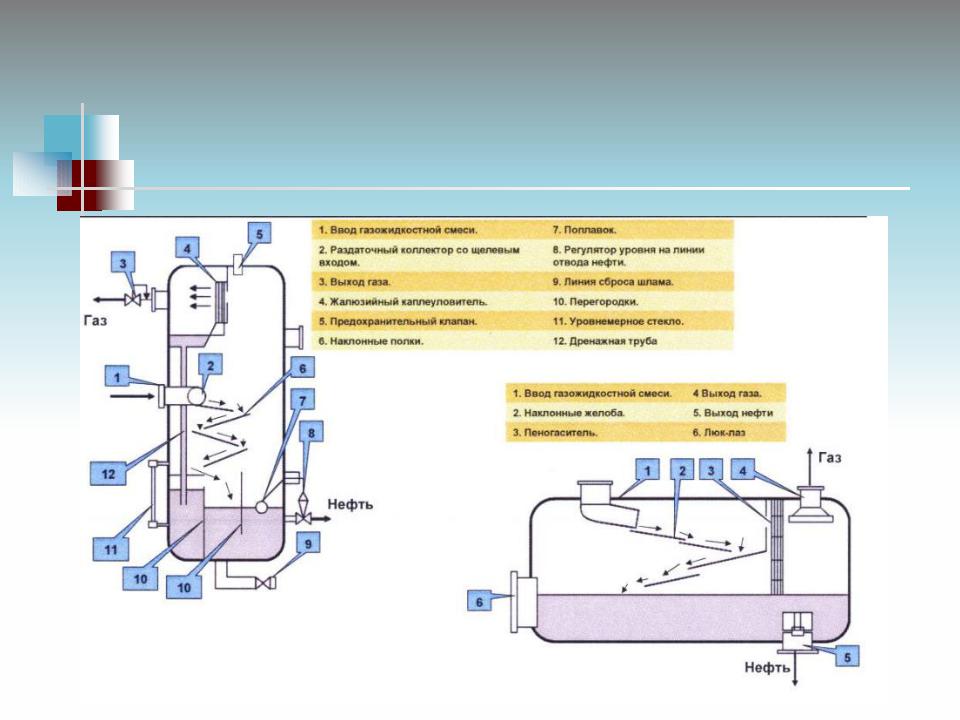

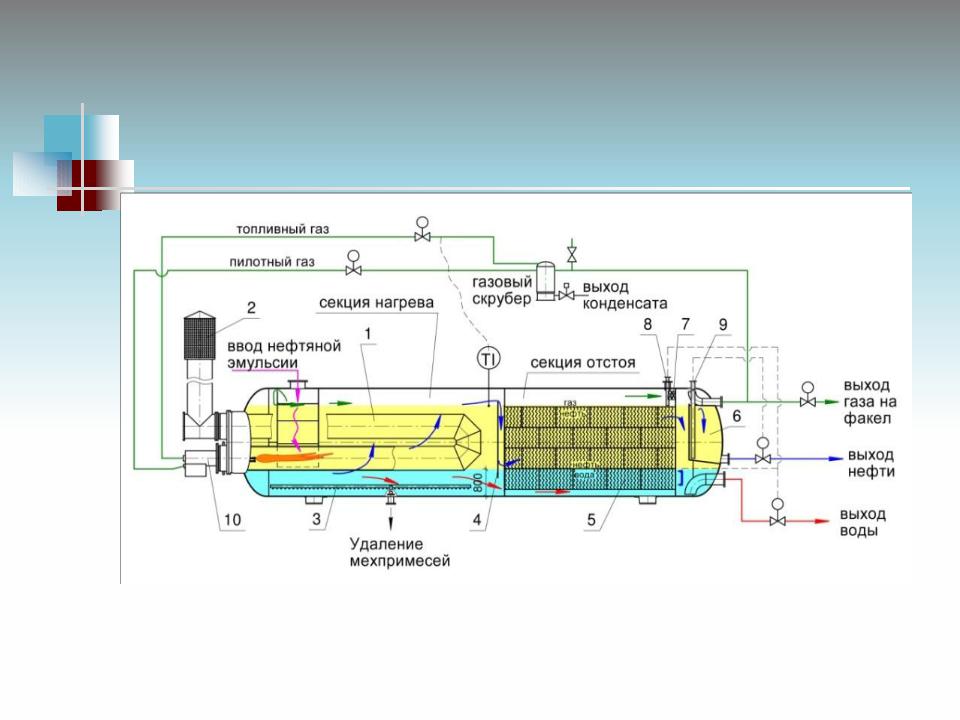

Сепараторы вертикальные и горизонтальные

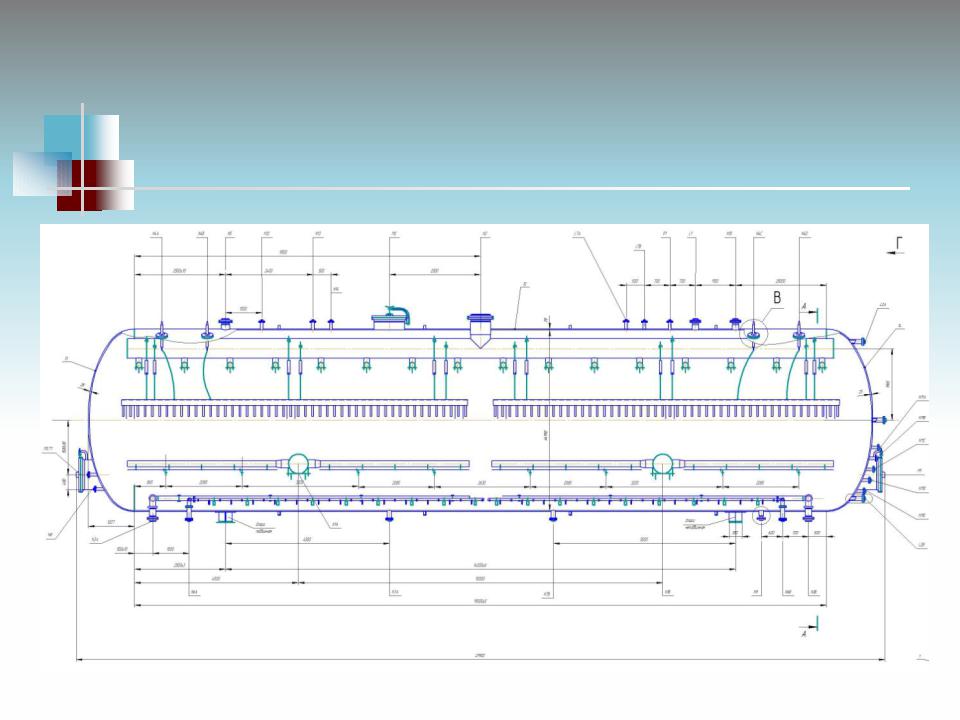

Электрокоагулятор

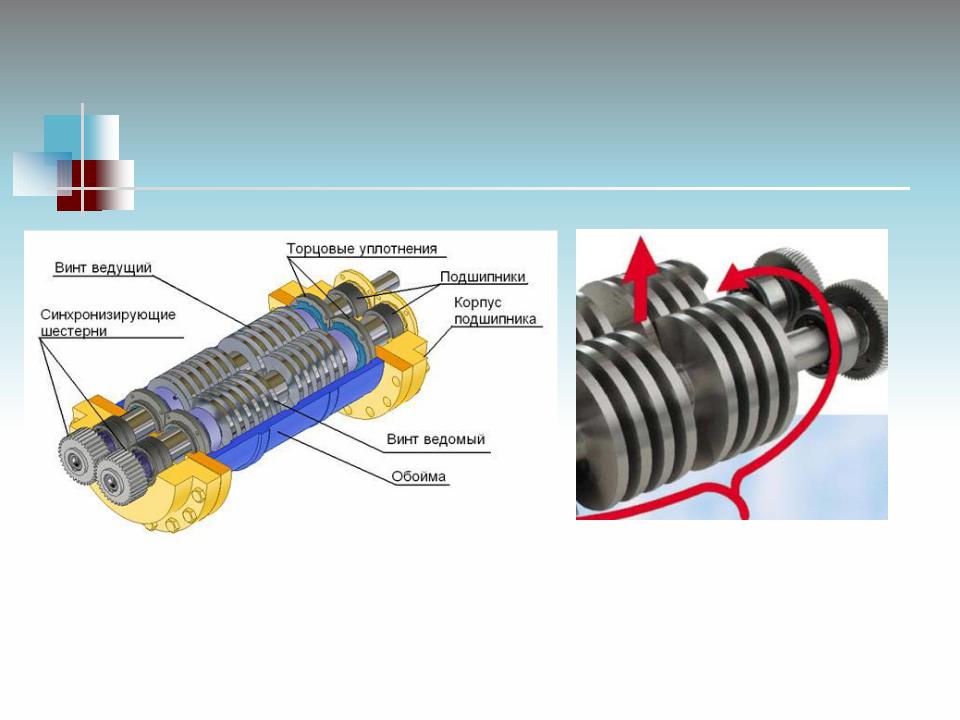

Мультифазные насосы

Отличительной чертой мультифазных насосов являются двухзаходные винты с маленьким ходом, имеющие большое количество шагов в рабочей зоне винта. Множество замкнутых камер позволяет постепенно сжимать газ, что способствует плавной работе при большой степени сжатия. Маленький ход также уменьшает радиальную силу, которая действует на винты.

Винты изготавливаются цельными, с большим внутренним диаметром. Это уменьшает прогиб винтов и позволяет повысить давление насоса.

Принцип работы данного насоса основан на том, что многофазная смесь, поступает в насос с помощью всасывающего патрубка, делится на два потока, заполняя полости между витками винтов. Так как винтовая нарезка выполнена в разных направлениях, смесь, двигаясь вдоль оси насоса к центру, вытесняется в полость нагнетания, повышая давление.

Давление такого насоса может достигать значения 65 кг/см2. При этом на входе может быть низкое давление (0,5 кг/см2). Повышение давления происходит независимо от скорости вращения винтов и физических свойств перекачиваемой смеси. Главная особенность, которая определяет область применения мультифазных насосов, это способность перекачивания газожидкостных смесей с высоким содержанием газа. Газовая составляющая кратковременно может достигать 100%.

Принцип работы мультифазных насосов

Винтовые насосы хорошо работают там, где центробежные насосы выходят из строя или испытывают трудности.

Благодаря тому, что винтовые насосы работают без контакта винтов металл к металлу, они хорошо перекачивают загрязненные жидкости (шламы, пульпы, рассолы, загрязненную сырую нефть).

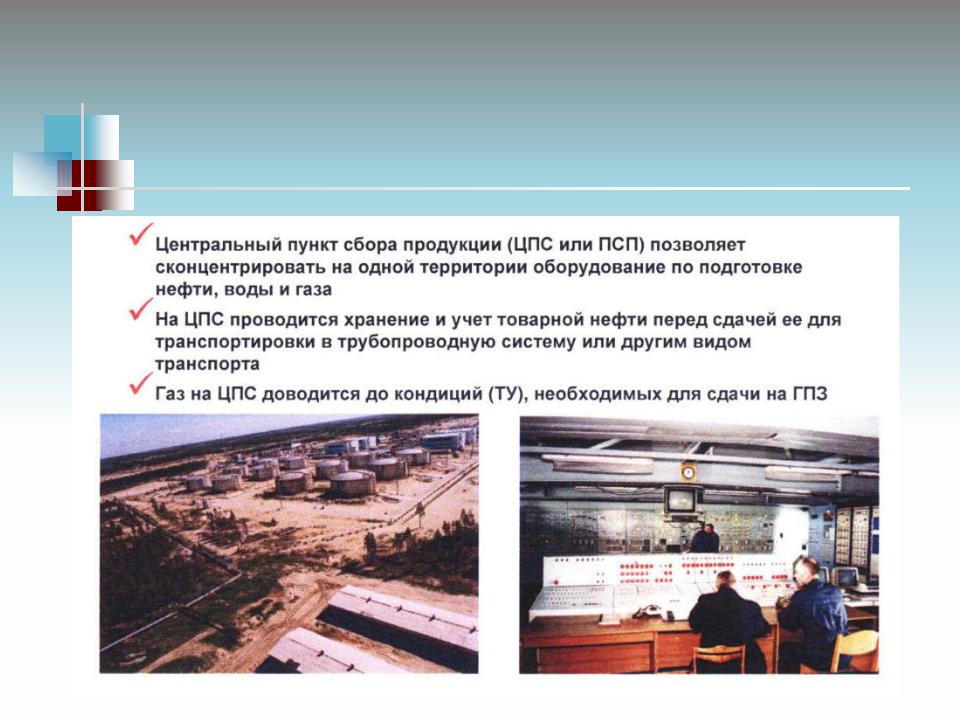

Центральный пункт сбора продукции

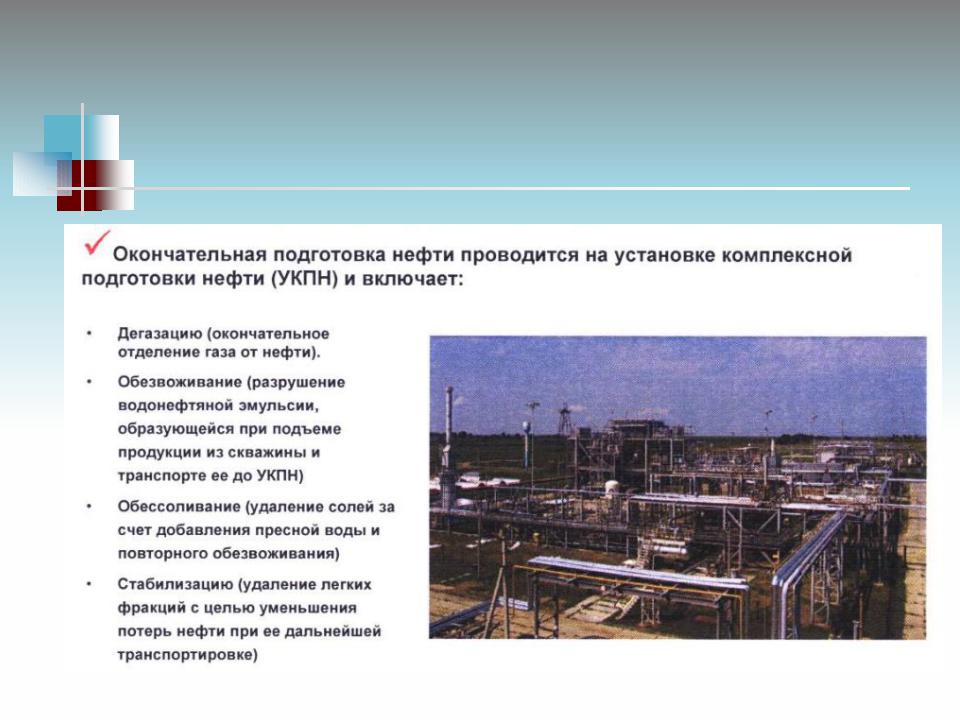

Установка комплексной подготовки нефти (УКПН)
