Часть 7 стек TCP/IP

Так как стек TCP/IP был разработан до появления модели взаимодействия открытых систем ISO/OSI, то, хотя он также имеет многоуровневую структуру, соответствие уровней стека TCP/IP уровням модели OSI достаточно условно.

Структура протоколов TCP/IP приведена на рисунке 2.1. Протоколы TCP/IP делятся на 4 уровня.

Рис. 2.1. Стек TCP/IP

Самый нижний (уровень IV) соответствует физическому и канальному уровням модели OSI. Этот уровень в протоколах TCP/IP не регламентируется, но поддерживает все популярные стандарты физического и канального уровня: для локальных сетей это Ethernet, Token Ring, FDDI, Fast Ethernet, 100VG-AnyLAN, для глобальных сетей - протоколы соединений "точка-точка" SLIP и PPP, протоколы территориальных сетей с коммутацией пакетов X.25, frame relay. Разработана также специальная спецификация, определяющая использование технологии ATM в качестве транспорта канального уровня. Обычно при появлении новой технологии локальных или глобальных сетей она быстро включается в стек TCP/IP за счет разработки соответствующего RFC, определяющего метод инкапсуляции пакетов IP в ее кадры.

Следующий уровень (уровень III) - это уровень межсетевого взаимодействия, который занимается передачей пакетов с использованием различных транспортных технологий локальных сетей, территориальных сетей, линий специальной связи и т. п.

В качестве основного протокола сетевого уровня (в терминах модели OSI) в стеке используется протоколIP, который изначально проектировался как протокол передачи пакетов в составных сетях, состоящих из большого количества локальных сетей, объединенных как локальными, так и глобальными связями. Поэтому протокол IP хорошо работает в сетях со сложной топологией, рационально используя наличие в них подсистем и экономно расходуя пропускную способность низкоскоростных линий связи. Протокол IP является дейтаграммным протоколом, то есть он не гарантирует доставку пакетов до узла назначения, но старается это сделать.

К уровню межсетевого взаимодействия относятся и все протоколы, связанные с составлением и модификацией таблиц маршрутизации, такие как протоколы сбора маршрутной информации RIP (Routing Internet Protocol) и OSPF (Open Shortest Path First), а также протокол межсетевых управляющих сообщенийICMP (Internet Control Message Protocol). Последний протокол предназначен для обмена информацией об ошибках между маршрутизаторами сети и узлом - источником пакета. С помощью специальных пакетов ICMP сообщается о невозможности доставки пакета, о превышении времени жизни или продолжительности сборки пакета из фрагментов, об аномальных величинах параметров, об изменении маршрута пересылки и типа обслуживания, о состоянии системы и т.п.

Следующий уровень (уровень II) называется основным. На этом уровне функционируют протокол управления передачей TCP (Transmission Control Protocol) и протокол дейтаграмм пользователя UDP (User Datagram Protocol). Протокол TCP обеспечивает надежную передачу сообщений между удаленными прикладными процессами за счет образования виртуальных соединений. Протокол UDP обеспечивает передачу прикладных пакетов дейтаграммным способом, как и IP, и выполняет только функции связующего звена между сетевым протоколом и многочисленными прикладными процессами.

Верхний уровень (уровень I) называется прикладным. За долгие годы использования в сетях различных стран и организаций стек TCP/IP накопил большое количество протоколов и сервисов прикладного уровня. К ним относятся такие широко используемые протоколы, как протокол копирования файлов FTP, протокол эмуляции терминала telnet, почтовый протокол SMTP, используемый в электронной почте сети Internet, гипертекстовые сервисы доступа к удаленной информации, такие как WWW и многие другие. Остановимся несколько подробнее на некоторых из них.

Протокол пересылки файлов FTP (File Transfer Protocol) реализует удаленный доступ к файлу. Для того, чтобы обеспечить надежную передачу, FTP использует в качестве транспорта протокол с установлением соединений - TCP. Кроме пересылки файлов протокол FTP предлагает и другие услуги. Так, пользователю предоставляется возможность интерактивной работы с удаленной машиной, например, он может распечатать содержимое ее каталогов. Наконец, FTP выполняет аутентификацию пользователей. Прежде, чем получить доступ к файлу, в соответствии с протоколом пользователи должны сообщить свое имя и пароль. Для доступа к публичным каталогам FTP-архивов Internet парольная аутентификация не требуется, и ее обходят за счет использования для такого доступа предопределенного имени пользователя Anonymous.

В стеке TCP/IP протокол FTP предлагает наиболее широкий набор услуг для работы с файлами, однако он является и самым сложным для программирования. Приложения, которым не требуются все возможности FTP, могут использовать другой, более экономичный протокол - простейший протокол пересылки файловTFTP (Trivial File Transfer Protocol). Этот протокол реализует только передачу файлов, причем в качестве транспорта используется более простой, чем TCP, протокол без установления соединения - UDP.

Протокол telnet обеспечивает передачу потока байтов между процессами, а также между процессом и терминалом. Наиболее часто этот протокол используется для эмуляции терминала удаленного компьютера. При использовании сервиса telnet пользователь фактически управляет удаленным компьютером так же, как и локальный пользователь, поэтому такой вид доступа требует хорошей защиты. Поэтому серверы telnet всегда используют как минимум аутентификацию по паролю, а иногда и более мощные средства защиты, например, систему Kerberos.

Протокол SNMP (Simple Network Management Protocol) используется для организации сетевого управления. Изначально протокол SNMP был разработан для удаленного контроля и управления маршрутизаторами Internet, которые традиционно часто называют также шлюзами. С ростом популярности протокол SNMP стали применять и для управления любым коммуникационным оборудованием - концентраторами, мостами, сетевыми адаптерами и т.д. и т.п. Проблема управления в протоколе SNMP разделяется на две задачи.

Первая задача связана с передачей информации. Протоколы передачи управляющей информации определяют процедуру взаимодействия SNMP-агента, работающего в управляемом оборудовании, и SNMP-монитора, работающего на компьютере администратора, который часто называют также консолью управления. Протоколы передачи определяют форматы сообщений, которыми обмениваются агенты и монитор.

Вторая задача связана с контролируемыми переменными, характеризующими состояние управляемого устройства. Стандарты регламентируют, какие данные должны сохраняться и накапливаться в устройствах, имена этих данных и синтаксис этих имен. В стандарте SNMP определена спецификация информационной базы данных управления сетью. Эта спецификация, известная как база данных MIB (Management Information Base), определяет те элементы данных, которые управляемое устройство должно сохранять, и допустимые операции над ними.

Адресация в компьютерных сетях бывает двух видов: физическая адресация (на основе MAC-адреса) и логическая (на основе IP-адреса). Логическая адресация реализована на 3-ем уровне эталонной модели OSI. Далее более подробно рассматривается IP-адресация и пять классов IP-адресов, а также подсети, маски подсетей и их роль в схемах IP-адресации. Кроме того, обсуждаются отличия между публичными и частными адресами, IPv4-и IPv6-адресацией, а также одноадресными и широковещательными сообщениями.

Структура IP адреса

IP-адрес представляет собой серию из 32 двоичных бит (единиц и нулей). Человеку прочесть двоичный IP-адрес очень сложно. Поэтому 32 бита группируются по четыре 8-битных байта, в так называемые октеты. Читать, записывать и запоминать IP-адреса в таком формате людям сложно. Чтобы облегчить понимание, каждый октет IP-адреса представлен в виде своего десятичного значения. Октеты разделяются десятичной точкой или запятой. Это называется точечно-десятичной нотацией.

При настройке IP-адрес узла вводится в виде десятичного числа с точками, например, 192.168.1.5. Вообразите, что вам пришлось бы вводить 32-битный двоичный эквивалент адреса — 11000000101010000000000100000101. Если ошибиться хотя бы в одном бите, получится другой адрес, и узел, возможно, не сможет работать в сети.

Структура 32-битного IP-адреса определяется межсетевым протоколом 4-ой версии (IPv4). На данный момент это один из самых распространенных в Интернете типов IP-адресов. По 32-битной схеме адресации можно создать более 4 миллиардов IP-адресов.

Получая IP-адрес, узел просматривает все 32 бита по мере поступления на сетевой адаптер. Напротив, людям приходится преобразовывать эти 32 бита в десятичные эквиваленты, то есть в четыре октета. Каждый октет состоит из 8 бит, каждый бит имеет значение. У четырех групп из 8 бит есть один и тот же набор значений. Значение крайнего правого бита в октете – 1, значения остальных, слева направо – 2, 4, 8, 16, 32, 64 и 128.

Чтобы определить значение октета, нужно сложить значения позиций, где присутствует двоичная единица.

Нулевые позиции в сложении не участвуют.

Если все 8 бит имеют значение 0, 00000000, то значение октета равно 0.

Если все 8 бит имеют значение 1, 11111111, значение октета – 255 (128+64+32+16+8+4+2+1).

Если значения 8 бит отличаются, например, 00100111, значение октета – 39 (32+4+2+1).

Таким образом, значение каждого из четырех октетов находится в диапазоне от 0 до 255.

Формат IP-адреса

——————————-

Разделение IP адреса на сетевую и узловую части

Логический 32-битный IP-адрес представляет собой иерархическую систему и состоит из двух частей. Первая идентифицирует сеть, вторая — узел в сети. Обе части являются обязательными.

Например, если IP-адрес узла – 192.168.18.57, то первые три октета (192.168.18) представляют собой сетевую часть адреса, а последний октет (.57) является идентификатором узла. Такая система называется иерархической адресацией, поскольку сетевая часть идентифицирует сеть, в которой находятся все уникальные адреса узлов. Маршрутизаторам нужно знать только путь к каждой сети, а не расположение отдельных узлов.

Иерархическая структура IP-адресов

Классы IP адресов и маски подсети по умолчанию

IP-адрес и маска подсети совместно определяют то, какая часть IP-адреса является сетевой, а какая — соответствует адресу узла.

IP-адреса делятся на 5 классов. К классам A, B и C относятся коммерческие адреса, присваиваемые узлам. Класс D зарезервирован для многоадресных рассылок, а класс E – для экспериментов.

IP-адреса класса D

IP-адреса класса E

В адресах класса C сетевая часть состоит из трех октетов, а адрес узла – из одного. Выбранная по умолчанию маска подсети состоит из 24 бит (255.255.255.0). Адреса класса C обычно присваиваются небольшим сетям.

IP-адреса класса C

В адресах класса B сетевая часть и адрес узла состоят из двух октетов. Выбранная по умолчанию маска подсети состоит из 16 бит (255.255.0.0). Обычно эти адреса используются в сетях среднего размера.

IP-адреса класса B

В адресах класса A сетевая часть состоит всего из одного октета, остальные отведены узлам. Выбранная по умолчанию маска подсети состоит из 8 бит (255.0.0.0). Обычно такие адреса присваиваются крупным организациям.

IP-адреса класса A

Класс адреса можно определить по значению первого октета. Например, если значение первого октета IP-адреса находится в диапазоне от 192 до 223, то это адрес класса C. Например, адрес 200.14.193.67 относится к классу С.

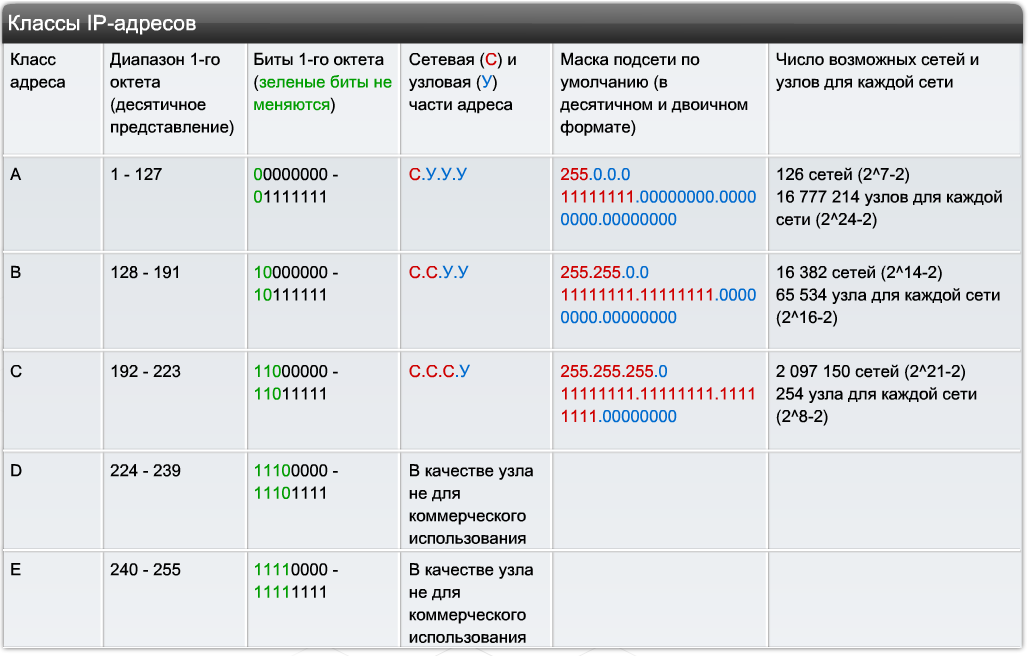

Классы IP адресов

Классовая и бесклассовая адресация

Классовая IP адресация — это метод IP-адресации, который не позволяет рационально использовать ограниченный ресурс уникальных IP-адресов, т.к. не возможно использование различных масок подсетей. В классовом методе адресации используется фиксированная маска подсети, поэтому класс сети (см. выше) всегда можно идентифицировать по первым битам.

Бесклассовая IP адресация (Classless Inter-Domain Routing — CIDR) — это метод IP-адресации, который позволяет рационально управлять пространством IP адресов. В бесклассовом методе адресации используются маски подсети переменной длины (variable length subnet mask — VLSM).

Возможные значения маскок подсети при бесклассовом методе адресации (широко применяется в современных сетях):

Бесклассовая междоменная маршрутизация

Бесклассовая междоменная маршрутизация (CIDR) - это схема адресации, позволяющая объединить свободные адреса нескольких сетей класса С в одну сеть или маршрут. CIDR является более эффективной схемой адресации по сравнению с обычной схемой разбиения на классы. Она позволяет увеличить число свободных IP-адресов и сократить размер таблиц маршрутизации. Адреса CIDR выделяются заказчикам провайдерами Internet (ISP).

Раньше маска подсети не могла быть меньше маски класса сети. Для сетей класса C это означает, что максимальная подсеть могла содержать 253 хоста (255.255.255.0). Если сеть компании содержит более 253 хостов, то ей требуется несколько адресов класса С.

В CIDR маска применяется для объединения нескольких смежных адресов в диапазон адресов сети. 32-разрядный префикс маски задает конкретный адрес. В результате на основе маски маршрутизатор может создать единый маршрут, представляющий все целевые хосты. Адресация CIDR позволяет сократить объем таблиц маршрутизации и увеличить число свободных IP-адресов.

Супермаска!!!!

Сравнение с IPv4 and IPv6

Иногда утверждается, что новый протокол может обеспечить до 5·10²⁸ адресов на каждого жителя Земли. Такое большое адресное пространство было введено ради иерархичности адресов (это упрощает маршрутизацию). Тем не менее, увеличенное пространство адресов сделает NAT необязательным. Классическое применение IPv6 (по сети /64 на абонента; используется только unicast-адресация) обеспечит возможность использования более 300 млн IP-адресов на каждого жителя Земли.

Из IPv6 убраны функции, усложняющие работу маршрутизаторов:

Маршрутизаторы больше не должны фрагментировать пакет, вместо этого пакет отбрасывается с ICMP-уведомлением о превышении MTU. Передающая сторона в IPv6, таким образом, обречена на использование технологии Path MTU discovery). Для лучшей работы протоколов, требовательных к потерям, минимальный MTUподнят до 1280 байт. Фрагментация поддерживается как опция (информация о фрагментации пакетов вынесена из основного заголовка в расширенные) и возможна только по инициативе передающей стороны.

Из IP-заголовка исключена контрольная сумма. С учётом того, что канальные (Ethernet) и транспортные (TCP и UDP) протоколы имеют свои контрольные суммы, еще одна контрольная сумма на уровне IP воспринимается как излишняя. Кроме того, модификация поля hop limit (или TTL в IPv4) на каждом маршрутизаторе в IPv4 приводило к необходимости ее постоянного перерасчета.

Несмотря на огромный размер адреса IPv6, благодаря этим улучшениям заголовок пакета удлинился всего лишь вдвое: с 20 до 40 байт.

Улучшения IPv6 по сравнению с IPv4:

В сверхскоростных сетях возможна поддержка огромных пакетов (джамбограмм) — до 4 гигабайт;

Time to Live переименовано в Hop Limit;

Появились метки потоков и классы трафика;

Появилось многоадресное вещание;
