Параллельная и перпендикулярная запись
Главное отличие между данными технологиями заключается в направлении намагниченности доменов — в случае параллельной записи оно параллельно плоскости диска, а в случае перпендикулярной, соответственно, перпендикулярно (см. схему). Однако если мы посмотрим на конкретный домен в отдельности, то никакой разницы не увидим, поскольку суперпарамагнитный предел не зависит от направления намагниченности. Причина более высокой плотности перпендикулярной записи объясняется не какими-то внутренними характеристиками одного домена, а силами взаимодействия между соседними ячейками.

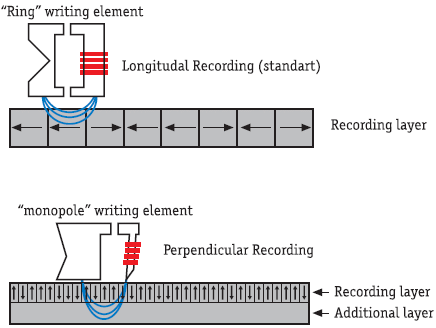

Схема. Параллельная и перпендикулярная запись
Из школьного курса физики известно, что постоянные магниты, расположенные одинаковыми полюсами друг к другу, отталкиваются, а разными, наоборот, притягиваются. Как следствие, при использовании технологии последовательной записи возникают силы магнитного взаимодействия соседних доменов, влияющие на магнитные поля каждой из этих частиц. Другими словами, магнитная энергия каждого домена может уменьшиться, и тогда вероятность влияния термофлуктуаций на магнитный порядок данного домена увеличится. При использовании перпендикулярного расположения доменов их влияние друг на друга существенно уменьшается. Возникает естественный вопрос — почему же, несмотря на кажущуюся простоту и широкую известность метода, коммерческие реализации перпендикулярной записи появились спустя 50 лет после создания первого жесткого диска?
Ответ на него можно разделить на две основные части. Во-первых, традиционная параллельная технология успешно развивалась и до недавнего времени не сталкивалась с жесткими физическими ограничениями. Во-вторых, техническая реализация перпендикулярной записи была сопряжена с рядом сложностей, обусловленных принципиально другим способом расположения магнитных доменов. Действительно, перпендикулярная запись требует наличия специальной дополнительной подложки под слоем записи, а также принципиально других, «двусторонних», головок, способных генерировать более сильное магнитное поле. Вполне возможно, перпендикулярная запись могла появиться и раньше, только производители не хотели осложнять себе жизнь и постепенно совершенствовали параллельную технологию, пока она не приблизилась к физическому пределу.
По оценкам экспертов, современная технология перпендикулярной записи имеет физический предел плотности в 500 Гбит/дюйм2. Предполагается, что он будет достигнут в 2010 году. Таким образом, использование данного типа записи позволит довести емкость 3,5-дюймовых винчестеров до нескольких терабайт, а дальнейшее увеличение объема пока не представляется возможным. Сегодня видны два основных вектора развития индустрии жестких дисков — структурированная и термоассистирующая запись. Рассмотрим их подробнее.
Структурированные носители
Концептуальная идея структурированных носителей крайне проста, однако перспективы ее практической реализации до сих пор не понятны. Как видно из рис. 1, в современных накопителях каждый магнитный домен состоит из нескольких десятков (70–100) мелких структурных элементов («зерен»), каждое из которых теоретически способно выполнять функции домена и содержать в себе 1 бит информации.

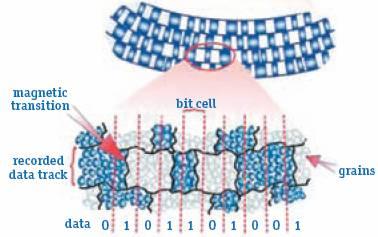

Рисунок 1. Традиционная запись

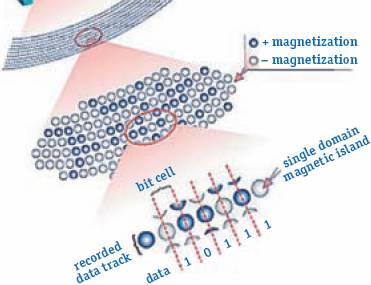

Рисунок 2. Структурированная запись
В результате появляется возможность уменьшить суперпарамагнитный предел: увеличить размеры отдельного «зерна» и хранить единицу информации в меньшем количестве «зерен». Основная сложность внедрения структурированных технологий заключается в производстве требуемых носителей. Если плотность записи составляет 100 Гбит/дюйм2 (современные носители), то линейный размер одного «острова» (множества «зерен», хранящих 1 бит) должен равняться 86 нм, а для перехода к терабитным плотностям требуются «островки» длиной в 27 нм (квадрат линейного размера ячейки обратно пропорционален плотности — то есть при росте плотности вчетверо размер ячейки уменьшается вдвое). Таким образом, для того чтобы изготовить структурированные диски, требуется технология, способная наносить на поверхность носителя отпечатки столь малой длины. Значение 27 нм находится на пределе возможности оптической литографии — метода, применяющегося сегодня для изготовления микросхем и продуктов на их основе (например процессоров). Поэтому производители жестких дисков планируют применять другие литографические методы или использовать самоорганизующиеся материалы (примером подобного материала может послужить железо-платиновый сплав — FePt). Добавим, что материал носителя — не единственная проблема структурированной технологии, инженерам также придется разработать механизмы синхронизации магнитных импульсов головки и «островов», а также создать специальные навигационные метки для головки. В настоящее время разработки, связанные со структурированными носителями, ведут как минимум две лидирующие компании-производителя — Hitachi Global Storage Technologies (HGST) и Seagate. Причем первая из них возлагает на данный метод большие надежды. Согласно информации HGST, появление коммерческих структурированных носителей должно произойти в 2010 году, а предел их теоретической плотности может достигнуть отметки несколько терабит на квадратный дюйм. Если же разработчикам удастся придумать материалы с однозернистыми «островами», то возможны и вовсе фантастические результаты — с плотностью до нескольких десятков и даже сотен терабит.
