1.3 Функции, реализуемые аппаратурой оперативно – технологической связи дсс
Аппаратура ОТС ДСС рассчитана для работы по каналам любых систем передачи, физическим цепям кабельных линий и первичному цифровому каналу 2048 кбит/с в качестве:
- распорядительной станции отделенческой и дорожнойоперативно-технологической проводной связи и поездной радиосвязи;
- исполнительной станции отделенческой проводной связи, являющейся одновременно коммутатором станционной оперативно-технологической проводной связи. При работе по первичному цифровому каналу 2048 кбит/с аппаратура, кроме того, обеспечивает организацию каналов передачи данных линейных предприятий, связи совещаний, ДГП, поездной радиосвязи, а также сопряжение распорядительной станции со стационарными радиостанциями поездной радиосвязи.
Аппаратура обеспечивает возможность организации комбинированных цепей избирательной связи с использованием групповых каналов ОЦК в первичном цифровом канале 2048 кбит/с и существующих групповых телефонных каналов.
Комплексы, предназначены для организации всех видов отделенческой избирательной телефонной и радиопроводной связи, а также станционной телефонной оперативно - технологической связи. Комплексы могут использоваться также для организации:
цифровых каналов в сетях передачи данных оперативно-технологического и общетехнологического назначения;
каналов для общетехнологической телефонной связи.
Комплексы обеспечивают:
организацию полностью цифровых и смешанных цифро-аналоговых (цифровых с аналоговым окружением) сетей избирательной телефонной связи (ИТС) любой необходимой конфигурации с диспетчерским (ДС), постанционным (ПС) и комбинированным (КС) принципами организации связи ИТС;
организацию поездной радиосвязи совместно с действующими стационарными радиостанциями (ПРС);
организацию поездной межстанционной связи (МЖС) по выделенным прямым цифровым каналам и, в качестве резерва к цифровому каналу, по физическим цепям действующих линий связи;
организацию перегонной связи (ПГС) с использованием действующих цепей и каналов ПГС;
организацию телефонной связи с охраняемыми переездами, станционной распорядительной и стрелочной телефонной связи с использованием физических цепей действующих линий связи;
сопряжение с каналами и линиями связи аналогового типа и взаимодействие с существующими сетями ОТС в любой реальной конфигурации сети.
Комплексами поддерживаются следующие режимы работы радиосвязи:
на радиостанциях ЖРУ – с управлением постоянным током по двухпроводной линии или частотой 3300 Гц по четырехпроводному каналу;
на радиостанциях РС-6, РС-46, РС-46М – с управлением постоянным током или частотами FaFb по двухпроводной линии, с управлением частотами FaFb, или частотой 3300 Гц по четырехпроводному каналу.
Комплексы рассчитаны на выполнение функций распорядительной станции поездной радиосвязи на радиостанциях ЖРУ и РС-6 (РС-46, РС-46М).
1.4 Краткое техническое описание и режимы работы аппаратуры оперативно – технологической связи дсс
1.4.1 На рисунке 1 представлена структурная схема комплекса ОТС ДСС. В состав комплекса входят:
СК-300Д - станция коммутационная ОТС;
МВТК -мультиплексор выделения и транзита каналов;
ПОС-Ц - цифровые пульты оперативной связи;
ПТО – пульт технического обслуживания (устанавливается только на распорядительной станции, где организован центр технического обслуживания ЦТО).
В состав СК-300Д входят устройство коммутации УК и оборудование гарантированного электропитания (ОГЭП). ОГЭП состоит из преобразователя напряжения первичной сети 220 В в станционное напряжение минус 60 В ( EFORE PoMo 60-300.3Е ) и батареи герметичных аккумуляторов.
На рисунке 1 не показано оборудование транспортной сети (ВЛОС), обеспечивающее связь между комплексами ОТС ДСС по волоконно-оптическим системам связи.

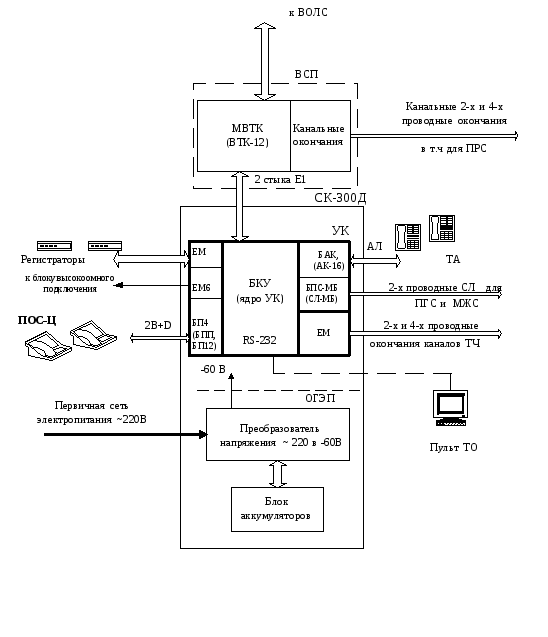

Рисунок 1 Структурная схема комплекса аппаратуры ОТС ДСС.
Устройство коммутации УК, входящее в состав коммутационной станции СК-300Д, является базовым коммутационным модулем при построении комплексов различного назначения. Структурная схема типового УК аппаратуры ОТС ДСС, приведена на рисунке 2.
В состав устройства коммутации, как правило, входят следующие блоки:
2 блока БКУ-6;
блок БЧП;
от одного до восьми блоков БАК;
блок БП (в зависимости от количества и назначения подключаемых пультов могут входить блоки типа БП-4 , БП-4 -01, БП-4 -03, БП-8);
блок ЕМ.
Рисунок
2 - Структурная схема устройства коммутации
Состав УК, в зависимости от типа комплекса ОТС и состава оборудования, определён в таблицах 2, 3 и 4.
В состав комплексов ОТС ДСС входит мультиплексор выделения и транзита каналов (МВТК) подробные сведения о котором представлены в документах:
Аппаратура МВТК. Техническое описание АТИЦ.465412.401 ТО.
Аппаратура МВТК. Руководство по эксплуатации АТИЦ.465412.401 РЭ.
Руководство по эксплуатации центра мониторинга и управления АТИЦ.466531.355 РЭ.
Руководство по эксплуатации устройства МВТК и руководство по эксплуатации центра мониторинга и управления представлены в приложениях А и Б.
При построении комплексов ОТС ДСС, предназначенных для применения на железнодорожных станциях с большой абонентской емкостью и большим количеством пультов оперативной связи (например, при построении распорядительных станций в единых диспетчерских центрах управления перевозками) в состав комплекса может включаться несколько устройств коммутации (РС - 5 - 2). В этом случае для обеспечения наращивания числа внешних стыков и объединения, управления и синхронизации нескольких устройств коммутации в состав комплекса должно входить устройство управления, коммутации и синхронизации - УКС (ИПРВ.468364.004).
На рисунках 3 - 9 определено положение блоков для различных устройств коммутации.
|
ИПГТ |
|
БКУ |
БКУ |
БЧП |
БП4 |
БПС-МБ |
|
БАК |
|
БАК |
БАК |
БАК |
|
|
|
БЧП |
БКУ |
И П ГТ |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Рисунок 3 -Устройство коммутации УК-9
|
ИПГТ |
|
БКУ |
БКУ |
БЧП |
БП4 |
БПС-МБ |
|
БАК |
|
|
|
|
|
|
|
|
|
И П ГТ |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Рисунок 4 - Устройство коммутации УК-9-01
|
ИПГТ |
|
|
БАК |
|
|
|
|
|
БП4 |
|
БПС-МБ |
ЕМ |
|
БЧП |
БКУ |
БКУ |
|
И П ГТ |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Рисунок 5 - Устройство коммутации УК-5-И-01
|
ИПГТ |
БАК |
БАК |
БАК |
БАК |
БАК |
БАК |
БАК |
БАК |
|
|
|
|
|
|
|
|
БЧП |
БКУ |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Рисунок 6 - Устройство коммутации УК-6
|
ИПГТ |
БАК |
БАК |
БАК |
БАК |
БАК) |
|
БП-4 |
|
БП-4 |
|
БПС-МБ |
ЕМ |
|
БЧП |
БКУ |
БКУ |
|
И П ГТ |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Рисунок 7 - Устройство коммутации УК-5-РИ-02 (СИР-5-0)
|
ИПГТ |
БАК |
|
БАК |
БАК |
|
|
БП-4 |
|
БП-4 |
|
БПС-МБ |
ЕМ |
|
БЧП |
БКУ |
БКУ |
|
И П ГТ |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Рисунок 8 - Устройство коммутации УК-5-РИ-02 (СИР-5-1)
|
ИПГТ |
БП4 |
БАК |
БАК |
БАК |
БП4 |
|
БП-4 |
|
БП-4 |
|
БПС-МБ |
ЕМ |
|
БЧП |
БКУ |
БКУ |
|
И П ГТ |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Рисунок 9 - Устройство коммутации УК-5-РИ-02 (СИР-5-4)
1.4.2 Блок БКУ является основным блоком устройства коммутации. Он выполняет функции управления, синхронизации, контроля и коммутации. Блок включает в себя следующие функциональные узлы:
управляющий контроллер в составе:
- процессор 80С188ЕС;
- перепрограммируемая память EEPROMAT29C040A-10РС ёмкостью 512 Кбайт;
- оперативная память SRAMKM6840000ALG-7Lёмкостью 512 Кбайт;
- устройство FLASH- памяти ёмкостью 1 Мбайт;
- контроллер последовательных каналов связи с протоколом HDLC;
- часы - таймер реального времени;
- электронный диск ёмкостью 4 Мбайт;
цифровое коммутационное поле ёмкостью 512 каналов;
2 контроллера интерфейса с каналообразующей аппаратурой ИКМ-30;
устройство цифровой фазовой автоподстройки и формирования синхросигналов;
местный опорный генератор 20 МГц;
подсистему ввода - вывода данных.
В составе устройства коммутации аппаратуры ДСС входят обычно 2 блока БКУ, при этом один из них находится в активном состоянии, т.е. обеспечивает все функции по управлению аппаратурой ДСС, второй, находится в горячем резерве; при этом состояние, в котором находится первый блок БКУ, называют "основным", второй при этом находится в состоянии "резервный".
Устройство цифровой фазовой автоподстройки и формирования синхросигналов блока БКУ обеспечивает формирование синхросигналов, необходимых для работы всех устройств аппаратуры ДСС; устройство может работать в двух режимах: "ведомый" и "ведущий". В первом режиме (ведомый) кварцевый генератор устройства схемой фазовой автоподстройки подстраивается под частоту сигнала тактовой синхронизации выделяемого из принимаемого ИКМ сигнала. В режиме "ведущий" кварцевый генератор работает с собственной частотой.
На лицевой стороне блока БКУ находятся восемь индикаторов ( 7р - нижний индикатор, 0р - верхний индикатор), которые обеспечивают индикацию состояний блока БКУ. Таблица 5 определяет эти состояния. Расположение светоиндикаторов на блоке БКУ показано на рис. 10.
Рисунок 10 – Расположение элементов индикации и кнопки RESET ("S1") на блоке БКУ
Таблица 5 Определение состояния блока БКУ по состоянию его индикаторов
|
Состояние индикаторов блока БКУ (№№ индикаторов сверху - вниз) |
Состояние блока БКУ | |||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |||
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Включение электропитания или нажата кнопка "RESET" | ||
|
|
|
|
|
|
|
|
0 |
Выполнение начального пуска | ||
|
|
|
|
|
|
|
|
1 |
Выполнение рабочей программы | ||
|
0 |
|
|
|
|
|
|
|
Есть |
Состояние D- канала в направлении А | |
|
1 |
|
|
|
|
|
|
|
Нет | ||
|
|
0 |
|
|
|
|
|
|
Есть |
Состояние D- канала в направлении В | |
|
|
1 |
|
|
|
|
|
|
Нет | ||
|
|
|
1 |
|
|
|
|
|
Основной |
Состояние блока БКУ | |
|
|
|
0 |
|
|
|
|
|
Резервный | ||
|
|
|
|
1 |
1 |
|
|
|
Тракт выключен |
Состояние тракта 10 | |
|
|
|
|
1 |
0 |
|
|
|
Авария дальнего конца тракта | ||
|
|
|
|
0 |
1 |
|
|
|
Авария ближнего конца тракта | ||
|
|
|
|
0 |
0 |
|
|
|
Норма | ||
|
|
|
|
|
|
1 |
1 |
|
Тракт выключен |
Состояние тракта 11 | |
|
|
|
|
|
|
1 |
0 |
|
Авария дальнего конца тракта | ||
|
|
|
|
|
|
0 |
1 |
|
Авария ближнего конца тракта | ||
|
|
|
|
|
|
0 |
0 |
|
Норма | ||
1.4.3 Блок частотных приёмопередатчиков (БЧП) обеспечивает :
-приём и обработку цифровых сигналов частотной сигнализации, поступающих по временным каналам (ВК) ИКМ-трактов со скоростью 2,048 Мбит/cек;
-передачу результатов обработки входных ВК в одноимённые ВК выходных ИКМ-трактов;
-генерацию частот в выходные ИКМ-тракты;
-приём и обработку 16-ти аварийных сигналов станции и передачу результатов обработки в один из ВК выходных трактов;
- самоконтроль работоспособности блока.
Источником и приёмником частотной сигнализации для БЧП является межстанционный тракт, временные каналы (ВК) которого коммутируются коммутационным полем (КП) блока БКУ на тракт, соединённый с БЧП. Элементом, непосредственно осуществляющим обработку трактов, является высокоскоростной специализированный сигнальный процессор ADSP2181 фирмыANALOGDEVICE.
Блок БЧП содержит два идентичных приёмопередатчика с вышеперечисленными функциями, один из которых ("Схема обработки трактов БКУ-А") взаимодействует с основным БКУ, а другой ("Схема обработки трактов БКУ-В") с резервным БКУ.
На лицевой стороне блока БЧП находятся восемь светоиндикаторов, которые обеспечивают индикацию состояний блока БЧП. Таблица 6 определяет эти состояния. Расположение светоиндикаторов на блоке БЧП показано на рисунке 11.
Таблица 6 Определение состояния блока БЧП по состоянию его индикаторов
|
№ индикатора (сверху вниз) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Состояние блока БЧП | |
|
Обозначение по электрической схеме |
VD3 |
VD4 |
VD5 |
VD2 |
VD9 |
VD10 |
VD11 |
VD8 | ||
|
Схема обработки трактов БКУ-А
|
1 |
|
|
|
|
|
|
|
Выполняется |
Загрузка ПО в ОЗУ из ПЗУ |
|
0 |
|
|
|
|
|
|
|
Завершена | ||
|
|
Х |
|
|
|
|
|
|
ЦП в норме |
Контроль работоспо- собности ЦП блока | |
|
|
0 |
|
|
|
|
|
|
Сбой ЦП | ||
|
|
|
Х |
|
|
|
|
|
В норме |
Контроль циклической синхронизации ИКМ | |
|
|
|
0 |
|
|
|
|
|
Сбой синхронизации | ||
|
|
|
|
0 |
|
|
|
|
Норма |
Контроль обобщённого сигнала аварии | |
|
|
|
|
1 |
|
|
|
|
Авария | ||
|
Схема обработки трактов БКУ-В
|
|
|
|
|
1 |
|
|
|
Выполняется |
Загрузка ПО в ОЗУ из ПЗУ |
|
|
|
|
|
0 |
|
|
|
Завершена | ||
|
|
|
|
|
|
Х |
|
|
ЦП в норме |
Контроль работоспо- собности ЦП блока | |
|
|
|
|
|
|
0 |
|
|
Сбой ЦП | ||
|
|
|
|
|
|
|
Х |
|
В норме |
Контроль циклической синхронизации | |
|
|
|
|
|
|
|
0 |
|
Сбой синхронизации | ||
|
|
|
|
|
|
|
|
0 |
Норма |
Контроль обобщённого сигнала аварии | |
|
|
|
|
|
|
|
|
1 |
Авария | ||
Примечание. Х - состояние светоиндикатора, при котором он мигает с частотой 1-2 Гц.
Рисунок 11 - Расположение элементов управления и индикации на блоке БЧП
Блок частотных приёмопередатчиков имеет вариант исполнения БЧП-Р (ИПРВ.468364.006-01). Блок обеспечивает обработку частотной сигнализации поездной радиосвязи (2/6, 2/10 и 2/11). Блок БЧП-Р отличается от блока БЧП только своим программным обеспечением.
1.4.4 Блок подключения периферии (БП-4) обеспечивает взаимодействие устройства коммутации с цифровыми пультами оперативного управления (ПОС-Ц) по интерфейсу ISDN(2B+D). Блок включает в себя следующие функциональные узлы:
управляющая микроЭВМ в составе:
- процессор TS80С188ЕС20;
- статическое оперативное ЗУ HY628400LLG-70 ёмкостью 512 Кбайт ;
- устройство FLASH- памяти ёмкостью 512 Кбайт;
- логика управления;
- приёмопередатчики интерфейсов взаимодействия с другими устройствами блока БП-4 .Управляющая микроЭВМ служит для программного управления работой функциональных частей блока БП-4 и обмена данными с другими блоками комплекса ОТС ДСС;
сигнальный процессор ADSP-2181KS-133ED/BA5753-2,0 с подключённым к нему постоянным ЗУ типаFLASHAT29C040A-12PC.
Сигнальный процессор обеспечивает приём, программную обработку и передачу речевой и сигнальной информации, принимаемой и передаваемой им по двум внутренним трактам ИКМ блока БП-4 ;
контроллер протокола HDLCMT8952BP, обеспечивающий приём, формирование и передачу сигнальной информации по каналуDинтерфейсаISDNпри взаимодействии комплекса ОТС ДСС с цифровыми ПОС.
двухканальный контроллер протокола HDLCSAB82525NV2.1, использующийся, когда требуется организовать дополнительные каналы сигнализации;
цифровой коммутатор MT8986APJ, обеспечивающий коммутацию данных, принимаемых из 8 входных потоков ИКМ, в 8 выходных;
схема системной синхронизации;
часы реального времени RTC6593 5200B.
На лицевой стороне блока БП-4 находятся восемь светоиндикаторов, которые обеспечивают индикацию состояний блока БП-4. Таблица 6 определяет эти состояния.
Расположение светоиндикаторов на блоке БП-4 показано на рисунке 12.
Блок подключения периферии имеет несколько вариантов исполнения:
БП-4-01 - обеспечивает подключение до двух пультов ПОС. Отличается от блока БП-4 тем, что при его изготовлении часть электронных компонентов не монтируется на его печатной плате.
БП-4-03 - обеспечивает подключение до четырёх пультов ПОС. Отличается от блока БП-4 программным обеспечением. Применяется в составе распорядительных и исполнительно- распорядительных комплексов.
БП-8 - обеспечивает подключение до 8 пультов ПОС
.
Таблица7 Определение состояния блока БП-4 по состоянию его индикаторов
|
№ индикатора (сверху вниз) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Состояние блока БП-4 | |
|
Обозначение по схеме |
VD1 |
VD2 |
VD3 |
VD4 |
VD15 |
VD16 |
VD17 |
VD18 | ||
|
|
1 |
1 |
|
|
|
|
|
|
Норма |
Состояние сигнального процессора ADSP-2181KS-133ED/DF5753-2,0 |
|
1 |
0 |
|
|
|
|
|
| |||
|
0 |
0 |
|
|
|
|
|
|
Авария | ||
|
|
|
0 |
1 |
|
|
|
|
Норма |
Состояние центрального процессора микроЭВМ TS80C188EC20 | |
|
|
|
1 |
0 |
|
|
|
|
Перезапуск системы | ||
|
|
|
1 |
1 |
|
|
|
|
Авария | ||
|
|
|
|
|
|
0 |
|
|
|
Основной |
Тракт ИКМ, с которым работает блок БП-4 |
|
|
|
|
|
1 |
|
|
|
Резервный | ||
|
|
|
|
|
|
1 |
|
|
Выполнена |
Программная установка разрешения работы электронного коммутатора | |
|
|
|
|
|
|
0 |
|
|
Не выполнена | ||
|
|
|
|
|
|
|
1 |
|
Выполняется |
Передача сигнального пакета контроллером HDLC | |
|
|
|
|
|
|
|
0 |
|
Завершена | ||
|
|
|
|
|
|
|
|
1 |
Выполняется |
Приём сигнального пакета контроллером HDLC | |
|
|
|
|
|
|
|
|
0 |
Завершена | ||
Рисунок 12 – Расположение элементов управления и индикации на блоке БП-4
1.4.5 Блок абонентских комплектов (БАК) обеспечивает взаимодействие устройства коммутации с телефонными аппаратами (ТА) по 16 аналоговым двухпроводным абонентским линиям (АЛ).
Блок включает в себя следующие функциональные узлы:
приёмник системных частот, обеспечивающий приём и преобразование парафазных системных частот 4 МГц и 8 кГц в униполярные;
узел синхронизации, формирующий тактовые частоты синхронизации блока;
микроконтроллер AT89S8252, управляющий работой всеми устройствами блока;
буфер трактов ИКМ обеспечивающий приём и передачу информации по трактам ИКМ;
16 абонентских комплектов осуществляющих преобразование исходящего речевого сигнала в ИКМ-формат и преобразование входящего речевого сигнала из ИКМ-формата в аналоговый сигнал звуковой частоты.
На лицевой стороне блока БАК находятся три светоиндикатора, которые обеспечивают индикацию состояний блока БАК. Таблица 8 определяет эти состояния.
Расположение светоиндикаторов на блоке БАК показано на рисунке 13.
Таблица 8 Определение состояния блока БАК по состоянию его индикаторов
|
№ индикатора (сверху-вниз) |
1 |
2 |
3 |
Состояние блока БАК | |
|
Обозначение индикатора |
VD2 |
VD1 |
VD11 | ||
|
|
1 |
|
|
Выполняется |
Обмен с блоком БКУ |
|
0 |
|
|
Нет | ||
|
|
0 |
|
Есть |
Напряжение -60 В | |
|
|
1 |
|
Нет | ||
|
|
|
1 |
Включен |
Тестовый режим | |
|
|
|
0 |
Нет | ||
Рисунок 13 - Расположение элементов индикации на блоке БАК
1.4.6 Блок ЕМ обеспечивает сопряжение с оконечным оборудованием по четырём четырёхпроводным каналам ТЧ и четырём двухпроводным каналам ТЧ, а также выделение из каналов и передачу в канал сигналов DTMF(2/8) сигнализации. В составе аппаратуры ОТС ДСС блок ЕМ применяется для подключения регистратора переговоров к каналу диспетчерской связи или к пульту руководителя на распорядительной и исполнительной станций.
В состав блока входят следующие функциональные узлы:
управляющий однокристальный микроконтроллер АТ89С52-24, осуществляющий управление блоком ЕМ и обмен информацией с блоком БКУ по последовательному интерфейсу RS-485;
внешнее ОЗУ UM2256E-70LLёмкостью 32 Кбайт;
4 четырёхпроводных каналов ТЧ, в состав которых входят кодеки, фильтры и приёмопередатчики;
4 двухпроводных каналов ТЧ, в состав которых входят кодеки, фильтры и приёмопередатчики;
селектор каналов, управляющий работой каналов и образующий групповой тракт передачи речевой информации;
мультиплексор каналов ТЧ.
На лицевой стороне блока ЕМ находятся восемь светоиндикаторов, которые обеспечивают индикацию состояний блока БАК. Таблица 9 определяет эти состояния.
Расположение светоиндикаторов на блоке ЕМ показано на рисунке 14.
Таблица 9 Определение состояния блока ЕМ по состоянию его индикаторов
|
№ индикатора (сверху вниз) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Состояние блока ЕМ | |
|
Обозначение по схеме |
VD1 |
VD2 |
VD3 |
VD4 |
VD5 |
VD6 |
VD7 |
VD8 | ||
|
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Перезапуск | |
|
|
|
|
|
|
|
1 |
|
Выполняется |
Обмен информацией CPUпо стыкуRS-485 | |
|
|
|
|
|
|
|
0 |
|
Нет | ||
|
|
|
|
|
|
|
|
|
1 |
Готов |
Готовность стыка RS-485 К работе |
|
|
|
|
|
|
|
|
0 |
Нет | ||
Р
исунок
14– Расположение элементов индикации
блока ЕМ
!.5 Перечень эксплуатационных документов, которыми должен дополнительно руководствоваться персонал при эксплуатации аппаратуры ОТС ДСС
При эксплуатации аппаратуры ОТС ДСС обслуживающий персонал должен дополнительно руководствоваться следующими эксплуатационными документами:
Общее описание аппаратуры оперативно-технологической связи ДСС.
Пульт технического обслуживания. Программное обеспечение. Руководство оператора 012.30301-01 34 01.
Преобразователь напряжения электропитания 220/60 ф.EFOREPoMo60-300.3 «Сборник инструкцийEFOREPoMo60-300.3 Е ХХ».
ПиРЭ.844-2000 Блок ИПГТ (МХ844) «Паспорт и руководство по эксплуатации системы питания МХ844».
Пульт оперативной связи цифровой ПОС-Ц. Инструкция по применению. ИПРВ.465389,001 ИП.
Генерация баз данных для станции коммутационной оперативно-технологической связи СК-300Д. ИПРВ.465175.001ИЭ.
Аппаратура МВТК. Техническое описание АТИЦ.465412.401 ТО.
Аппаратура МВТК. Руководство по эксплуатации АТИЦ.465412.401 РЭ.
Руководство по эксплуатации центра мониторинга и управления АТИЦ.466531.355 РЭ.
Комплекс аппаратуры оперативно - технологической связи ДСС. Программа и методика испытаний. ИПРВ. 465177.001 ПМ
Руководящий технический материал по проектированию цифровых и цифро-аналоговых сетей оперативно-технологической связи РТМ-1 ОТС-Ц-2000.
