Министерство образования и науки российской федерации
Московский физико-технический институт
(государственный университет)
Экзаменационный билет № 9
Дисциплина: Линейные методы в радиотехнике
Параллельная схема замещения колебательного контура. Формула для импеданса, обобщенная расстройка, ее график и аппроксимация в окрестности резонанса. Зависимости модуля и аргумента импеданса от частоты. Связь полосы пропускания с добротностью. Передаточная функция ток-напряжение как полосовой фильтр второго порядка. Положение полюсов и нулей в p-плоскости. Связь добротности с постоянной затухания.
Задача

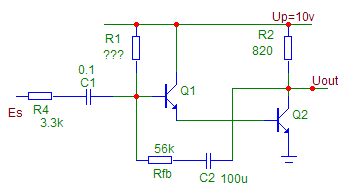

Выбрать
резистор
так, чтобы напряжение на коллекторе
транзистора Q2 составляло половину
напряжения питания.
Оценить
коэффициент усиления от источника до
выхода (
),
входное и выходное сопротивления, нижнюю
граничную частоту.
УТВЕРЖДАЮ:
Заведующий кафедрой ______________
Министерство образования и науки российской федерации
Московский физико-технический институт
(государственный университет)
Экзаменационный билет № 10
Дисциплина: Линейные методы в радиотехнике
Техника приведения конкретных схем контуров к параллельной схеме замещения. Преобразование параллельного соединения в последовательное. Эквивалентность схем контуров с параллельными и последовательными потерями. Пересчет частично подключенных потерь при емкостном подключении.
Задача

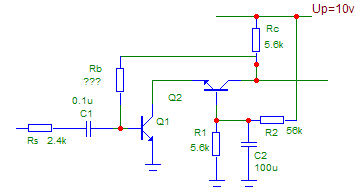

Выбрать
резистор
так, чтобы напряжение на коллекторе
транзистора Q2 составляло половину
напряжения питания.
Оценить
коэффициент усиления от источника до
выхода (
),
входное и выходное сопротивления, нижнюю
граничную частоту.
УТВЕРЖДАЮ:
Заведующий кафедрой ______________
Министерство образования и науки российской федерации
Московский физико-технический институт
(государственный университет)
Экзаменационный билет № 11
Дисциплина: Линейные методы в радиотехнике
Конверторы сопротивления на операционных усилителях. Эквивалентная индуктивность. Схема гиратора.
Задача
Выбрать
резистор
так, чтобы напряжение на коллекторе
транзистора Q2 составляло половину
напряжения питания. Оценить коэффициент
усиления от источника до выхода (
),
входное и выходное сопротивления, нижнюю
граничную частоту.
УТВЕРЖДАЮ:
Заведующий кафедрой ______________
Министерство образования и науки российской федерации
Московский физико-технический институт
(государственный университет)
Экзаменационный билет № 12
Дисциплина: Линейные методы в радиотехнике
Схемы инвертирующего и неинвертирующего триггеров Шмидта на операционном усилителе. Самовозбуждающийся мультивибратор, формула для длительности импульса.
Задача
Выбрать
резистор
так, чтобы напряжение на коллекторе
транзистора Q2 составляло половину
напряжения питания.
Оценить
коэффициент усиления от источника до
выхода (
),
входное и выходное сопротивления, нижнюю
граничную частоту.
УТВЕРЖДАЮ:
Заведующий кафедрой ______________
