2. Логическая архитектура компьютера: архитектура фон Неймана
Архитектура компьютера - логическая организация, структура и ресурсы компьютера, которые может использовать программист. Архитектура определяет принципы действия, информационные связи и взаимное соединение основных логических узлов компьютера.
Архитектура включает: - описание пользовательских возможностей программирования; - описание системы команд и системы адресации; - организацию памяти и т.д.

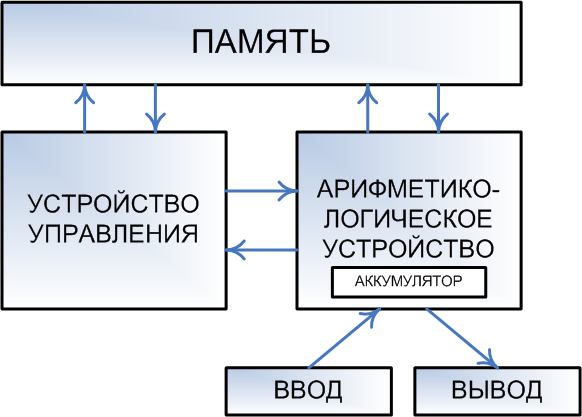

Архитектура фон Неймана
Классическая архитектура компьютера - архитектура компьютера, предусматривающая: - одно арифметико-логическое устройство, через которое проходит поток данных; и - одно устройство управления, через которое проходит поток команд.
Принципы фон Неймана - общие принципы, положенные в основу современных компьютеров: 1)Принцип двоичного кодирования.
Для представления данных и команд используется двоичная система счисления.
2)Принцип однородности памяти.
Как программы (команды), так и данные хранятся в одной и той же памяти (и кодируются в одной и той же системе счисления — чаще всего двоичной). Над командами можно выполнять такие же действия, как и над данными.
3)Принцип адресуемости памяти.
Структурно основная память состоит из пронумерованных ячеек; процессору в произвольный момент времени доступна любая ячейка; память внутренняя.
4)Принцип последовательного программного управления.
Все команды располагаются в памяти и выполняются последовательно, одна после завершения другой, в последовательности, определяемой программой.
5) Принцип жесткости архитектуры.
Неизменяемость в процессе работы топологии, архитектуры, списка команд.

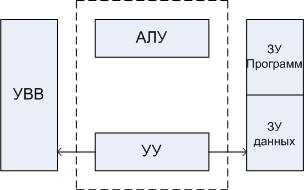

3.Логическая архитектура компьютера: гарвардская архитектура
Гарвардская архитектура—архитектура ЭВМ, отличительным признаком которой является раздельное хранение и обработка команд и данных.
Типичные операции (сложение и умножение) требуют от любого вычислительного устройства нескольких действий: выборку двух операндов, выбор инструкции и её выполнение, и, наконец, сохранение результата. Идея, реализованная Эйкеном, заключалась в физическом разделении линий передачи команд и данных. Это позволяло одновременно пересылать и обрабатывать команды и данные, благодаря чему значительно повышалось общее быстродействие.
В Гарвардской архитектуре принципиально различаются два вида памяти:
Память программ
Память данных
В Гарвардской архитектуре принципиально невозможно производить операцию записи в память программ, что исключает возможность случайного разрушения управляющей программы в случае неправильных действий над данными. Кроме того, в ряде случаев для памяти программ и памяти данных выделяются отдельные шины обмена данными. Гарвардская архитектура применяется в микроконтролерах, где требуется обеспечить высокую надёжность работы аппаратуры и в сигнальных процессорах, где эта архитектура кроме обеспечения высокой надёжности работы устройств позволяет обеспечить высокую скорость выполнения программы, за счёт одновременного считывания управляющих команд и обрабатываемых данных, а так же запись полученных результатов в память данных.
