Глава 9 тиристоры

9.1. Классификация тиристоров

Тиристором называется полупроводниковый прибор, с двумя устойчивыми состояниями, имеющий три или более pn- переходов, который может быть переключен из непроводящего состояния в проводящее, и наоборот. Линия вольтамперной характеристики тиристора, соответствующая проводящему состоянию (прямая ветвь), характеризуется отрицательным дифференциальным сопротивлением.

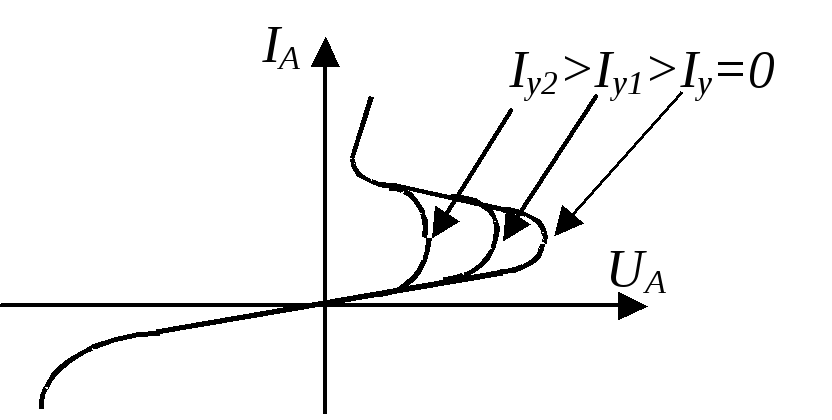

Классификация, обозначения и типовые вольтамперные характеристики тиристоров приведены в табл. 9.1.

Из анализа табл.9.1 можно сделать вывод о том, что тиристоры можно подразделить на ряд классификационных групп.

По количеству выводов тиристоры делятся на:

- тиристоры с двумя выводами (анод и катод), называемые диодными тиристорами или динисторами;

- тиристоры с тремя выводами (анод, катод и управляющий электрод), называемые триодными тиристорами или тринисторами.

По виду вольтамперной характеристики тиристоры делятся на:

- тиристоры, имеющие несимметричную вольтамперную характеристику (проводящие только в одном направлении), они могут быть запираемые и незапираемые;

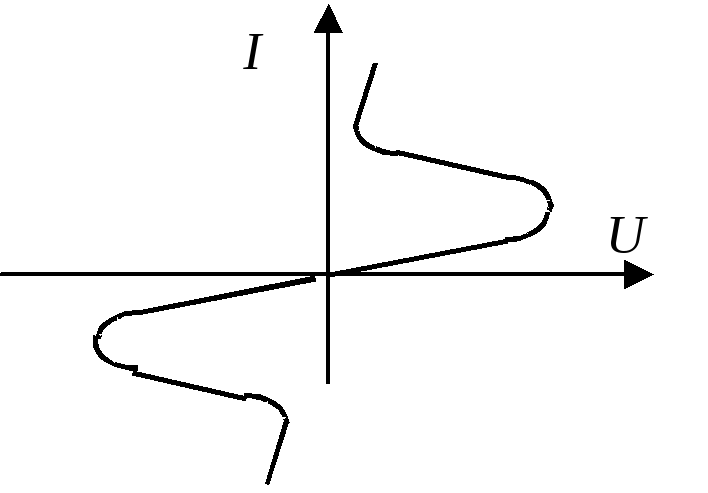

- тиристоры, имеющие симметричную вольтамперную характеристику (двухпроводные тиристоры, симисторы, триаки), они могут переключаться в открытое состояние в обоих направлениях.

Таблица 9.1
Наименование	Обозначение	Типовая вольтамперная характеристика
Тиристор диодный, запираемый в обратном направлении
Тиристор диодный, проводящий в обратном направлении
Тиристор диодный симметричный
Тиристор триодный, запираемый в обратном направлении, с управлением по аноду
Тиристор триодный, запираемый в обратном направлении, с управлением по катоду
Тиристор триодный, проводящий в обратном направлении, с управлением по аноду
Тиристор триодный, проводящий в обратном направлении, с управлением по катоду
Тиристор триодный симметричный

По способу выключения тиристоры делятся на:

- незапираемые, у которых выключение обеспечивается только по выходной анодной цепи;

-запираемые, у которых выключение возможно по входной управляющей цепи.

По способу управления тиристоры делятся на:

- тиристоры, управляемые электрическим сигналом;

- фототиристоры, управляемые внешним оптическим сигналом (рис. 9.1); - оптотиристоры (тиристорные оптроны), управляемые внутренним оптическим сигналом от излучателя (рис. 9.2).
	Рис. 9.1	Рис. 9.2

В соответствии с ГОСТ тиристоры обозначаются следующим буквенно-цифровым шифром:

№поз.	1	2	3	4
Содержание	Буква или цифра, обозначающая материал	Тип	Мощность	Буква, указывающая разновидность типа из данной группы
Обозначение	1 или Г – германий 2 или К - кремний	Н - динистор У - тринистор	101-199 малой мощности; 201 – 299 средней мощности; 301-399 большой мощности

Примеры: 2Н102А – кремниевый диодный тиристор малой мощности; КУ101А – кремниевый триодный тиристор малой мощности.
