Лабораторная работа № 5
Измерение горизонтальных углов
Общие положения
1. Горизонтальным углом между двумя направлениями называют |
|
|||||
угол между проекциями этих направлений на горизонтальную плоскость. |
|
|||||
Иными словами: горизонтальный угол - это мера двухгранного угла, |
|
|||||
образуемого |
вертикальными |
плоскостями, проходящими |
через |
|
||
упомянутые направления. |
|
|
|
|
|
|
Углы, |
образуемые |
двумя |
исходящими |
из |
одной |
точки |
направлениями, принято делить на |
левые и правые в зависимости от |
|
||||
того, какая точка визирования принята в качестве задней и какая- в |
|
|||||
качестве передней. |
|
|
|
|
|
|

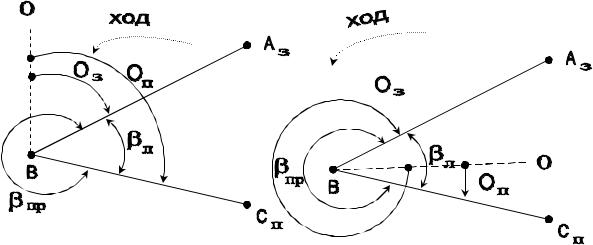

Рис. 19. Схемы горизонтальных углов
41
Величины углов, образуемых двумя исходящими из одной точки направлениями, вычисляют по формулам:
|
|
|
b л |
= Оп - Оз |
|
(8) |
|
||
|
|
|
b пр |
= О з - О п . |
|
(9) |
|
||
2. |
Горизонтальной |
плоскостью, |
на |
которую |
проектируются |
||||
направления, упомянутые в пункте1, является лимб горизонтального |
|
||||||||
круга. |
Вертикальными |
|
плоскостями, |
в |
которых |
находятся |
эти |
||
направления, служит коллимационная плоскость зрительной трубы |
|||||||||
теодолита, т. е. плоскость, |
в |
которой |
скользит |
визирная |
ось |
||||
поворачивающейся в вертикальной плоскости зрительной трубы. |
|
||||||||
3. |
Теодолит |
устанавливают |
на |
штативе |
над |
вершиной |
|||
горизонтального угла так, чтобы вертикальная ось JJ прибора находилась |
|
||||||||
на одной отвесной линии с вершиной угла(центрирование теодолита) с
погрешностью до 3 мм.
4.Горизонтальный угол измеряют путем визирования зрительной трубы по обоим направлениям, указанным в пункте 1, и взятия отсчетов по лимбу горизонтального круга после каждого визирования. На точках визирования, закрепляющих стороны (направления) угла на время измерений, выставляют вехи или шпильки, а при высокоточных измерениях - визирные марки.
5.Применительно к оптическим теодолитам визирование по пункту
1 с целью борьбы с погрешностью за эксцентриситет алидады и с коллимационной погрешностью выполняют при обоих положениях вертикального круга - при круге лево (КЛ) и при круге право (КП).
6. Два направления, исходящие из одной точки, образуют два угла.
Каждый из них вычисляется по одному правилу, вытекающему из направления оцифровки деления лимба: угол, расположенный по ходу часовой стрелки между начальным и конечным направлениями, равен
