Продолжение № 34

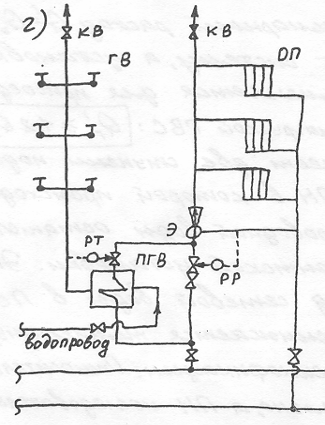

По предвключеннойсхеме подогреватель горячего водоснабжения подключен только к подающему трубопроводу перед отопительной системой, что приводит к значительному снижению расхода тепла при максимальных нагрузках горячего водоснабжения на отопление; применяют соотношение нагрузок.

Двухступенчатая смешанная схема. В схеме 2 ступени подогрева : Верхняя ПВ и нижняя ПН. В ПН происходит предварительный подогрев холодной водопроводной воды теплом воды из абонентской установки.

(+) – снижение тепловой нагрузки, расхода сетевой воды, температуры обратной сетевой воды. ПВ отностельно системы отопления включён параллельно, а ПН – последовательно. Сетевая вода из подающей трубы разветвляется ко второй ступени через РТ и к регулятору расхода PP. За РР сетевая вода из ступени смешивается с потоком воды, движущимся к элеватору. После отопительной установки теплоноситель ещё раз направляется в ступень ПН для нагревания водопроводной воды, поступающей в систему горячего водоснабжения. Водопроводная вода окончательно догревается до нормы (60°С) в ступени IIВ подогревателя.

Возврат сетевой воды с пониженной температурой улучшает эффект теплофикации, т.к. для её подогрева достаточны отборы пара пониженных давлений и увеличивается возможность использования других низкопотенциальных тепловых ресурсов на ТЭЦ. Двухступенчатые последовательные подогреватели применяются в жилых, общественных и промышленных зданиях при соотношении нагрузок .

Двухступенчатая последовательная схема.В схеме 2 ступени подогрева. Обе ступени ПВ и ПН включены последовательно относительно системы отопления. Часть прямой воды поступает в ПВ, а в элеватор – охлаждённая вода из ПВ и оставшаяся часть прямой. Регулятор расхода РР поддерживает постоянным перепад давления на сопле элеватора и общий расход сетевой воды.

(+) – выравнивание суточного графика тепловых нагрузок.

Соотношение нагрузок .

№35

Паровые системы теплоснабжения и схемы присоединения абонентских установок потребителей

Паровые системы теплоснабжения бывают 1-трубные, 2-трубные и многотрубные.

1- трубныеприменяются, когда потребителям требуется пар одного давления, тепловая нагрузка в течение года постоянна.

2-трубные и многотрубные - для потребителей для которых недопустмы перерывы в подаче пара, нужны разные давления пара и расходы.

Бывают высокого и низкого давления. Низкое - < 0,3 МПа, среднее – 0,3-0,9 МПа, повышенное – 0,9-1,5 МПа, высокое - > 1,5 МПа.

Бывают с возвратом и без возврата конденсата.Отопительные установки присоединяются к паропроводам как по зависимым, так и по независимым схемам; установки ГВС присоединяются главным обратом по независимой схеме, т.е. через подогреватели поверхностного и смешивающего типов. В системах свозвратом конденсата: регулирование расхода пара на отопление жилых, общественных и промышленных зданий допускается осуществлять вручную, путём открытия или прикрытия регулировочного крана. Расход пара на вентиляцию, ГВС и технологические аппараты регулируется автоматическими регуляторами типа РТ илиPP. Конденсатоотводчики, конденсатосборники и конденсатные насосы после отопительных систем и ГВС устанавливаются перед отводом конденсата из абонентского узла ввода. На вентиляционных и технологических агрегатах конденсатоотводчики устанавливаются либо после каждой установки, либо после группы установок. Возвращается конденсат по единому конденсатопроводу, диаметр которого в 3-5 раз меньше диаметра подводящего паропровода. Если давление конденсата недостаточно для возвращения на тепловую станцию, то после конденсатосборников организуется откачка насосами. Такие конденсаторы называются напорными.

Однотрубная паровая система с возвратом конденсата:

а) отопительные установки по зависимой схеме;

б) отопительные установки по независимой схеме;

в) установки ГВС – через подогреватель;

г) потребители подключены к паропроводу через РОУ;

д0 если Р пара в отборе турбины мало – то оно повышается свежим паром от котла в пароструйном эжекторе ПСЭ.

Пар из отборов турбины ПТ или через РОУ подаётся по паропроводу ПП. В паро-потребляющих установках конденсат отделяется в кон-денсатоотводчиках КО, соби-рается в конденсатных баках КБ, далее кондесатным на-сосом КН через обратный кла-пан ОК возвращается на ис-точник. ОК защищает от обра-тного течения конденсата.

Системы без возврата конденсатав отопительно-вентиляционной технике и горячем водоснабжении жилых домов и на промышленных предприятиях применяется редко. Теплоснабжение без возврата конденсата допускается на небольших предприятиях, когда сбор и возврат конденсата нецелесообразен из-за большой разветвленности сборных конденсатопроводов или сложности очистки загрязненного конденсата.

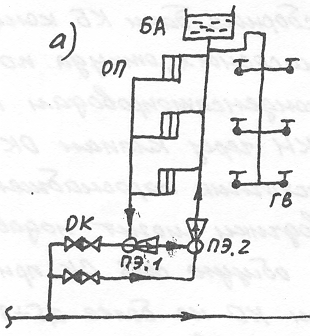

а) водяная система отопления и ГВС подогревом воды в пароструйных эжекторах ПЭ1 и ПЭ2, причём эжектор ПЭ2 включают при пиковых тепловых нагрузках. БА – бак-аккумулятор-расширитель ГВС.

б) система парового отопления и ГВС конденсатом пара. Это зависимые схемы открытого теплоснабжения.

в) Система ГВС со струйным подогревателем СП (паровым эжектором) и барботажем воды в аккумуляторе АГВ.

№36
