Преобразование источника тока в эквивалентный источник эдс в реальных электрических схемах.
В
схеме рис. 8 преобразовать источник тока
в эквивалентный источник ЭДС и начертить
эквивалентную схему.
Рис. 8. Электрическая схема
Прежде
всего, следует выбрать путь, по которому
проходит ток от источника тока
.
Пусть это будет контур adba.
Обозначим этот путь штриховой линией.
Величина
эквивалентного источника ЭДС равна
произведению источника тока
на величину параллельно включенного
сопротивления
:
, (7)
а
направление стрелки источника ЭДС
всегда против тока от источника тока
,
проходящего по резистору
.

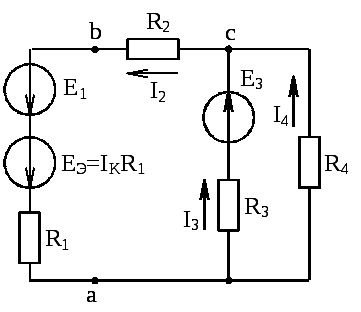

Рис. 9. Преобразованная электрическая схема
На
рис. 9 показана эквивалентная схема, в
которой источник тока
заменен на эквивалентный источник ЭДС
.
Токи
,
,
те же самые, что и в исходной схеме рис.
8. Ток
в эквивалентной схеме исчез. Теперь во
всей ветви cba
течет
ток
.
Рассмотрим
более сложный случай, когда ток
замыкается на два резистора.
В
схеме рис. 10 преобразовать источник
тока
в эквивалентные источники ЭДС.
Рис. 10. Электрическая схема
Выберем путь, по которому проходит ток от источника тока, обозначенный штриховой линией на рис. 10.
Теперь в четвертой ветви вводится эквивалентный источник ЭДС
,
а в пятой ветви вводится эквивалентный
источник ЭДС
.
Направления стрелок этих ЭДС против
тока от источника тока
,
проходящего через резисторы
и
.
Рис. 11. Преобразованная электрическая схема
На
рис. 11 показана эквивалентная схема.
Токи
,
,
те же самые, что и в исходной схеме рис.
10. Токи
и
в эквивалентной схеме исчезли. Ток
теперь течет через резисторы
и
и источник ЭДС
.
Ток
теперь течет через резисторы
и
и источник ЭДС
.
Разветвленные и неразветвленные электрические цепи.
Электрические цепи подразделяются на неразветвленные и разветвленные. Схема рис. 6 представляет собой простейшую неразветвленную цепь, в которой все элементы включены последовательно и по которым протекает один и тот же ток. На рис. 8 и рис. 10 изображены разветвленные цепи, в которых имеется несколько ветвей. В каждой ветви течет свой ток. Ветвь можно определить как участок электрической цепи, образованный последовательно соединенными элементами и заключенный между двумя узлами.
Узел есть точка электрической цепи, в которой сходится не менее трех ветвей. Если в месте пересечения двух линий на электрической схеме поставлена «жирная» точка (рис. 12а), то в этой точке есть электрическое соединение двух или нескольких ветвей. По этой причине узлы на электрической схеме обозначаются «жирными» точками.
а) б)
Рис. 12. Обозначение на схеме электрического соединения
Если «жирная» точка в месте пересечения не поставлена, то линии пересекаются без электрического соединения.
Электрическим контуром называется любой замкнутый путь в схеме. Ветвь с источником тока не учитывается при подсчете числа контуров. Так в схеме рис. 10 три контура: abda, acba, acbda.
Независимый электрический контур – это такой контур, в который входит хотя бы одна новая ветвь, не вошедшая в предыдущие контуры. Так в схеме рис. 10 два независимых контура abda и acba. Контур acbda не является независимым, так как все его ветви вошли в предыдущие независимые контуры.
В неразветвленной электрической цепи всегда только один контур. В разветвленной цепи всегда несколько контуров.
