Раздел 9. Маршрутизация цифровых сигналов и генерация тактовых сигналов

Фильтры PXI_STAR

Вы можете разрешить программируемый антидребезговый фильтр для каждого из сигналов PFI, RTSI или PXI_STAR. Когда фильтры включены, устройство производит выборку по каждому положительному фронту тактового сигнала фильтра. Модули M-серии используют встроенный генератор для формирования тактового сигнала фильтра частотой 40 МГц.

Примечание: NI-DAQmx поддерживает фильтры только на входах счетчиков.

Далее показан пример изменения входного сигнала от низкого уровня к высокому. Переход от высокого уровня сигнала к низкому обрабатывается аналогично.

Предположим, что сигнал на одном из входных контактов находился в низком уровне длительное время. Затем он переходит из низкого уровня в высокий, однако это сопровождается несколькими ложными выбросами. Когда входной сигнал остается на высоком уровне в течение N последовательных фронтов синхросигнала фильтра, переход из низкого уровня в высокий распространяется в последующую часть схемы. Число N зависит от настройки фильтра (таблица 9-3).

Таблица 9-3. Фильтры

Для каждого входа фильтр может быть настроен индивидуально. При включении питания фильтры отключены. На рисунке 9-4 приведен пример перехода из низкого уровня в высокий на входе, для которого задано время установления фильтра 125 нс (N=5).

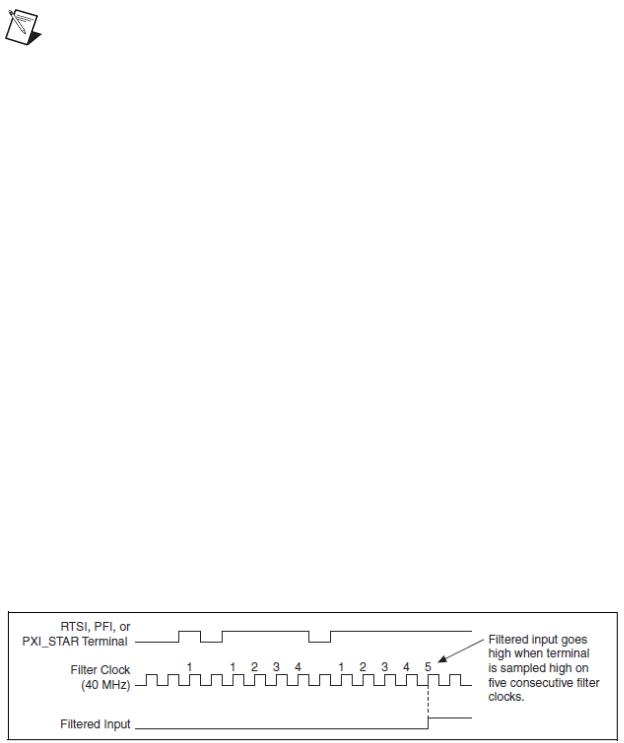

Рисунок 9-4. Пример использования фильтра

Раздел 9. Маршрутизация цифровых сигналов и генерация тактовых сигналов

RTSI, PFI, or PXI_STAR Terminal – контакт RTSI, PFI или PXI_STAR, Filter Clock (40 MHz) – тактовые импульсы фильтра частотой 40 МГц, Filtered Input – входной сигнал после фильтра

Сигнал после подавления дребезга переходит в высокий уровень только после того, как принятый уровень входного сигнала оставался высоким в течение пяти последовательных тактов синхронизации фильтра

Включение фильтров вызывает джиттер входного сигнала. Для значений времени установления фильтра 125 нс и 6.425 мкс джиттер не превышает 25 нс. При времени установления 2.56 мс джиттер не превышает 10.025 мкс.

Когда вход PFI направлен непосредственно на линию RTSI или наоборот, вход RTSI направлен непосредственно на линию PFI, устройство M серии не обеспечивает фильтрацию дребезга входного сигнала.

За подробной информацией по цифровым фильтрам и счетчикам обратитесь к документу из базы знаний Digital Filtering with M Series and CompactDAQ

(Фильтрация цифровых сигналов с помощью устройств M серии и CompactDAQ). Вход в базу знаний через сайт ni.com/info, введите код доступа rddfms.

Раздел 10. Шинный интерфейс

Каждый контроллер прямого доступа к памяти содержит FIFO (буферную память типа "очередь") и независимые управляет заполнением и освобождением буфера. Это позволяет шинам, участвующим в передаче данных, работать независимо для повышения производительности.

Данные передаются между портами параллельно. Контроллер прямого доступа к памяти поддерживает пакетную передачу в и из буфера.

Каждый контроллер прямого доступа к памяти поддерживает несколько свойств для оптимизации использования шины PCI/PXI. Контроллеры прямого доступа к памяти упаковывают и распаковывают данные через буферы FIFO. Это позволяет контроллерам прямого доступа к памяти объединять при передаче данных отдельные 16-битные блоки для подсистем устройства сбора данных в один 32-битный пакет для шины PCI. Контроллеры прямого доступа к памяти автоматически обрабатывают в PCI/PXI буфера памяти несогласованных размеров.

USB-устройства М-серии поддерживают по четыре полностью независимых потока сигналов для высокоскоростной передачи блоков данных. Эти каналы назначаются первым четырем схемам измерения и генерации данных, подавшим запрос.

О системах PXI

Тактовые сигналы (PXI Clock) и сигналы запуска PXI доступны только в устройствах PXI.

Тактовые сигналы и сигналы запуска PXI

Обратитесь к параграфам "PXI_CLK10", "Сигналы запуска PXI", "Сигнал запуска PXI_STAR" и "Фильтры PXI_STAR" главы 9, "Маршрутизация цифровых сигналов и генерация тактовых сигналов", для получения дополнительной информации о тактовых сигналах и сигналах запуска PXI.

PXI и PXI Express

NI PXI-устройства М-серии могут быть установлены в любое шасси PXI и в большинство слотов гибридного шасси PXI Express. Устройства М-серии PXI Express могут быть установлены в любой слот шасси PXI Express.

Технические характеристики PXI разработаны альянсом PXI систем (www.pxisa.org). По терминологии этих спецификаций, некоторые NI PXI-модули M-серии являются периферийными 3U модулями совместимыми с гибридными слотами PXI-1. Обратитесь к техническим характеристикам вашего устройства, чтобы определить, является ли ваше PXI-устройство М-серии совместимым с гибридным слотом.

3U обозначает устройства высотой 100 мм (в отличие от более высоких модулей 6U).

Раздел 10. Шинный интерфейс

Совместимость с гибридными слотами определяет, куда может быть установлено устройство. PXI-устройства М-серии могут быть установлены в следующие шасси и слоты:

шасси PXI —PXI-устройства М-серии могут быть установлены в любой периферийный слот шасси PXI.

шасси PXI Express1 - PXI-устройства М-серии могут быть установлены в следующие слоты шасси PXI Express:

–слоты PXI-1 - пригодны для всех модулей PXI

–гибридные слоты PXI - пригодны для модулей PXI, совместимых с гибридными слотами или для модулей PXI Express.

–слоты PXI Express - пригодны для модулей PXI Express

Устройства PXI-1 используют передачу сигналов PCI для связи с хостконтроллером (в отличие от передачи сигналов PCI Express).

Периферийные устройства устанавливаются в периферийные слоты и не являются системными контроллерами.

Использование PXI с CompactPCI

Использование PXI-совместимых изделий со стандартными изделиями CompactPCI - важная возможность, предоставляемая спецификацией аппаратных средств PXI версии 2.1. Если вы используете PXI-совместимый встраиваемый модуль в стандартном шасси CompactPCI, вы не можете использовать специфические функции PXI, но можете использовать базовые функции встраиваемого устройства. Например, шина RTSI в PXI-устройстве М-серии доступна в шасси PXI, но недоступна в шасси CompactPCI.

Спецификация CompactPCI разрешает производителям разрабатывать вспомогательные шины, которые сосуществуют с базовым интерфейсом PCI шины CompactPCI. Совместимость не гарантируется между устройствами CompactPCI с разными вспомогательными шинами или между устройства CompactPCI со вспомогательными шинами и устройствами PXI. Стандартная реализация CompactPCI не включает эти вспомогательные шины. PXI-устройства М-серии работают в любом стандартном шасси CompactPCI, соответствующем основной спецификации PICMG CompactPCI 2.0 R3.0.

Специфические функции PXI реализованы на разъеме J2 шины CompactPCI. Устройство PXI совместимо с любым шасси CompactPCI со вспомогательной шиной, которая не управляет линиями, используемыми устройством. Даже если вспомогательная шина способна управлять этим линиями, устройство PXI все равно совместимо, пока линии на этой вспомогательной шине по умолчанию запрещены.

1 Некоторые PXI-устройства М-серии выполнены в двух вариантах – один, который работает в гибридных слотах PXI, и другой, который поддерживает локальную шину для управления SCXI, когда устройство находится в крайнем справа слоте. Обратитесь к технической документации вашего устройства для получения дополнительной информации.

Раздел 10. Шинный интерфейс

Изменение метода передачи данных

(Устройства PCI/PCIe/PXI/PXIe) В устройствах PCI, PCI Express, PXI и PXI Express М-серии каждая схема измерения и генерации данных (например, аналоговый ввод, аналоговый вывод и т.п.) имеет выделенный канал прямого доступа к памяти. Поэтому в большинстве приложений при передаче данных используется метод прямого доступа к памяти.

Однако NI-DAQmx позволяет отключить прямой доступ к памяти и использовать прерывания. Для изменения механизма передачи данных между прямым доступом к памяти и прерываниями используйте в NIDAQmx узел свойств "Механизм передачи данных" (Data Transfer Mechanism).

(USB устройства) USB-устройства М-серии содержат по четыре полностью независимых потоковых канала USB. Эти каналы назначаются первым четырем схемам измерения и генерации данных, подавшим запрос. Если поток USB недоступен, необходимо установить механизм передачи данных на программируемый ввод/вывод, иначе драйвер вернет ошибку. Для изменения механизма передачи данных между потоком USB и программируемым вводом/выводом используйте в NI-DAQmx узел свойств "Механизм передачи данных" (Data Transfer Mechanism).

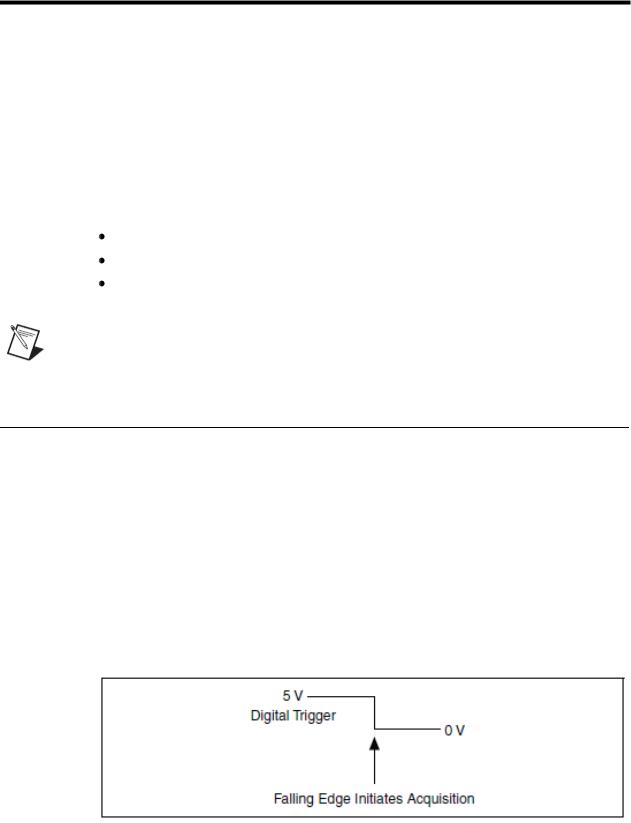

Раздел 11. Запуск

например, как внешний вход опорного напряжения для аналогового вывода,

как описано в параграфе "Выбор напряжения смещения и опорного напряжения в каналах аналогового вывода" 5, "Аналоговый вывод".

Каналы аналогового ввода

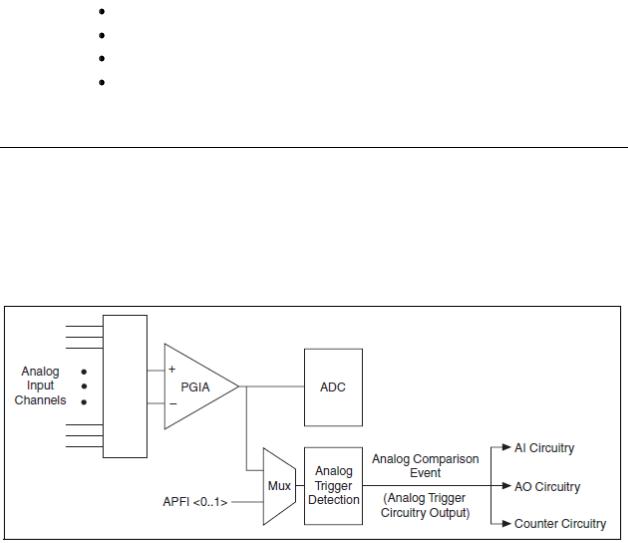

Выберите любой канал аналогового ввода, связанный с инструментальным усилителем с программируемым коэффициентом усиления (NI-PGIA). NIPGIA усиливает сигнал, как задано конфигурацией входной цепи и входным диапазоном. Выход NI-PGIA управляет схемой обнаружения аналогового запуска. При использовании NI-PGIA вы можете осуществлять запуск по очень небольшим изменениям входного напряжения.

Когда устройство сбора данных ожидает сигнал аналогового запуска, а источником является канал аналогового вода, мультиплексоры аналогового ввода не должны подключать другие каналы аналогового ввода к NI-PGIA. Если подключить к NI-PGIA другой канал, условие запуска на требуемом канале может быть пропущено, а сигналы других каналов могут сгенерировать ложные сигналы запуска.

Подобное поведение накладывает некоторые ограничения на использование каналов аналогового ввода, как источников сигналов запуска. При использовании аналогового сигнала начала сбора данных, канал сигнала запуска должен быть первым в списке каналов. При использовании аналогового сигнала запуска относительно опорной точки или сигнала паузы, в списке каналов может быть лишь один канал.

Операции аналогового запуска

Выходным сигналом схемы обнаружения аналогового запуска является сигнал, формируемый по результатам аналогового сравнения – Analog Comparison Event. Вы можете запрограммировать устройство сбора данных на выполнение определенных действий в ответ на этот сигнал.

Сигнал, формируемый по результатам аналогового сравнения, может управлять следующими операциями:

Сбор аналоговых данных Генерация аналогового сигнала Выполнение операций счетчиками

Маршрутизация сигнала, формируемого по результатам аналогового сравнения, к внешнему разъему

Вы можете направить сигнал Analog Comparison Event на любую линию PFI

<0..15> или RTSI <0..7>.
