Раздел 7. Счетчики

Рисунок 7-34. Пример защиты счетчика от двойного срабатывания

Gate – вход разрешения, Source – источник, 80 MHz Timebase – задающие тактовые импульсы 80 МГц,

Counter Value – число в счетчике, Buffer – буфер, Counter detects rising Gate edge – счетчик обнаружил положительный фронт сигнала Gate

Счетчик инкрементируется только по одному разу на каждый импульс

Source.

Даже если импульсы на входе Source имеют большую длительность, счетчик инкрементируется только один раз на каждый импульс Source.

Обычно значение счетчика и его выходной сигнал изменяются синхронно с сигналом на входе Source. При наличии защиты от двойного срабатывания значение счетчика и выходной сигнал изменяются синхронно с тактовым сигналом частотой 80 МГц.

Обратите внимание на то, что защиту от двойного срабатывания можно использовать только при частотах сигнала на входе Source не выше 20 МГц.

Рекомендации по применению защиты от двойного срабатывания

Защиту счетчика от двойного срабатывания следует применять в следующих случаях:

Выполнение измерений с помощью счетчика

При использовании внешнего сигнала на входе Source (например, PFI x) Если частота сигнала от внешнего источника не превышает 20 МГц

Допускается получать результаты счета и выходной сигнал синхронно с тактовым сигналом частотой 80 МГц.

Во всех других случаях защиту от двойного срабатывания счетчика использовать нельзя.

Раздел 7. Счетчики

Включение защиты от двойного срабатывания счетчика в

NI-DAQmx

Драйвер NI-DAQmx позволяет включить защиту счетчика от двойного срабатывания путем установки соответствующего значения атрибута Enable Duplicate Count Prevention, подробную информацию о котором следует искать в файле справки к используемой библиотеке функций API.

Режимы синхронизации

32-разрядный счетчик считает на сложение или вычитание, синхронизируясь с сигналом на входе Source. Сигнал на выходе Gate и другие входные сигналы являются асинхронными по отношению к сигналу на входе Source. Поэтому устройство M серии синхронизирует эти сигналы перед подачей на счетчик.

Устройство M серии работают в одном из трех режимов синхронизации:

Внутренняя синхронизация от тактового генератора частотой 80 МГц Внутренняя синхронизация от другого внутреннего источника Внешняя синхронизация (от внешнего источника)

При использовании драйвера DAQmx устройство работает в режиме внутренней синхронизации от генератора 80 МГц в следующих случаях:

При измерениях перемещения (положения) При выборе защиты от двойного срабатывания

Другими словами, выбор режима синхронизации зависит от сигнала на входе Source. Условия выбора каждого режима приведены в таблице 7-6.

Таблица 7-6. Условия выбора режима синхронизации

Раздел 7. Счетчики

Режим внутренней синхронизации от тактового сигнала частотой 80 МГц

В режиме внутренней синхронизации от тактового сигнала частотой 80 МГц DAQ-устройство синхронизирует сигналы по положительному фронту (Synchronize) этого сигнала (Source) и подсчитывает (Count) его последующие передние фронты в соответствии с рисунком 7-35.

Рисунок 7-35. Режим внутренней синхронизации от тактового сигнала частотой 80 МГц.

Режим внутренней синхронизации от другого внутреннего источника

В режиме синхронизации от другого внутреннего источника DAQустройства синхронизирует сигналы по отрицательному фронту (Synchronize) данного источника и считает последующие положительные фронты (Count) сигнала источника в соответствии с рисунком 7-36.

Рисунок 7-36. Режим внутренней синхронизации от другого источника

Режим синхронизации от внешнего источника

В режиме внешней синхронизации DAQ-устройство формирует сигнал, поступающий на вход Source, с задержкой несколько наносекунд. Устройство синхронизирует сигналы по положительные фронту задержанного сигнала (Delayed Source) и считает последующие положительные фронты (Count) сигнала от источника (Source) в соответствии с рисунком 7-37.

Раздел 7. Счетчики

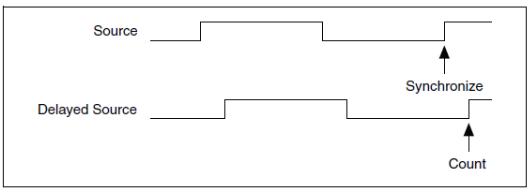

Рисунок 7-37. Режим внешней синхронизации

Раздел 8. PFI

Вход Gate счетчика n

Выход счетчика n

Выход генератора частот

PXI_STAR

RTSI <0..7>

Analog Comparison Event

Change Detection Event

DI Sample Clock* (di/SampleClock)

DO Sample Cock* (do/SampleClock)

Примечание. Сигналы, отмеченные *, перед подключением к контакту, инвертируются, т.е., они имеют активный низкий уровень.

Применение линий PFI для статического цифрового ввода-вывода

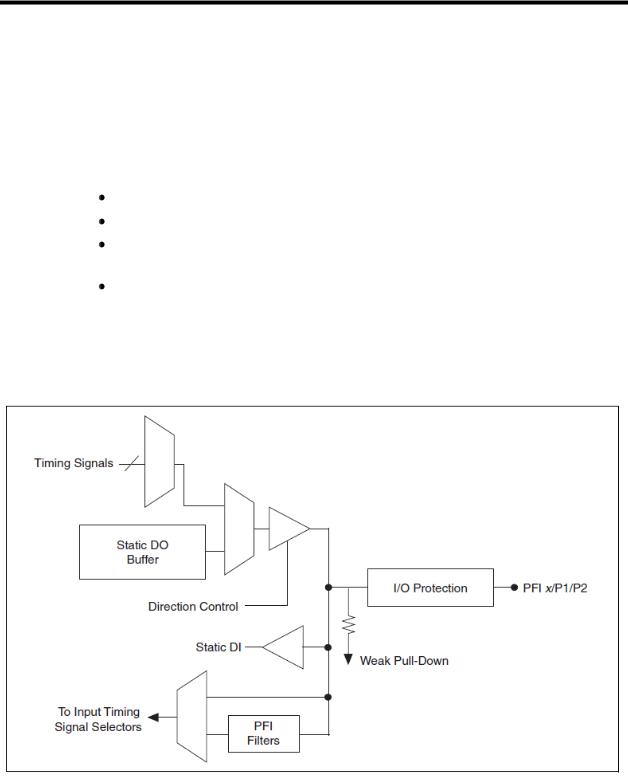

Каждая линия PFI может быть индивидуально запрограммирована на цифровой статический ввод или цифровой статический вывод. В этом случае ее обозначают P1.x или P2.x. На разъеме ввода-вывода каждый контакт обозначают PFI x/P1.x или PFI x/P2.x.

Кроме того, устройства M серии имеют до 32 двунаправленных линий цифрового ввода-вывода.

Подключение входных сигналов к линиям PFI

Все входные сигналы подаются на линии PFI относительно цифровой земли D GND. На рисунке 8-2 показано, как подключаются внешние сигналы к линиям PFI 0 и PFI 2.

Раздел 8. PFI

уровня в высокий распространяется в последующую часть схемы. Число N зависит от настройки фильтра (таблица 8-1).

Таблица 8-1. Фильтры

Для каждого входа фильтр может быть настроен индивидуально. При включении питания фильтры отключены. На рисунке 8-3 приведен пример перехода из низкого уровня в высокий на входе, для которого задано время установления фильтра 125 нс (N=5).

Рисунок 8-3. Пример использования фильтра

RTSI, PFI, or PXI_STAR Terminal – контакт RTSI, PFI или PXI_STAR, Filter Clock (40 MHz) – тактовые импульсы фильтра частотой 40 МГц, Filtered Input – входной сигнал после фильтра

Сигнал после подавления дребезга переходит в высокий уровень только после того, как принятый уровень входного сигнала оставался высоким в течение пяти последовательных тактов синхронизации фильтра

Включение фильтров вызывает джиттер входного сигнала. Для значений времени установления фильтра 125 нс и 6.425 мкс джиттер не превышает 25 нс. При времени установления 2.56 мс джиттер не превышает 10.025 мкс.

Когда вход PFI направлен непосредственно на линию RTSI или наоборот, вход RTSI направлен непосредственно на линию PFI, устройство M серии не обеспечивает фильтрацию дребезга входного сигнала.

За подробной информацией по цифровым фильтрам и счетчикам обратитесь к документу из базы знаний Digital Filtering with M Series and CompactDAQ

(Фильтрация цифровых сигналов с помощью устройств M серии и CompactDAQ). Вход в базу знаний через сайт ni.com/info, введите код доступа rddfms.

Раздел 8. PFI

Защита линий ввода-вывода

Каждая линия DIO и PFI защищена от превышения допустимого напряжения, просадки напряжения, превышения допустимого тока нагрузки, а также от электростатических разрядов. Тем не менее, во избежание возникновения вышеуказанных режимов, необходимо соблюдать следующие правила:

Если вы программируете линию PFI или DIO на вывод, не подключайте ее ни к каким внешним источника сигнала, заземлению или источникам питания.

Если вы конфигурируете линию PFI или DIO на вывод, учитывайте ток нагрузки, которая подключена к этой линии. Не превышайте предельно допустимый выходной ток, заданный для DAQ-устройства.

Производитель (NI) поставляет средства нормирования сигнала для цифровых систем управления силовыми цепями.

Если вы программируете линию PFI или DIO на ввод, не подавайте на нее напряжения, выходящие за пределы рабочего диапазона. Эти линии имеют более узкий рабочий диапазон, чем AI линии.

Обращайтесь с DAQ-устройством также как с любым устройством, чувствительным к статическому электричеству. Всегда правильно заземляйтесь сами и заземляйте оборудование, когда вы берете DAQустройство в руки или что-то подключаете к нему.

Программирование состояний линий при включении питания

При включении или сбросе системы все линии DIO и PFI по умолчанию программируются на ввод и устанавливаются в высокоимпедансное состояние. DAQ-устройство не устанавливает на этих линиях высокий или низкий уровень. К каждой линии присоединен подтягивающий резистор в соответствии со спецификациями на устройство.

Драйвер NI-DAQmx поддерживает программирование состояний линий PFI и DIO по включению питания. Программно можно задать любое значение на линиях портов P0, P1 или P2 по включению питания. Линии PFI и DIO могут быть настроены в один из режимов:

Высокоимпедансный вход с подтягивающим резистором (по умолчанию)

Выход, на котором низкий уровень (0) Выход, на котором высокий уровень (1)

За подробной информацией по программированию состояний линий при включении питания с помощью NI-DAQmx или MAX обратитесь к файлу справки NI-DAQmx Help или справочной системе NI LabVIEW Help версии 8.0 и выше.
