Операции, равные по приоритету, выполняются в порядке следования в формуле - слева направо. В случае необходимости, пользователь может определить нужный ему порядок выполнения операций с помощью круглых скобок. Сначала выполняются операции в круглых скобках, начиная с операций большим приоритетом.

Таблица 1

Приоритет операций и примеры использования операций в формулах

Электронные таблицы содержат многочисленный набор функций, которые производят различные типы вычислений. Имя функции обязательно сопровождается круглыми скобками, если функция не имеет параметров, то скобки следуют друг за другом. Параметры функции перечисляются через точку с запятой («;»). Параметрами функции могут быть: текст, число, функция или логико-арифметическое выражение. Мастер функций упрощает вызов функции: сначала он предлагает пользователю выбрать имя функции из списка, а затем определить значения её параметров в интерактивном режиме.

Допускаются два режима просмотра рабочего листа: «формул» и «значений». Команда «Показать формулы» на вкладке «Формулы» определяет режим просмотра рабочего листа (Рис. 1.1). Режим «просмотра формул рабочего листа» позволяет просмотреть формулы в ячейках рабочего листа. В режиме «просмотра значений рабочего листа», на рабочем листе в ячейке с формулой отражается результат ее вычисления, в строке формул – формула активной ячейки.

2

Рис. 1.1. Определение режима просмотра рабочего листа

Результат вычисления формулы меняется всякий раз, когда меняются значения в ячейках, на которых основаны вычисления. Если в результате выполнения формулы возникает ошибка, в ячейке отображается сообщение о ней. Часто встречающиеся ошибки приведены в таблице (

Таблица 2), более подробно возможные причины их появления описываются в справке

MS Excel.

Если содержимое ячейки – формула, то ссылка на эту ячейку из других ячеек означает подстановку результата выполнения формулы.

Таблица 2

Сообщения об ошибке вычисления формулы в ячейке рабочего листа

Все числовые данные электронных таблиц хранятся в едином внутреннем формате, внешний формат представления числовых данных выделенного диапазона ячеек определяется пользователем. Формат «число» – последовательность цифр, запятая отделяет целую часть от дробной. В денежном формате эта последовательность сопровождается символами “р.” Научный формат числа включает символ степени и значение порядка. Например: 0,5 и 5,00Е-01 – запись числа 0,5 в числовом и научном форматах. Во внутреннем представлении значение типа «дата» сохраняется как целое число. Числовой формат даты позволяет проводить арифметические вычисления над датами. Внешний формат записи даты включает день, месяц и год, символы – разделители («.» или «/») определяются пользователем.

При записи в ячейку данных типа «текст» первый символ в ячейке – апостроф («’»). Кроме того, если форма записи данных в ячейке не позволяет классифицировать их как формулу или числовые данные, то они считаются текстовыми. В этом случае в начало записи данных (первым символом) автоматически вставляется апостроф.

3

имя столбца, абсолютная часть – номер строки. Смешанный адрес $A3 указывает на ячейку со значением аргумента х, в этом адресе имя столбца – абсолютная часть адреса, номер строки – относительная часть.

4.2. Содержимое ячейки В3 скопировать («растянуть») в ячейки диапазона С3:D3. При копировании алгоритм приведения формул MS Excel преобразует формулу ячейки В3 с учетом смешанной адресации: в ячейку С3 записывается формула =С$1*$A3^2, соответствующая функции y2= 2x2, а в ячейку D3 записывается формула =D$1*$A3^2, соответствующая функции y3= 3x2.

4.3. Диапазон ячеек В3:D3 скопировать («растянуть») на диапазон В4:D33. Таким образом, по формулам, представленным в ячейках диапазона В4:D33, рассчитываются значения функций y1, y2, y3 для каждой ячейки диапазона А4:А33.

5. Результаты расчетов отобразить на точечной диаграмме. Для построения вызвать Мастер диаграмм, для этого выполнить:

5.1.Выделить диапазон клеток A3:D33, в котором содержатся вычисленные значения аргумента

х и функций y1, y2, y3.

5.2.На линейке управления выбрать вкладку Вставка, в группе Диаграммы выбрать команду

Точечная, тип диаграммы – точечная с маркерами (Рис. 2.2).

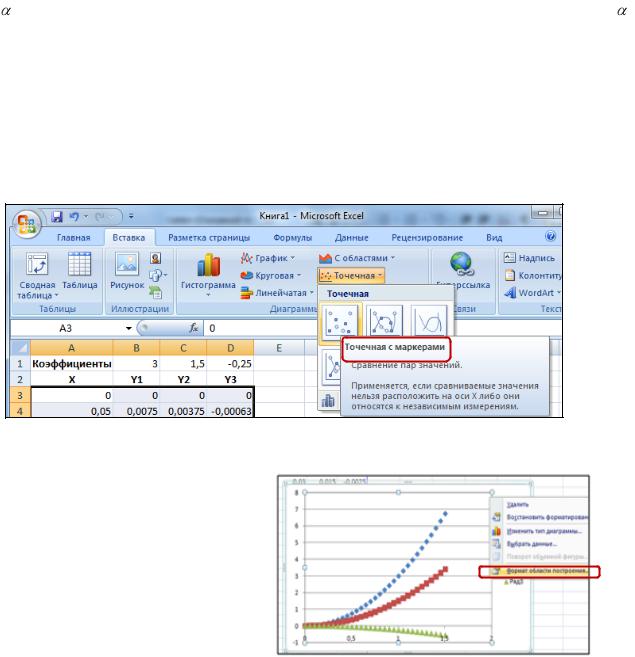

Рис. 2.2. Выбор типа диаграммы

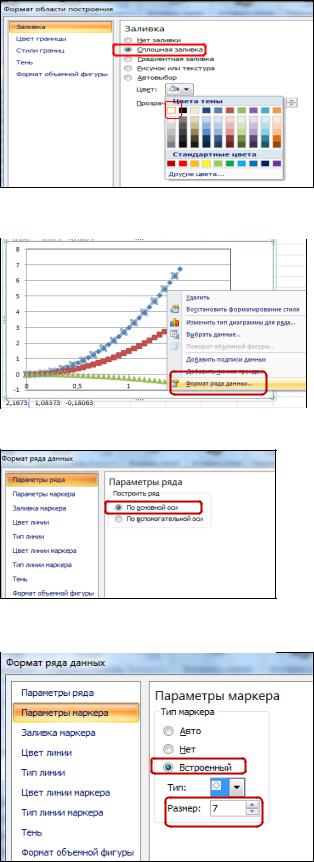

6. Для определения параметров форматирования области построения необходимо выделить диаграмму, нажать на левую кнопку мыши для вызова контекстного мини-меню. Затем выбрать опцию Формат области построения (Рис. 2.3).

Рис. 2.3. Мини-меню области построения

диаграммы

5

11. На вкладке «Заливка маркера» определить параметры:  сплошная заливка, цвет – «Белый. Фон 1, более темный оттенок 15%».

На вкладке «Цвет линии маркера» тип линии – сплошная, цвет – черный

(Рис.2.8).

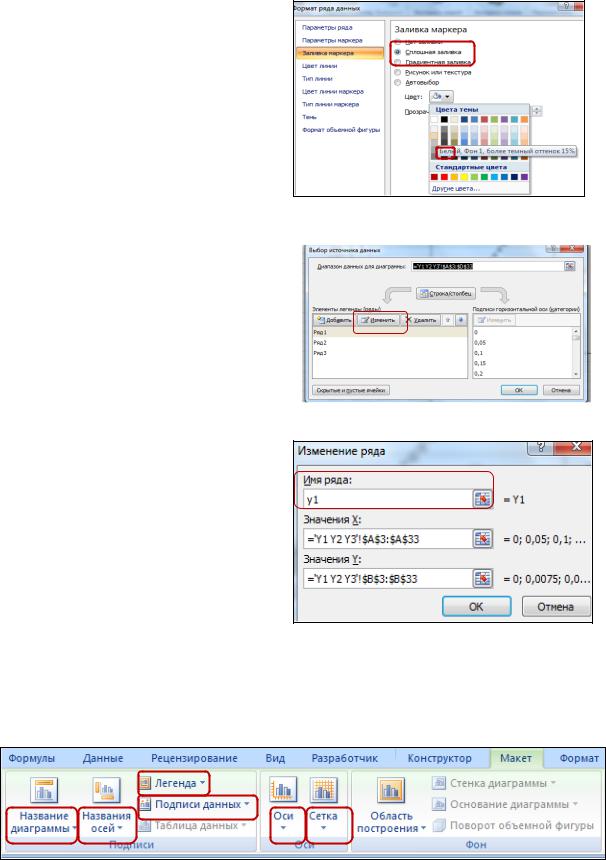

Рис.2.8. Параметры заливки маркера

12. Определить текст легенды, для этого выделить диаграмму и выбрать опцию мини-меню Выбрать данные. В панели

Выбор источника данных в области

«Элементы легенды выбрать команду

Изменить (Рис. 2.9).

Рис. 2.9. Изменение текста легенды

13. В открывшейся панели Изменение ряда задать имя ряда точек на диаграмме в поле параметра «Имя Ряда:» (Рис. 2.10).

Определить имя каждого ряда точек на диаграмме: «y1», «y2», «y3».

Рис. 2.10. Панель параметров

«Изменение ряда»

14. Выделить диаграмму, на линейке управления появится вкладка Макет. На этой вкладке в группу Подписи включены команды добавления названия диаграммы и наименований осей, легенды и подписи данных. Команды форматирования осей и сетки включены в группу Оси (Рис.2.11).

Рис.2.11. Команды форматирования параметров диаграммы на вкладке «Макет»

Выделить полученную диаграмму и с помощью указанных команд определить формат элементов диаграммы:

– для названий диаграммы и осей: шрифт – «TimesNewRoman», размер – 12 пт, полужирный,

7

– для легенды и подписи меток на осях: гарнитура – «TimesNewRoman», размер - 10 пт, обычный.

15. Согласно схеме диаграммы (Рис. 2. 12), в построенную диаграмму вставить название диаграммы,

наименования осей, легенду, подписи данных и сетку.

Рис. 2. 12. Точечные диаграммы –

результат решения задачи

на интервале [-3,11] с шагом x 0, 5 .

Указания. Для объединения нескольких условий в единое, могут применяться функции И, ИЛИ. Синтаксис функций И и ИЛИ:

И(логическое_значение1;логическое_значение2; ...) ИЛИ(логическое_значение1;логическое_значение2; ...) ,

где логическое_значение1; логическое_значение2; .. – проверяемые условия.

Функции И или ИЛИ могут быть совместно использованы с функцией ЕСЛИ. Синтаксис:

ЕСЛИ(И(логическое_значение1;логическое_значение2);значение_если_истина;значение_если_ложь)

Эту запись следует понимать так: Если логическое_ значение1 И логическое значение_ 2 верно, то выполняется выражение

«значение_если_истина», иначе выполняется «значение_если_ложь»

изменения аргумента х от –3 до 11.

режиме просмотра формул представлено на рис. 2.13. Диаграмма представлена на рис. 2.14

Рис. 2.13. Рабочий лист в режиме просмотра формул

8

Рис. 2.14. Окно диаграммы

9

3. Параметрическое представление кривой

Существует большой класс функций, которые удобнее задавать в параметрическом виде: x x(t), y y(t), t [t1, t2 ] . Если рассматривать х и у как координаты точки в правой прямоугольной

декартовой системе координат на плоскости, то эти уравнения каждому значению параметра t ставят в соответствие некоторую точку, которая, с изменением t, описывает кривую на плоскости.

Особенностью построения таких функций является то, что диапазон изменения значений x и y определяется диапазоном изменения параметра t.

Задание. Кривая “Декартов лист” задается параметрическими уравнениями:

Построить в осях Х-Y точечную диаграмму, соответствующую уравнению кривой “Декартов лист”, параметр t: 0 t 2 , меняется с шагом /30, параметр = 0,25.

Указания.

1. Заполнить ячейки A1, B1, A3:C3, А4:С4 и А5 как указано в таблице (Таблица 4).

ТАБЛИЦА 4

Схема заполнения рабочего листа
