2. Выбор двух вариантов схем проектируемой электростанции

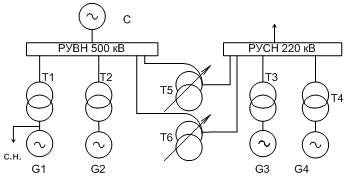

Вариант 1
Рис.2
На ТЭЦ установлено четыре генератора типа Т3В-800-2. Два генератора G1, G2 в блоке с трансформаторами Т1, Т2 включены на шины РУВН 500кВ. Два генератора G3, G4 в блоке с трансформаторами Т3, Т4 включены на шины РУСН 220 кВ. Связь между РУ осуществляется с помощью двух автотрансформаторов связи Т5, Т6. Нагрузка питается по 6 ВЛ. Связь с системой осуществляется по линиям 500 кВ.
Вариант 2
Рис.3
Три генератора G1, G2, G3 в блоке с трансформаторами Т1, Т2, Т3 включены на шины РУВН 500кВ. Один генератор G4 в блоке с трансформатором Т4 включен на шины РУСН 220 кВ. Связь между РУ осуществляется с помощью двух автотрансформаторов связи Т5, Т6. Нагрузка питается по 6 ВЛ. Связь с системой осуществляется по линиям 500 кВ.
3. Выбор трансформаторов на проектируемой электростанции
3.1 Выбор блочных трансформаторов
Вариант 1
Блочные трансформаторы выбираются по мощности генератора за вычетом нагрузки собственных нужд.
= (1)
где: – активная и реактивная мощность генератора.
- активная и реактивная мощность собственных нужд.
Расход мощности собственных нужд определяется по формуле(2) [10].
По формуле (2)
Активная мощность собственных нужд
Реактивные мощности генератора и собственных нужд
По формуле (1)
К установке принимаются трансформаторы типа
ТНЦ- 1000000/500- Т1,Т2
ТНЦ- 1000000/220- Т3,Т4
3.2 Выбор трансформаторов связи
Связь между РУ осуществляется двумя трансформаторами связи Т5 и Т6. замыкание электростанция заземлитель электрод
Трансформаторы связи выбираются по наибольшему из трех режимов:
Режим максимальной нагрузки на шинах РУСН:
(3)
Режим минимальной нагрузки на шинах РУСН:
(4)
Аварийный режим ( нагрузка на шинах максимальная, один генератор отключён):
(5)
Где: n – число генераторов на шинах ГРУ
-активная и реактивная мощности генераторов , МВт и Мвар.
- активная и реактивная мощности собственных нужд , МВт и Мвар.
–максимальная активная и реактивная нагрузка на шинах ГРУ, МВт и Мвар.
–минимальная активная и реактивная нагрузка на шинах ГРУ , МВт и Мвар.
Расчет активной максимальной мощности нагрузки
Где: n- число воздушных линий
–максимальная активная мощность одной линии , МВт
–коэффициент одновременности
Расчет реактивной максимальной мощности
Расчет активной минимальной мощности
Расчет реактивной минимальной нагрузки
По формуле (3)
По формуле (4)
По формуле (5)
Где: – максимальная полная мощность из трёх режимов, МВА
1,4 – коэффициент, учитывающий максимально допустимую перегрузку на 40%
К установке принимаются две группы автотрансформаторов типа 3*АОДЦТН-267000/500/220-Т5, Т6
3.3 Выбор блочных трансформаторов
Вариант 2
Принимаются трансформаторы типа
ТНЦ- 1000000/220- Т3,Т4
ТНЦ- 1000000/500- Т1,Т2
Смотрите пункт 3.1
3.4 Выбор трансформаторов связи
по формуле (3)
по формуле (4)
по формуле (5)
К установке принимаются две группы автотрансформаторов типа 3*АОДЦТН-267000/500/220-Т5, Т6
