Выключатели концевые
.pdfРегулирование головок 41
10. Регулирование головок
Возможность оборота рычага с катушкой 180° |
Возможность оборота рычага с катушкой 180° |
в соединителях PAP1, PDP1, PAM1, PDM1, PEM |
в соединителях PBM1 |
Возможность монтажа головки |
Позиция свободная рычага |
||||
в 4 положениях через каждые 90° |
переставная через каждые 10° |
||||
(в PEM 2 положения через каждые 180°) |
в соединителях PAP1, PDP1, |
||||
|
PAM1, PDM1, PEM |
||||
|
|
|
|
|
|
Позиция свободная рычага переставная через каждые 9° в соединителях PBM1
Выбор способа действия рычага в |
двустороннее |
правостороннее |
двустороннее |
левостороннее |
соединителях PBM1 |
действие |
действие |
действие |
действие |
42 Регулирование головок
Средства осторожности во время эксплуатации соединителей
Соединители с толкателем
Правильное |
Неправильное |
действие |
действие |
Соединители с катушкой и рычаги с катушкой
Правильное |
Неправильное |
действие |
действие |
Правильное |
Неправильное |
действие |
действие |
В случае медленного действия переключающего элемента, предпочитается крайний соединитель со стыком действующим независимо PZ11, P 02
Крайние соединители типа KLM 43
9. Крайние соединители типп KLM
Общие соображения
Крайние соединители типа KLM передназначены для работы в сигнализационных, передохранительных и контрольных цепях.
Крайний (концевой) соединитель запускается посредством приводного устройства. Сила приложенная к рычагу толкателя вызывает перестановку подвижных контактов. После прекращения действия приводной силы подвижные контакты возвращаются под действием силы пружины в исходное положение.
Соответствие нормам
Соединители изготовлены в соответствии с указаниами нормы PN-92/E- 06150/51.
Технические данные
Номинальное напряжение изоляции Ui |
|
[Â] |
500 |
|
Номинальное ударное напряжение допустимое Uimp |
[KÂ] |
4 |
||
Номинальный тепловой ток Ith |
|
|
[A] |
25 |
Номинальные токи включения |
AC15 |
220/380/500V |
[A] |
4/4/2,5 |
|
DC13 |
48/110/220V |
|
1,6/0,6/0,25 |
Номинальный ограниченный допустимый ток, |
[kA] |
1 |
||
при роботе с плавкой вставкой Bi Wts 25A |
|
|
|
|
Число циклов перестановки |
|
|
[÷àñ-1] |
120 |
Сечение присоединительных проводов |
|
[ìì2] |
0,75...2,5 |
|
Шаг приводного элемента |
|
|
[ìì] |
6±0,5 |
Сила необходимая для перестановки контактов соединителя [N] |
9,8 |
|||
Макс. сила которой можно действовать на приводной элемент [N] |
50 |
|||
Макс. сила которой можно действовать на приводной элемент [N] |
50 |
|||
Двигательные параметры элемента включающего соединитель: |
|
|
||
Направление действия приводной силы должно соответствоыать направлению движе- |
|
|||
ния толкателя, допускаются, однако, отклонения направления действия силы: |
|
|
||
a) на угол 15 градусов в всех направлениях по отношению к оси толкателя |
|
|
||
б) на угол 30 градусов по отношению к толкателю с роликом, действующей из |
|
|||
перпендикулярного к оси толкателя направления |
|
|
|
|
|
|
|
|
|
Скорость приводного элемента |
|
|
[ì/ñåê] |
0,1...5 |
Условия роботы
Высота места монтажа |
[ì íàä ó.ì.] |
<2000 |
Температура окружающей среды |
[°C] |
-25...+40 |
Макс. относительная влажность при темп. +40°C |
[%] |
50 |
Степень загрязнения по PN-90/E-06150/10 |
|
3 |
Положение работы |
|
произвольное |
Степень защита |
|
IP00 |
Допустимая степень интенсивности механических угроз равна:
a)2gn при непрерывных ускорениях и синусоидальных колебаниях 5...50 герц
b)10gn при стрясениях
Деление и обозначения
KLM-
Тип контакта |
|
|
|
|
|
Тип толкателя |
замыкающий |
|
|
|
|
|
|
1 |
|
|
|
без отличительной черты-простой толкатель |
||
размыкающий |
|
|
|
|
|
|
2 |
|
R |
толкатель с роликом |
|||
|
|
|
|
|
|
|
замыкающе-размыкающий |
3 |
|
|
|
|
Пример обозначения: крайный соединитель (KLM)
ñзамыкающим контактом (1)
ñпростым толкателем KLM-1

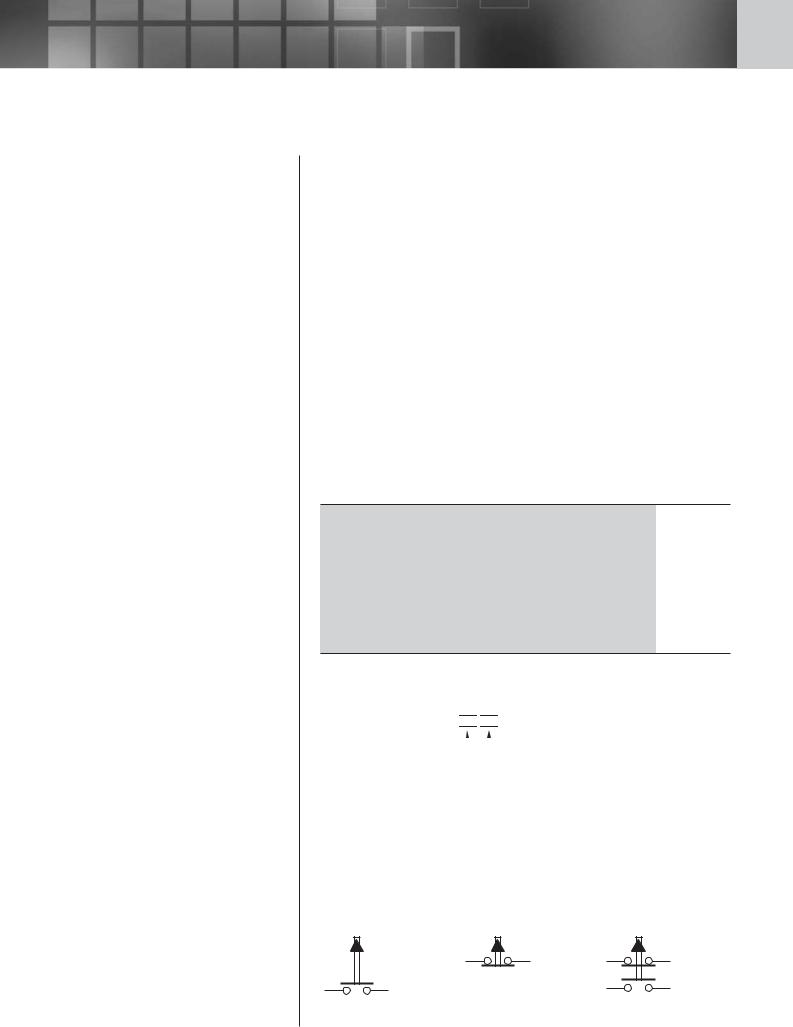

Эскизы электрических схем контактов крайнего соединителя KLM
KLM-1; 1R |
KLM-2; 2R |
KLM-3; 3R |
замыкающий |
размыкающий |
размыкающезамыкающий |
44 Крайние соединители типа KLM
KLM1 Номер 36-1000 |
KLM1R Номер 36-1100 |
KLM2 Номер 36-2000 |
KLM2R Номер 36-2100 |
KLM3 Номер 36-3000 |
KLM3R Номер 36-3100 |
Размеры
толкатель с роликом |
простой толкатель |
|||||
(äëÿ KLM-1R, 2R, 3R) |
(äëÿ KLM-1, 2, 3) |
|||||
|
|
|
|
|
Ø4,3 |
|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
~26,2 |
|
|
|
|
|
4îòâ. |
|
||||||
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ìèí.80 |
Ìèí.66 |
~15,2 |
|
|
|
размыкающих |
|
36 |
4,4 |
1 |
2 |
48 |
|||
|
|
|
|
3 |
4 |
íà ¾ |
|
|
|
эксплуатационная |
|
|
|
||
|
|
дорога |
|
|
вM4гайки4или2зависимостиотисполнения |
(или)1/2контактахназамыкающихконтактах |
|
|
|
>6 |
|
|
|
|
|
ось ролила |
|
|
|
|
22 |
|
|
поворочиваемая на 90° |
|
|
|
|
|
|
|
|
|
|
|
|
30 |
|
|
25.5
10
Крайние соединители типа D 45
10. Крайние соединители типа D
Общие соображения
Крайние (концевые) соединители типа D предназначены для работы в сигнапизационных и предохранительных цепях.
Крайний (концевой) соединитель запускается посредством приводного устройства. Сила приложенная к рычагу толкатела вызывает перестановку подвижных контактов. После удаления приводной силы подвижные контакты возвращаются под действем силы пружины в исходное положение.
Корпуса соединителей изготовлены из металла и оснащены заземляющим зажимом.
Соответстьие нормам
Соединители изготовлены в соответствии с указаниями нормы PN-92/E- 06150/51.
Техническое данные
Номинальное напряжение изоляции Ui |
[Â] |
500 |
||||||||||||
Номинальное ударное напряжение допустимое Uimp |
[KÂ] |
4 |
||||||||||||
Номинальный тепловой ток |
Ithc |
[A] |
25 |
|||||||||||
Номинальное параметры соединения AC15 380В |
[A] |
2,5 |
||||||||||||
Номинальный ограниченный допустимый ток, |
[kA] |
6 |
||||||||||||
при работе с плавкой вставкой Bi Wts 25А |
|
|
||||||||||||
Число циклов перестановки |
|
|
|
|
[÷àñ-1] |
120 |
||||||||
Сечение присоединительных праводов |
[ìì2] |
0,75...2,5 |
||||||||||||
Шаг приводного элемента номинальный/максимальный |
[ìì] |
12/14 |
||||||||||||
Сила необходимая для перестановки контактов соединителя [N] |
15...25 |
|||||||||||||
Макс. сила которой можно действовать на приводной элемент [N] |
100 |
|||||||||||||
Раздвоенный контакт с замыкающе - размыкающей схемой |
|
|
||||||||||||
Скорость приводного элемента |
|
|
[ì/ñåê] |
0,2...0,3 |
||||||||||
Двигательные параметры элемента включающего соединитель |
|
|||||||||||||
V=0,2...0,3 ì/ñåê |
V=0,2...0,3 ì/ñåê |
|
|
|||||||||||
|
45 |
|
|
|
|
|
45 |
° |
max |
|
|
|
||
|
max |
|
|
|
||||||||||
° |
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Условия работы
Высота места монтажа |
[ì íàä ó. ì.] |
<2000 |
|
|
Температура окружающей среды |
[°C] |
-25...+40 |
|
|
Максимальная относительная влажность при темп. +40°C [%] |
50 |
|
||
Степень загрязнения по PN-90/E-06150/10 |
|
3 |
|
|
Положение роботы |
|
произвольное |
||
Степень защиты |
|
IP40 |
|
|
Допустимая степень интенсивности механических угроз равна: |
|
|
||
a) |
1g при непрерывных ускорениях |
|
|
|
|
и колебаниях с частотой 5...50 герц |
|
|
|
b) |
2g при сотрясениях |
|
|
|
|
|
|
|
|
Деление и обозначения
Из-за характера привода различают три типа соединителей:
-крайние соединители тип D-429,
-крайные соединители ролоковые тип D-429r, (применен толкатель с роликем и обоймой толкателя),
-ножные соединители тип D-443 (толкатель продлен и закончен головкой,
а для крепления применен угловой профиль).
46 Крайние соединители типа D
Размеры |
|
80 |
ìàêñ.14 |
|
Ролик |
Ø25 |
|
|
|
|
~158.5 |
89 |
|
|
|
Ø6,4 |
|
42 |
|
Заземляющий зажим M6 |
|
|
|
|
66 |
|
Ø12 |
ìàêñ.14 |
|
|
|
|
27 |
|
127 |
58 |
|
Ø6,4
Заземляющий зажим M6
66
80
Ø44 |
ìàêñ.14 |
|
|
|
Ø12 |
4
196
117 |
Ø6,4 |
|
Заземляющий зажим M6
36 |
24 |
8 |
43 |
|
|
66 |
|
|
|
80 |
|
42
19
5,6
2 отверстия P16
D-429r
19
2 отверстия P16
42
D-429
2 отверстия P16
42
D-443
Номер 37-0100
Номер 37-0000
Номер 37-0200
Токоприемники к подъемным кранам 47
11. Токоприемники к подъемным кранам
Применение
Токоприемники к подъемным кранам служат для поддержания непрерывного электрического соединения между питающим проводом (контактным) и электри- ческой аппаратурой подъемного устройства передназначенного для движения.
Соответсвие нормам
Токоприемники изготовлены в соответствии с указаниями нормы ZN--93/SIAE- 001.
Монтаж, обслуживание, и консервация
Перед установкой токоприемника следует проверить состояние болтовых соединений гибкого соединения. Кроме того башмак токоприемника следует протереть чистой, влаженой (смоченной бензином) тряпкой с целью удаления защитного слоя (консервирующего).
Во время присоединения питающего провода следует обратить внимание на размещение гибкого соединения внутри токоприемника.Рекомендуется как перед так и во время эксплуатации токоприемников смазывание трущихся частей путем введения нескольких капель безкислотного масла.
Консервация токоприемников ограничи- вается к периодическому-в зависимости от степени запыленности среды, но не реже чем два раза в месяц-просмотра, состаящего в том чтобы удалить с помощью тряпок и кисти загрязнений в виде пыли и других материалов, особенно с изолятора, а также проверка степени износа башмака. В случае обнаружения износа 4/5 толщины башмака следует отработанный башмак заменить новым.
Примечания
В соответствии с указанием Госинспекции Труда (IP-19/610-23/89) существует необходимость монтажа под токоприемниками специальных передохранительных сеток, которые задерживают падающие детали в случае аварийного разрушения токоприемника.
Технические даные
Номинальное напряжение изоляции |
[Â] |
1000 |
Испытательное напряжение |
[Â] |
3500 |
Номинальная скорость |
[ì/ñåê] |
2 |
Механическая прочность изолятора |
[N] |
4000 |
Прочность башмака(за исключением латунных башмаков для которых |
[kì] |
15000 |
это не подлежит определению) |
|
|
|
|
|
Условия роьоты
|
Высота места монтажа |
|
|
|
[ì íàä. ó.ì.] |
|
<2000 |
||||
|
|
Относительная влажность воздуха при [+20 °C] |
[%] |
|
30% |
||||||
|
|
Температура окружающей среды |
|
|
|
[°C] |
|
-30...+55 |
|||
|
|
Деление и обозначения токоприемников |
|
|
|||||||
|
|
|
|||||||||
|
|
|
|||||||||
ПРУЖИНИСТЫЕ |
НЕПРУЖИНИСТЫЕ |
||||||||||
|
|
|
|
D |
Большие |
|
|
B |
Боковые |
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
M |
Малые |
|
|
G |
Верхние |
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
Материал башмака |
|
|
|
Исполнение |
|
|
|
|
|
|
M |
Башмак металлографитный *) |
|
|
P |
Основное ***) |
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
S |
Башмак латунный *) **) |
|
|
S |
Специальное |
***)) |
|
|
|
|
|
|
|
||||||
|
|
|
|
Z |
Башмак цинковый |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
к контактным |
|
|
|
|
|
|
|
|
|
|
|
стальным проводам |
|
|
|
|
|
|
Токовые величины [A]: 63 100 160 250
Пример означения: пружинистый большой токоприемник (D) с металлографитным башмаком (M)
на номинальный ток 160A: Токоприемник Dm160
*) к контактным медным проводом **) допустимо кратковременное взаимодействие со стальным контактным проводом
***) металлографитный башмак
48 Токоприемники к подъемным кранам
Пружинистые токоприемники “малые” M...
Норма: |
ZN-99/SIAE-001 |
|
|
|
|
|
|
|
|
|
Степерь защиты: IP00 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Размер A |
|
68 |
|
|
80 |
|
100 |
|
||
|
|
|
|
|
|
|
|
|
||
|
|
|
Òèï |
Номер |
Òèï |
Номер |
Òèï |
Номер |
||
Металлографитный башмак (M) |
|
äî MM63(D-431601) |
33-3000 |
äî MM100 (D-431602) |
33-3100 |
äî MM160 (D-431603) |
33-3200 |
|||
Латунный башмак (S) |
|
äî MS63 (D-327401) |
33-4000 |
äî MS100 (D-327402) |
33-4100 |
äî MS160 (D-327403) |
33-4200 |
|||
Цинковый башмак (Z) |
|
äî MZ63 (D-431201) |
33-5000 |
äî MZ100 (D-431202) |
33-5100 |
äî MZ160 (D-431203) |
33-5200 |
|||
Корпус токоприемника (без башмака (M)) |
|
|
|
31-3010 |
|
31-3110 |
|
31-3210 |
||
Корпус токоприемника (без башмака (S)) |
|
|
|
31-4010 |
|
31-4110 |
|
31-4210 |
||
Корпус токоприемника (без башмака (Z)) |
|
|
|
31-5010 |
|
31-5110 |
|
31-5210 |
||
Токоприемник (с металлографитным башмаком (M)) |
MM63 |
31-3000 |
MM100 |
31-3100 |
MM160 |
31-3200 |
||||
Токоприемник (с латуннвм башмаком (S)) |
|
|
MS63 |
31-4000 |
MS100 |
31-4100 |
MS160 |
31-4200 |
||
Токоприемник (с цинковым башмаком (Z)) |
|
|
MZ63 |
31-5000 |
MZ100 |
31-5100 |
MZ160 |
31-5200 |
||
|
|
|
|
|
|
|
|
|||
Номинальный ток при относительном |
[A] |
|
63 |
|
100 |
|
160 |
|
||
времени работы 40% |
|
|
|
|
|
|
|
|
|
|
Номинальный ток эквивалентный |
[A] |
|
40 |
|
63 |
|
100 |
|
||
Тепловой ток 0,1s |
|
[kA] |
|
5 |
|
6 |
|
7 |
|
|
Пиковый ток |
|
[kA] |
|
8 |
|
9 |
|
10 |
|
|
Сила прижатия к контактному проводу [N±50%] |
|
25 |
|
25 |
|
45 |
|
|||
Механическая прочность |
[мин. изгиьов] |
|
0,5 |
|
0,5 |
|
0,5 |
|
||
Масса |
MM |
[êã±10%] |
|
1,25 |
|
1,50 |
|
1,80 |
|
|
|
MS |
|
|
|
1,65 |
|
2,10 |
|
2,45 |
|
|
MZ |
|
|
|
1,50 |
|
1,90 |
|
2,40 |
|
Токоприемники к подъемным кранам 49
Пружинистые токоприемники “болшие” D...
Норма: |
ZN-99/SIAE-001 |
|
|
|
|
|
|
|
|
|
|
|
|
Степерь защиты: IP00 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Размер A |
|
|
|
80 |
|
100 |
|
|
140 |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Òèï |
Номер |
Òèï |
Номер |
Òèï |
|
Номер |
||
Металлографитный башмак (M) |
|
|
|
M100 (D-431602) |
33-0100 |
M160 (D-431603) |
33-0200 |
M250 (D-452500) |
33-0300 |
||||
Латунный башмак (S) |
|
|
|
S100 (D-327402) |
33-1100 |
S160 (D-327403) |
33-1200 |
S250 (D-327404) |
33-1300 |
||||
Цинковый башмак (Z) |
|
|
|
Z100 (D-431202) |
33-2100 |
Z160 (D-431203) |
33-2200 |
Z250 (D-431204) |
33-2300 |
||||
Корпус токоприемника (без башмака (M)) |
|
31-0110 |
|
31-0210 |
|
|
|
31-0310 |
|||||
Корпус токоприемника (без башмака (S)) |
|
31-1110 |
|
31-1210 |
|
|
|
31-1310 |
|||||
Корпус токоприемника (без башмака (Z)) |
|
31-2110 |
|
31-2210 |
|
|
|
31-2310 |
|||||
Токоприемник (с металлографитным башмаком (M)) |
DM100 |
31-0100 |
DM160 |
31-0200 |
|
DM250 |
31-0300 |
||||||
Токоприемник (с латунным башмаком (S)) |
DS100 |
31-1100 |
DS160 |
31-1200 |
|
DS250 |
31-1300 |
||||||
Токоприемник (с цинковым башмаком (Z)) |
DZ100 |
31-2100 |
DZ160 |
31-2200 |
|
DZ250 |
31-2300 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|||
Номинальный ток при относительном |
[A] |
|
100 |
|
160 |
|
|
250 |
|
|
|||
времени работы 40% |
|
|
|
|
|
|
|
|
|
|
|
|
|
Номинальный ток эквивалентный |
|
[A] |
|
63 |
|
100 |
|
|
160 |
|
|
||
Тепловой ток 0,1s |
|
[kA] |
|
6 |
|
7 |
|
|
10 |
|
|
||
Пиковый ток |
|
[kA] |
|
9 |
|
10 |
|
|
15 |
|
|
||
Сила прижатия к контактному проводу [N±50%] |
|
25 |
|
45 |
|
|
85 |
|
|
||||
Механическая прочность |
[мин. изгиьов] |
|
0,5 |
|
0,5 |
|
|
0,5 |
|
|
|||
Масса |
MM |
|
[êã±10%] |
|
1,75 |
|
2,00 |
|
|
3,00 |
|
|
|
|
MS |
|
|
|
2,20 |
|
2,60 |
|
|
4,15 |
|
|
|
|
MZ |
|
|
|
2,00 |
|
2,60 |
|
|
4,00 |
|
|
Внимание: Склиз металлографитный D-452500 для при¸мников DM250 состоит из двух частей размером 70x140 ( измерение 140 между держателями склиза)
50 Токоприемники к подъемным кранам
Непружинистые токоприемники “боковые” B...
BP
Норма: |
ZN-99/SIAE-001 |
|
BS |
|
|
|
|
|
|
Степерь защиты: IP00 |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
Размер |
A [ìì] |
|
|
70 |
|
87 |
|
100 |
|
|
D |
|
|
M6 |
|
M8 |
|
M8 |
|
|
|
|
|
Òèï |
Номер |
Òèï |
Номер |
Òèï |
Номер |
Башмак |
|
|
|
P63 (D-433801) 33-6000 |
P100 (D-433802) |
33-6100 |
P160 (D-433803) |
33-6200 |
|
Основой токоприемник (P) |
|
|
BP63 |
32-6000 |
BP100 |
32-6100 |
BP160 |
32-6200 |
|
Специальный токоприемник (S) |
|
|
- |
- |
BS100 |
32-7100 |
BS160 |
32-7200 |
|
Номинальный ток при отностельном |
[A] |
63 |
|
100 |
|
160 |
|
||
времени работы 40% |
|
|
|
|
|
|
|
|
|
Номинальный ток эквивалентный |
|
[A] |
40 |
|
63 |
|
100 |
|
|
Тепловой ток 0,1s |
|
[kA] |
5 |
|
7 |
|
10 |
|
|
Пиковый ток |
|
[kA] |
8 |
|
10 |
|
15 |
|
|
Сила прижатия к контактному проводу [N±50%] |
25 |
|
45 |
|
85 |
|
|||
Механическая прочность |
[мин. изгиьов] |
0,5 |
|
0,5 |
|
0,5 |
|
||
Масса |
BP |
|
[êã±10%] |
0,55 |
|
0,70 |
|
0,85 |
|
|
BS |
|
|
- |
|
0,80 |
|
0,90 |
|
