6.2. Устройство наружных газопроводов.
На территории населенных пунктов газопроводы прокладываются подземно, что связано с архитектурно-этическими соображениями. На территории промышленных и коммунальных предприятий газопроводы прокладываются надземно по стенам и крышам зданий, по колоннам и эстакадам. Подземные газопроводы прокладываются по городским проездам или по территории кварталов. Рекомендуется предусматривать прокладку в технической зоне или в полосе зеленых насаждений. При прокладке газопроводов должно соблюдаться необходимое расстояние от них до зданий и сооружений, например, минимальное расстояние от газопровода до здания должно быть не менее:
при низком давлении – 2-х метров,
среднем – 4-х метров,
при высоком давлении II категории – 7 метров,
высоком давлении I категории 10 м.
Глубина укладки газопроводов на проездах с усовершенствованным дорожным покрытием должна быть не менее 0,8 м, на участках без усовершенствованного покрытия – 0,9 м до верха трубы. В местах, где нет движения транспорта, допускается 0,6 м.
7. Газорегуляторные пункты (грп) и установки (гру).
Цель экскурсии: ознакомление с устройством и принципом работы ГРП и ГРУ.
ГРП и ГРУ являются одним из наиболее ответственных элементов систем городов, населенных пунктов, промышленных и коммунальных предприятий. Они снижают давление в газовых сетях и автоматически поддерживают на заданном уровне, независимо от изменения расхода и колебания давления до ГРП.
Основные функции ГРП:
снижение давления и поддерживание его постоянным;
очистка газа от механических примесей;
контроль за входным и выходным давлением газа и его температурой;
предохранение от возможного увеличения и уменьшения давления в контролируемой точке газопровода в сверхдопустимых пределах, а при необходимости осуществляется учет расхода газа.
ГРП сооружаются на распределительных сетях на территории городов, населенных пунктов, промышленных и коммунальных предприятий для обеспечения газом не менее двух объектов. ГРУ монтируется непосредственно у потребителя газа для газоснабжения отдельного объекта (цеха, котельной, промышленной установки и т.д.). ГРП размещаются, как правило, в отдельно стоящем здании или в специальных блоках или в шкафах на несгораемых опорах. ГРУ обычно размещаются непосредственно в помещении, где устанавливаются газовые агрегаты. В зависимости от величины входного давления ГРП и ГРУ могут быть среднего (до 0,3 МПа) и высокого (0,3 – 1,2 МПа) давления. По назначению ГРП могут быть сетевыми (общегородскими, районными и квартальными) и объектовыми (размещенные на территории отдельных объектов). Оборудование сетевых ГРП включает следующие основных узлы и элементы:
узел регулирования давления газа с предохранительно-запорным клапаном (ПЗК) и обводным газопроводом (байпасом)
предохранительный сбросный клапан (ПСК)
фильтр
комплект контрольно-измерительных приборов (КИП)
продувочный газопровод
отключающее устройство на входе и выходе
В большинстве объектов ГРП, кроме того, устанавливаются приборы для измерения расхода газа.
Рис. 30. Волосяной фильтр:
1 – отбойный лист; 2 - кассета с
фильтрующим материалом;
3 – крышка; 4 – корпус; 5 – люк.

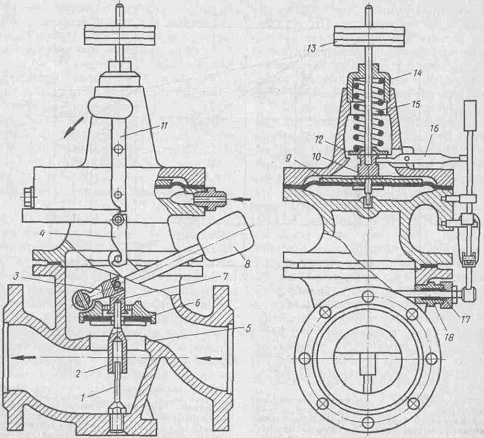

Рис.31. Предохранительно-запорные клапаны ПНК и ПВК:
1 – направляющая; 2 – фиксатор;
3 – вилка; 4 – предохранитель;
5 – седло; 6 – клапан; 7, 10 – шток;
8 – подъемный рычаг; 9 – мембрана; 11 – ударник; 12 – опорная шайба; 13 – груз; 14 – гайка; 15 – пружина; 16 – защёлка; 17 – сальник; 18 – ось рычага.
Рис.32. Предохранительно-сбросной клапан типа ПКС: 1- регулировочный винт; 2- пружина; 3- мембрана; 4- уплотнение; 5- золотник; 6- седло
Оборудование ГРП по ходу движения газа устанавливается в такой последовательности:
входная задвижка (отключающее устройство);
фильтр;
предохранительный запорный клапан (ПЗК);
регулятор давления;
выходная задвижка (отключающее устройство).
Предохранительный сбросной клапан (ПСК) присоединяется к газопроводу конечного давления. Газовый счетчик устанавливается так, чтобы была обеспечена возможность отключения счетчика для ремонта и проверки.
