3.6 Расчет растворных и расходных баков реагента
Емкость растворного бака, м3, определяется по формуле
где усреднённый расход производственных сточных вод после усреднителя, м3/ч, определяется по формуле 3.20;
–время, на которое заготавливается раствор,
Д – доза извести, г/м3, определяема по формуле 3.16;
–концентрация раствора извести, bр = 15÷20%, принимаем bр = 20%,
– плотность раствора извести, = 1,15 т/м3.
Усреднённый расход производственных сточных вод после усреднителя , м3/ч, определяется по формуле
Тогда емкость растворного бака будет равна
Принимаем 1рабочий и 1 резервный растворные баки.
Емкость расходного бака, м3, определяется по формуле
где – концентрация раствора извести в расходном баке, равная 5 %;
–концентрация раствора извести в растворном баке, равная 20%.
Баки выполняются круглыми в плане с соотношением размеров H:D=1:1. Высота борта над уровнем раствора реагента принимается равной 0,4 м.
Объём бака, м3, определяется по формуле
1. Определяем размеры растворного бака.
Предполагая, что H=D, получим
Растворные баки принимаем диаметром 2,55 м. Высота баков равна 2,55+0,4=2,95 м. Площадь расходного бака
2. Определяем размеры расходного бака
Расходные баки принимаем диаметром 4,05 м. Высота баков равна 4,05+0,4=4,45 м. Площадь расходного бака .
Для перемешивания содержимого в растворных и расходных баках предусматривается подача сжатого воздуха с помощью барботёров с интенсивностью аэрации qв = 3 – 4 м3/(м2ч). Принимаем qв=4 м3/(м2ч).
Тогда суммарный расход воздуха для растворного и расходного баков , м3/ч, составит
где и– площадь растворного и расходного бака соответственно, м2.
3.7 Расчет смесителя
Смеситель должен обеспечить ввод реагента и его равномерное перемешивание с обрабатываемой сточной водой. В технологической схеме нейтрализации применяется вертикальные вихревые смесители круглые в плане с конической частью. Угол между наклонными стенками 30. Скорость выхода воды из подводящего патрубка Vвх=1,0…1,2м/с; скорость восходящего потока на уровне водосборного участка Vц = 0,025 м/с.

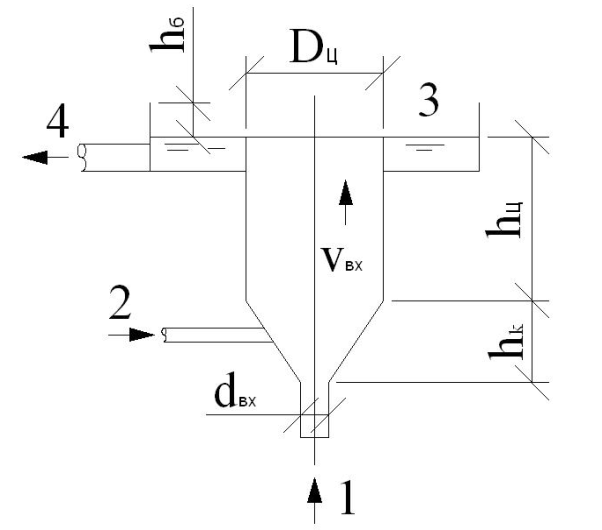

1 – подача обрабатываемой воды; 2 – подача раствора реагента; 3 – лоток; 4 – отвод сточной воды и реагента
Рисунок 3.3 - Вертикальный вихревой смеситель
Объем смесителя , м3, определяется по формуле
где t – время пребывания сточной воды в смесителе, равное 1,5÷3мин, принимаем t =2 мин;
Q – расход производственных сточных вод и реагента, расход реагента 1,3 т/ч, учитывая плотность раствора извести = 1,0 т/м3 получим qр=1,3 м3/ч.
Площадь цилиндрической части смесителя , м2, определяется по формуле
где – скорость восходящего потока на уровне водосборного участка
Диаметр цилиндрической части , м, равняется
Площадь входного отверстия смесителя , м2, определяется по формуле
где – скорость выхода воды из подводящего патрубка,; принимаем
Диаметр входного отверстия конической части , м, определяется по формуле
Высота конической части , м, определяется по формуле
Объем конической части , м3, определяется по формуле
Высота цилиндрической части , м, определяется по формуле
Объем цилиндрической части смесителя , м3, определяется по формуле
Рабочая высота смесителя , м, определяется по формуле
где 0,15 – высота борта смесителя над уровнем жидкости.
Площадь живого сечения водосборных лотков , м2, определяется по формуле
где – скорость движения воды по лотку,
– число лотков, равное 2.
Ширина лотка , м, определяется по формуле
Глубина воды в лотке, м, определяется по формуле
