Р Изм. 1 исунок 7.27 — к расчету поперечного армирования в виде вертикальных хомутов при продавливании (местном срезе)»
7.4.3.12 Зона продавливания (местного среза) может быть усилена отогнутыми стержнями, установленными под углом 45° ≤ α ≤ 60° в соответствии со схемой, показанной на рисунке 7.28.
Наклонные (отогнутые) стержни следует устанавливать в области, размер которой, отсчитанный от грани колонны, не превышает 1,5d. Требуемую площадь отогнутых стержней определяют для расчетного периметра, располагаемого на расстоянии 0,5d от грани колонны (см. рисунок 7.28), из условия
(7.169)
При этом коэффициент армирования для отогнутых стержней должен удовлетворять условию
где ρsw,min — определяется по формуле (7.168).
Изм.
1
1 — площадь приложения нагрузки

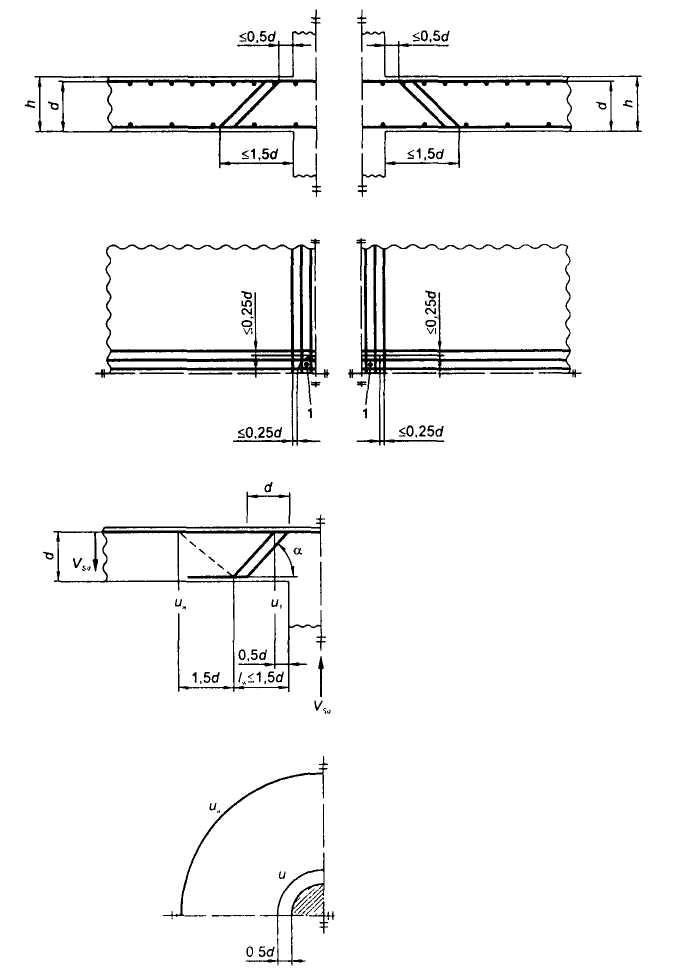

Рисунок 7.28 — К расчету поперечного армирования отогнутыми стержнями при продавливании (местном срезе)»
7.4.3.13 Кроме проверки прочности плит на продавливание (местный срез) необходимо выполнить проверку прочности плиты на действие минимальных погонных изгибающих моментов mSd,x и msd,y в направлениях х и y соответственно, определяемых по формуле
Изм.
1
где VSd — расчетная поперечная сила;
η — коэффициент, определяющий значения моментов, принимаемый по таблице 7.7 в соответствии с обозначениями, приведенными на рисунке 7.29.
Указанная проверка должна выполняться независимо от расчетов сечений плиты по прочности на восприятие усилий, полученных из статического расчета плиты.
Таблица 7.7 — Значения коэффициента в зависимости от расположения колонн
Расположение колонны |
для mSd,x |
для mSd,y | ||||
Верх плиты |
Низ плиты |
Расчётная ширина плиты |
Верх плиты |
Низ плиты |
Расчётная ширина плиты | |
Внутренняя |
–0,125 |
0 |
0,3ly |
–0,125 |
0 |
0,3lx |
Крайняя (грань плиты параллельна оси х) |
–0,250 |
0 |
0,15ly |
–0,125 |
+0,125 |
На 1 м плиты |
Крайняя (грань плиты параллельна оси y) |
–0,125 |
+0,125 |
На 1 м плиты |
–0,250 |
0 |
0,15lx |
Угловая |
–0,500 |
+0,500 |
На 1 м плиты |
+0,500 |
–0,500 |
На 1 м плиты |
77
СНБ 5.03.01-02
Рисунок 7.29 — Схема к определению ширины плиты, включаемой в работу в зависимости
от расположения колонн
8 Расчет железобетонных конструкций по предельным состояниям второй группы
8 Изм. 1 .1 Минимальная площадь армирования
Минимальную площадь ненапрягаемой растянутой арматуры As,min в сечении, назначаемую из условия ограничения ширины раскрытия трещин, следует определять из условия
где
Act — площадь бетона в растянутой зоне сечения, высота которой определяется непосредственно перед образованием первой трещины;
s — максимальные напряжения в ненапрягаемой арматуре, определяемые непосредственно после образования трещины. Для ограничения ширины раскрытия трещин значения максимальных напряжений в ненапрягаемой арматуре допускается принимать в зависимости от максимального диаметра стержней по таблице 8.2 и максимального расстояния между стержнями по таблице 8.3. При расчете по формуле (8.1) допускается принимать напряжения в ненапрягаемой арматуре равными нормативному сопротивлению fyk;
fct,eff — величина средней эффективной прочности бетона при растяжении к моменту образования первой трещины fct,eff = fctm. В случаях, когда трещинообразование вызвано вынужденными деформациями (например, при усадке), средняя эффективная прочность бетона при растяжении может быть принята в возрасте от 3 до 5 сут после бетонирования в зависимости от условий хранения, формы элемента и технологии выпол-
78
СНБ 5.03.01-02
нения работ. Значения fct,eff = fctm допускается принимать по таблице 6.1 в зависимости от класса бетона по прочности, установленного к моменту образования трещин. Когда время образования трещин (меньшее, чем 28 сут) не может быть установлено достоверно, допускается величину средней эффективной прочности бетона при растяжении принимать равной 3 МПа;
kc — коэффициент, учитывающий распределение напряжений по сечению непосредственно перед образованием трещин; в зависимости от формы сечения kc имеет следующие значения:
— для случая чистого растяжения независимо от формы сечения kc = 1,0;
— для прямоугольных сечений, стенок тавровых и коробчатых сечений
; (8.3)
— для полок тавровых и коробчатых сечений
; (8.4)
с — средние напряжения в бетоне на рассматриваемой части сечения (с < 0 при действии сжимающих усилий):
, (8.5)
NSd — осевое усилие, действующее в эксплуатационной стадии на рассматриваемую часть сечения (NSd < 0 при сжатии). Усилие NSd следует определять, рассматривая нормативные значения усилий предварительного напряжения и осевых сил при практически постоянной комбинации нагрузок;
h* — следует принимать равным:
h* = h — при h < 1,0 м;
h* = 1,0 — при h 1,0 м;
k1 — коэффициент, учитывающий влияние осевых сил на распределение напряжений по сечению элемента:
k1 = 1,5 — при осевой сжимающей силе NЕd;
—при оcевой растягивающей силе NЕd;
Fcr — равнодействующая растягивающих напряжений в полке таврового или коробчатого сечения непосредственно перед образованием трещин при ct = fct,eff;
k — коэффициент, принимаемый равным:
k = 1,0 — для стенок элементов при h 300 мм или полок, имеющих ширину менее 300 мм;
k = 0,65 — для стенок элементов при h 800 мм или полок, имеющих ширину более 800 мм.
Для промежуточных значений допускается линейная интерполяция.
79
СНБ 5.03.01-02
Т
Изм.
1
Напряжения в арматуре, Н/мм2 |
Максимальный диаметр стержня при wlim, мм | ||
0,4 |
0,3 |
0,2 | |
160 |
40 |
32 |
25 |
200 |
32 |
25 |
16 |
240 |
20 |
16 |
12 |
280 |
16 |
12 |
8 |
320 |
12 |
10 |
6 |
360 |
10 |
8 |
5 |
400 |
8 |
6 |
4 |
450 |
6 |
5 |
— |
Т
Изм.
1
Напряжения в арматуре, Н/мм2 |
Максимальное расстояние между стержнями при wlim, мм | ||
0,4 |
0,3 |
0,2 | |
160 |
300 |
300 |
200 |
200 |
300 |
250 |
150 |
240 |
250 |
200 |
100 |
280 |
200 |
150 |
50 |
320 |
150 |
100 |
— |
360 |
100 |
50 |
— |
