6.1.6 Диаграммы деформирования (состояния) для железобетонного элемента с диагональными (наклонными) трещинами
6.1.6.1 Для железобетонных элементов, имеющих диагональные (наклонные) трещины зависимость «2—2», связывающую средние главные сжимающие напряжения и относительные деформации в бетонной полосе между трещинами, следует устанавливать путем трансформации исходных базовых диаграмм деформирования бетона в условиях осевого сжатия с учетом влияния средних значений главных относительных деформаций растяжения в направлении поперек трещины (рисунок 6.4).
6.1.6.2 Допускается принимать следующее аналитическое описание диаграммы деформирования сжатого бетона для железобетонного элемента с диагональными трещинами (рисунок 6.4а):
29
СНБ 5.03.01-02
, (6.16)
г
Изм.
1
коэффициент разупрочнения бетона при плоском напряженном состоянии «растяжениесжатие», определяемый по формуле (6.17);
f2,max максимальные напряжения в пиковой точке трансформированной диаграммы, принимаемые равными fcm.
Значения коэффициента разупрочнения бетона в общем случае следует определять по формуле
,
(6.17)
где 1 ¾ средние значения главных относительных деформаций растяжения, действующих в направлении «поперек» сжатой полосы между диагональными трещинами;
c1 < 0.
Допускается использовать упрощенную трансформированную диаграмму деформирования для железобетонного элемента с диагональными (наклонными) трещинами, для которой корректируют только максимальные напряжения (рисунок 6.4б)
. (6.18)
При описании упрощенной диаграммы деформирования (рисунок 6.4б) коэффициент рассчитывается по формуле
. (6.19)

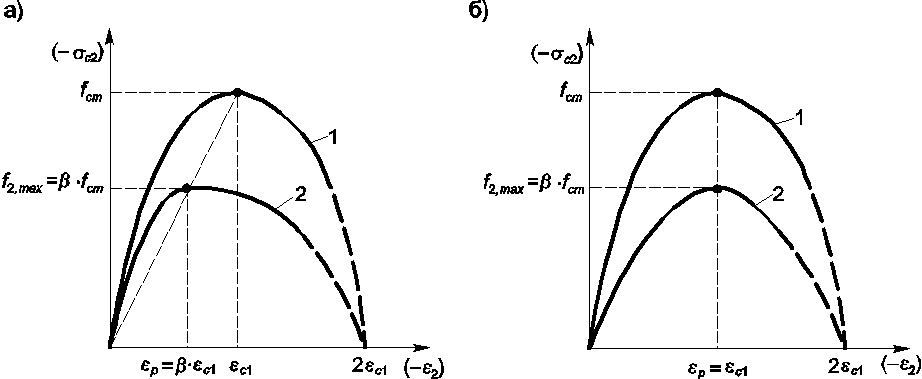

1 — базовая диаграмма для осевого кратковременного сжатия;
2 — трансформированная диаграмма для плоского напряженного состояния (растяжение—сжатие)
Рисунок 6.4 — Диаграммы для железобетонного элемента с диагональными (наклонными) трещинами,
Связывающие главные сжимающие напряжения и относительные деформации:
а — при учёте трансформации относительных деформаций;
б — без учёта трансформации относительных деформаций
30
СНБ 5.03.01-02
6.1.6.3 При расчете по методу предельных усилий для элементов с диагональными (наклонными) трещинами максимальное значение прочности бетона сжатой полосы, пересеченной поперечной арматурой, допускается принимать равным
Rd,max = fcd , (6.20)
где
=
.
6.1.6.4 Зависимость, связывающую средние значения главных растягивающих напряжений с1 и средние значения главных относительных деформаций растяжения 1 для железобетонного элемента с диагональными (наклонными) трещинами (рисунок 6.5), допускается принимать в виде:
при
1
cr
, (6.21)
при
1
>
cr
, (6.22)
где fctk,0,05 ¾ нормативное сопротивление бетона осевому растяжению, принимаемое по таблице 6.1;
cr ¾ относительные деформации, соответствующие пиковой точке диаграммы деформирования бетона при осевом растяжении, равные cr = fctm /Ecm;
1, 2 ¾ коэффициенты, принимаемые в соответствии с требованиями раздела 8.
Рисунок 6.5 — Диаграмма, связывающая главные растягивающие напряжения и главные
относительные деформации растяжения для железобетонного элемента с
диагональными (наклонными) трещинами
6.1.6.5 Зависимость между прочностью бетона на растяжение при изгибе fctm,cl и средней прочнос-тью на осевое растяжение fctm допускается принимать в следующем виде
, (6.23)
где h ¾ полная высота элемента, мм;
fctm ¾ средняя прочность на осевое растяжение, принимаемая по таблице 6.1.
