2.1 Общие сведения.
Солнечный параболоцилиндрический концентратор состоит из основания 1 и рамы 2 (рисунок 2.1), на которых, с углом наклона половины максимального зенитального положения солнца на южную сторону, жестко закреплен трубопровод 3, на котором сверху и снизу установлены подшипники 4 (качения или скольжения) со спицами 5 для крепления параболоцилиндрического концентратора 6. Последний, в нижней части, снабжен зубчатым колесом (полуколесом) 7, находящимся в зацеплении с червячным валом 8 реверсивного электропривода 9, установленного на основании 1 рамы 2. В верхней части концентратора 6 закреплен кронштейн 10, а на нем фотоэлементы левого 11 и правого 12 поворота, а с обратной стороны – фотоэлемент 13 заднего наблюдения. При этом, против кронштейна 10, в положении поворота его влево и вправо на 900, на раме 2 закреплены концевые выключатели 14 левый и 15 правый. Верхний конец трубопровода 3 соединен с расширительным бачком 16, а после него линия проходит через змеевик 17, через теплообменник 18 и возвращается на нижний конец трубопровода 3 по кольцевой схеме. Теплообменник 18, через вентиль 19 имеет снизу подвод холодной воды “Х”, и сверху отвод горячей воды “Г” в промышленный котел.
Концентратор 6 с трубопроводом 3 и приводом 9 должен размещаться на улице, расширительный бачок 11 и теплообменник 18 в помещении (рисунок 2.2). Гидросистема кипятильника (трубопровод 3, расширительный бачок 11, змеевик 17) заполняется низкокипящим теплоносителем (жидкостью), например тосолом, спирто-глицериновой смесью и т.д. Трубопровод 3 посредством кронштейнов 20 жестко закреплен на раме 2.

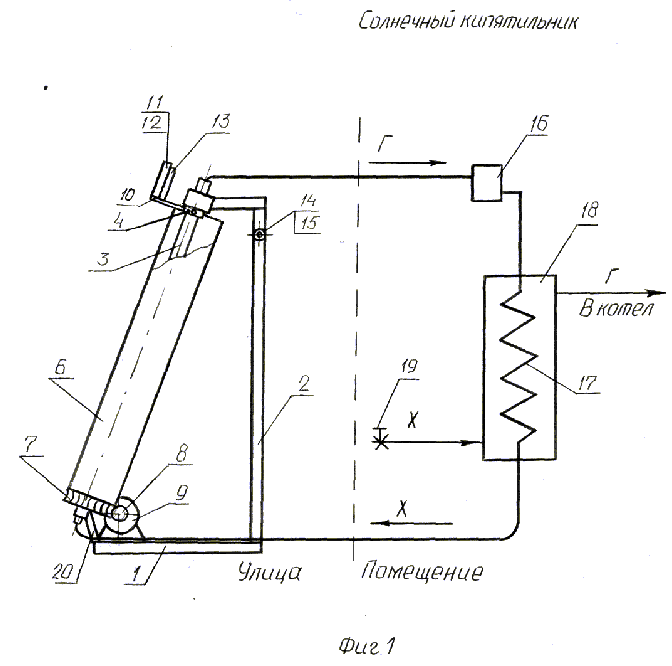

Рисунок 2.1 Схема лабораторной установки с параболоцилиндрическим концентратором. Вид спереди.

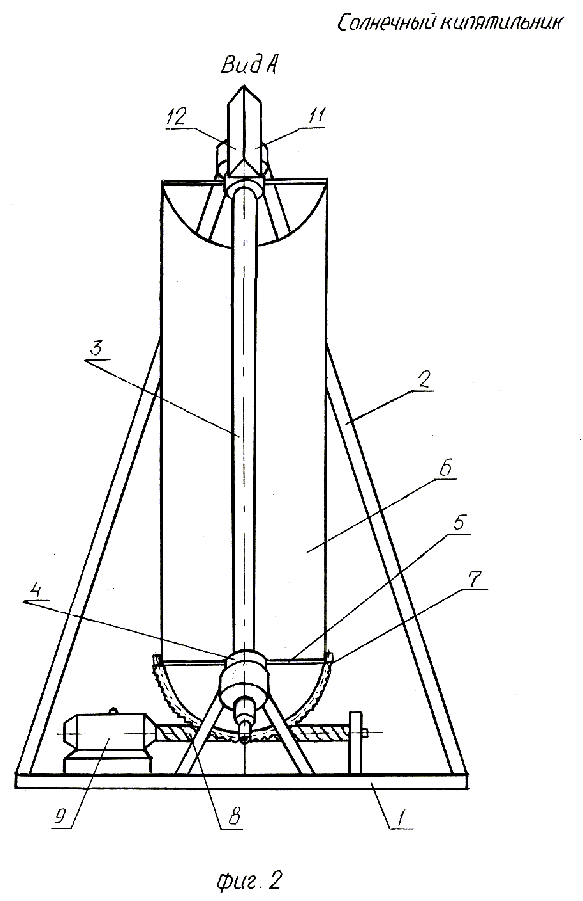

Рисунок 2.2 Схема солнечного водонагревателя с параболоцилиндрическим концентратором.
Электрическая схема солнечного водонагревателя с параболоцилиндрическим концентратором (рисунок 2.3) включает в себя разделительный трансформатор “Т” с выключателем “ВК”. Во вторичную обмотку трансформатора “Т” включен выпрямитель “В”. Фотоэлементы левого “Фл” (11) и правого “Фп” (12) поворота соединены встречно с обмоткой поляризованного малоточного реле “РП1” с нейтральным якорем, с левым и правым контактами замыкания, в цепях которых установлены обмотки силовых реле “РС1” и “РС2”. Между контактами РС1 и РС2.2 подключен реверсивный привод “М” (9) постоянного тока в цепь выпрямителя “В”. Каждая фаза питания имеет нормально замкнутые контакты концевых выключателей КВл-левого и КВп-правого. В схему также входит фотоэлемент Фз (13) заднего наблюдения включенного на обмотку собственного поляризованного реле “РП2”, контакты замыкания которого включены в цепь питания собственного силового реле “РС3” с параллельно разомкнутыми контактами “РС3.1”, а также с ними включены нормально замкнутые контакты “РС2.1”. При этом в цепи питания реверсивного привода “М” последовательно с нормально замкнутыми контактами “РС2.2” включены нормально замкнутые контакты “РС3.2” с параллельным их переключением.
Рисунок 2.3 Электрическая схема лабораторного параболоцилиндрического концентратора.
