Процесс установки ОС NetWare

Набор установочных файлов NetWare v.3.11 включает в себя следующие файлы:

Server.exe – ядро ОС файл-сервера

*.dsk – драйверы диска

*.lan – драйверы ЛВС

*.nlm – загрузочные модули NetWare

Терминология по установке

• Внутренний номер протокола IPX – логический №, являющийся уникальным для ф.с. на процессоре 80386 (?)

• DCB – плата сопроцессора диска (Disk Coprocessor Board) , интерфейс между центральными устройствами ПЭВМ и контроллером диска (обеспечивает выполнение операций записи и выборки данных)

• Загрузочные файлы – исполняемые программы DOS, которые загружают ОС на рабочую станцию, а также дополнительные драйверы, загружают оболочку NetWare и предоставляют доступ к сети

• Имя ф.с. – уникальное имя, которое может иметь от 2-х до 4-х символов, пробелы и точки (?) не разрешаются

• NIC – сетевая плата (Network Interface Card)

• Разделы диска – логические области на жестком диске, внутренний жесткий диск имеет раздел DOS и NetWare, либо только раздел NetWare, сетевые тома создаются в разделе NetWare

• Сетевой номер – отличается от внутреннего, соответствует числу, которое определяет схему соединения и присваивается драйверу ЛВС с помощью утилиты BIND

• Файл autoexec.ncf – является одним из загрузочных файлов ф.с., содержит команды, необходимые ф.с. для завершению процесса загрузки, загружается из SYS:SYSTEM

• Файл startup.ncf – является одним из загрузочных файлов ф.с., содержит команды, необходимые для загрузки драйверов дисков лдя ф.с., помещается на диск, с которого вы загружаетесь, монтирует том SYS, а затем передает управление файлу autoexec.ncf

• Форматирование низкого уровня – производится с помощью модуля install для подготовки жесткого диска. Утилита install является основной утилитой установки ф.с.

Установка программного обеспечения ф.с

1. Загрузка DOS

2. Создание раздела DOS (с помощью утилиты FDISK)

3. Форматирование раздела DOS (format c: /s)

4. Копирование системных дискет на диск С

5. Создание файла autoexec.bat на ф.с.

6. Запуск программы Server (с диска С)

7. Присваивание имени ф.с.

8. Ввод внутреннего сетевого номера (протокола IPX) сети

9. Загрузка драйверов диска

10. Загрузка DISK SET (если это требуется для DCB)

11. Загрузка Install

12. Создание раздела NetWare

13. Создание томов NetWare

14. Монтирование диска

15. Копирование соответствующих файлов в каатлоги SYSTEM и PUBLIC

16. Загрузка NMAGENT

17. Загрузка драйверов ЛВС

18. Загрузка других модулей (в случае необходимости)

19. Привязка протокола IPX к драйверу ЛВС

20. Присваивание сетевого номера

21. Создание autoexec.ncf

22. Создание startup.ncf

23. Выход из утилиты install

Установка ПО рабочей станции

1. Создание конфигурации на сетевой плате и установка ее в рабочей станции

2. Загрузка DOS

3. С помощью WSGEN.EXE создать IPX.COM

4. Создание загрузочного диска для рабочей станции

5. Запуск рабочей станции

6. Подключение к ф.с.

Система «под ключ»

Отличается тем, что создает автоматизированную среду пользователя, которая обеспечивает доступ к необходимым сетевым утилитам и периферийным устройствам. Для создания такой системы надо создать следующие элементы:

1. Файл autoexec.bat на загрузочной дискете, который

• загружает IPX

• загружает Net x

• переходит на сетевой диск

• запускает процедуру входа в систему (login)

пример:

autoexec.bat

ipx

net 3

f:

login имя_пользователя

2. сценарии входа, которые

• назначают требуемые сетевые устройства

• назначают требуемые поисковые устройства

• по необходимости приветствуют пользователя, создают варианты среды в сзависимости от условий if...then, запускают меню

3. создается меню, настроенное на нужды конкретного пользователя, и помещается в общедоступный каталог или в каталог, в котором по умолчанию будет находиться пользователь п завершению работ сценария входа. Пользователю необходимо, чтобы одно из поисковых устройств соответствовало общедоступному каталогу

4. варианты выполнения меню из сценария входа

примеры:

menu имя файла меню

exit "menu или файл"

exit "s", где S - файл, содержащий следующие команды:

menu,

logout<ctrlz>

Технические характеристики NetWare версии 3.11

Число одновременно обрабатываемых файлов на сервере	До 100 000
Число одновременных TTS-транзакций	До 10 000
Число томов на сервере	До 64
Число жестких дисков в одном томе	До 32
Число жестких дисков на сервере	До 2048
Число элементов каталога в томе	До 2 097 152
Max размер файла	4 Гбайт
Max размер тома	32 Гбайт
Max размер адресуемой дисковой памяти	32 Гбайт
Max объем адресуемого ОЗУ	4 Гбайт

NetWare v.3.11 работает на любом ПЭВМ типа 386, 486 или на совместимой с ними ПЭВМ. Ф.с. должен иметь ОЗУ по крайней мере 4 Мбайта.

К внутренним сетевым устройствам относятся сетевая плата NIC и аналог платы на рабочей станции. Сеть требует использования локальной ОС (DOS, OS/2), а также сетевой ОС.

Топология - это физическая схема или структура сети. Наибольшее распространение имеют три топологии: шина, звездообразное кольцо и смешанная топология шина-звезда.

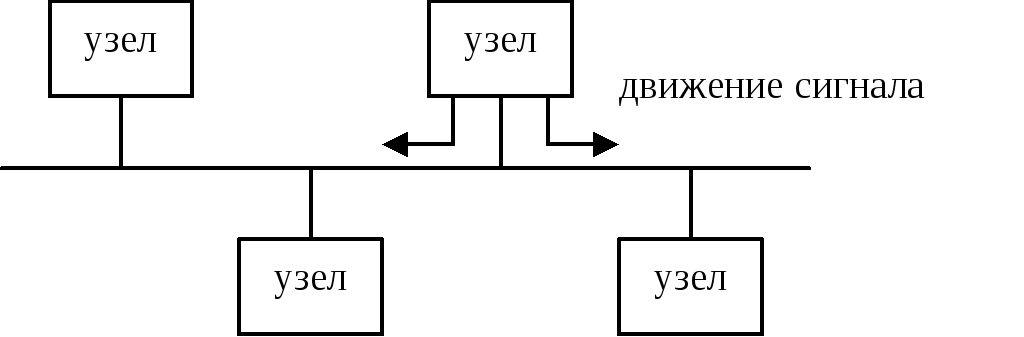

Ш ина

З вездообразное кольцо

Ш ина-звезда
