5.2. Механизированная сварка в среде углекислого газа тавровых соединений
5.2.1. Конструкции и размеры тавровых соединений арматуры с элементами проката, выполняемые механизированной сваркой в среде углекислого газа типа Т10-Мс и Т11-Мц, должны соответствовать при веденным на рис.5.7 и в табл.5.4.

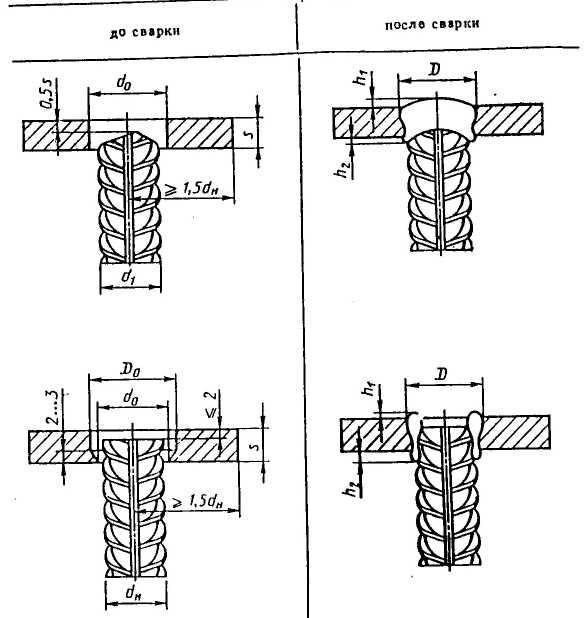

Рис.5.7 Конструкции тавровых соединений, выполняемых механизированной сваркой в среде СО2в сквозное отверстие (а) и цинкованное отверстие (б) (соответственно типа Т10-Мс и Т11-Мц)
Таблица 5.4
Размеры в мм | |||||||||
Обозначение типа соединения, способа сварки |
Класс аркатуры |
dн |
S |
d0 |
D0 |
S/dн |
h1 |
h2 |
D |
Т10-Мс |
A-I, А-II, А-III, Ат-IIIС |
12 |
³8 |
d1+2 |
d0+10 |
³0,5 |
0-1 |
4-5 |
22-26 |
14 |
26-30 | ||||||||
16 |
28-32 | ||||||||
Т11-Мц |
18 |
³10 |
0-2 |
5-6 |
30-35 | ||||
20 |
35-42 | ||||||||
22 |
³ 12 |
38-44 | |||||||
25 |
46-48 |
Примечания: 1. Арматура класса Ат-IIIС может применяться диаметром до 18 мм.
2. Для арматуры классов A-III и Ат-IIIС значение S/dн³0,55
5.2.2. Сварку элементов закладных изделий осуществляют, как правило, в кондукторах. Допускается собирать стержни с пластинами на прихватках штучными электродами. Прихватки должны быть расположены с двух противоположных сторон стержня в нижней части разделки.
5.2.3. Параметры режимов механизированной сварки в среде СО2 и их рекомендуемые значения приведены в табл.5.5.
Таблица 5.5
Диаметр стержня (dн), мм |
Толщина пластины (d), мм |
Значение параметров режима сварки | |||
сварочный ток* (Iсв), А |
напряжение на дуге (Uq), В |
скорость, м/ч | |||
подачи электродной проволоки (V) |
наплавки при настройке полуавтомата (V) | ||||
12-16 |
7-12 |
380-400 |
32-34 |
340-400 |
45-35 |
18-25 |
10-18 |
400-440 |
34-36 |
400-450 |
34-27 |
* Ток постоянный, обратная полярность.
Сварка должна выполняться проволокой сплошного сечения диаметром 2 мм при расходе газа от 1000 до 1200 л/ч. Настройку полуавтомата на оптимальный режим, который характеризуется малым раабрызгиванием, ровным и непрерывным горением дуги и правильным формированием шва, следует осуществлять путем наплавки пробных валиковых швов на пластину.
5.2.4. Расположение сварочной горелки относительно свариваемых деталей, расстояние между кромками сопла и мундштука, а также вылет электродной проволоки должны соответствовать указанным на рис.5.8 и 5.9. Сварку следует вести углом назад (величина угла должна составлять 75°).

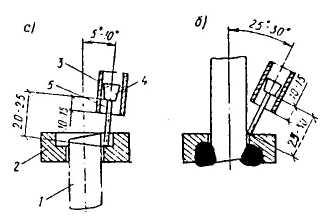

Рис. 5.8. Схема с основными (а) и подварочным (б) швами в тавровом соединении стержней диаметром 12-16 мм 1 - стержни; 2 - пластина:3 - сопло сварочной горелки; 4 - мундштук; 5 - сварочная проволока
Рис.5.9. Схема сварки основным (а) и подварочным (б) швами в тавровом соединении стержней диаметром 18-25 мм 1 - стержень; 2 - пластина; 3 - сопло сварочной горелки; 4 - мундштук; 5 - сварочная проволока
5.2.5. Перед сваркой следует удалить остатки воздуха из шлангов продувкой их углекислым газом.
5.2.6. Тавровые соединения стержней диаметрами 12-16 мм с пластиной должны выполняться в два этапа (рис.5.8):
1) наплавить основной шов (рис.5.8,а). При этом конец электродной проволоки следует перемещать по кругу вдоль стенки отверстия в пластине закладного изделия. Наплавка основного шва заканчивается после полного заполнения отверстия;
2) наложить подварочный кольцевой однопроходный шов (рис.5.8,б), Для этого следует возбудить дугу на пластине в 5-7 мм от отверстия (рис.5.10). Затем конец электродной проволоки перемещают вокруг стержня на расстояние 1-2 мм от кромки отверстия. Сварку следует закончить после перекрытия начала шва и вывода дуги на пластину по касательной на расстояние 10-15 мм.
Рис.5.10. Порядок сварки подварочными швами а - первым полукольцевым швом; б - вторым полукольцевым швом
5.2.7 Тавровые соединения стержней диаметрами 18-25 мм с пластиной должны выполняться в два этапа (рис.5.9).
1) за один проход следует наплавить основной кольцевой шов. При этом заплавляется зазор между стержнями и стенкой отверстия в пластине закладного изделия (рис.5.9,а);
2) наложить два полу кольцевых подварочных шва (рис. 5.9,б) по схеме, приведенной на рис. 5.10. Второй полукольцевой шов должен выполняться через 10-15 с после окончания наплавки первого полукольцевого шва.
5.2.8. При изготовлении изделий типа "закрытый столик" вначале рекомендуется производить сварку двух основных швов по концам каждого анкерного стержня, а затем сварку подварочных швов.
