Анализ производительности ЛВС

Для оценки производительности существует целый ряд сетевых систем управления, предназначенных для получения статистической информации о любом из узлов сети.

Самым легким методом анализа является разделение системы на уровни, используя модель OSI, т.к. на любом уровне используются различные параметры для определения производительности системы.

В упрощенной модели OSI представляют обычно 3 уровня:

Физический уровень

Уровень звена данных

С етевой

Первым шагом при анализе производительности сети является измерение параметров работы сети, таких как ежедневные нагрузки (непрерывные и пиковые), изменение нагрузок по времени, различные типы ошибок низкого уровня.

Вторым шагом - интерпратация собранной информации. Надо определить и ввести показатели производительности. К ним относятся:

  1. Коэффициент использования сети. Определяется как фактическое количество бит, переданных по сети в любой момент времени, деленное на max возможное число бит, которое можно передать за этот же промежуток времени. Таким образом, 100% коэфф. использования сети определяется как передача максимально возможного кол-ва бит за секунду без нарушения технических условий сети. Система анализа производительности локальной сети фирмы Hewlett Packard предоставляет средства для сбора информации о коэфф. использования сети. Информация может быть представлена как в графическом виде, так и распечатана и записана на диск для периодического сравнения. Коэфф. использования или нагрузка сети может резко меняться в зависимости от активности ее узлов. Если сеть подсоединена к большому количеству рабочих станций автоматизированного ?, то во время передачи изображений от одной рабочей станции к другой трафик становится пульсирующим, а кадры длинными. Нагрузка сети может также зависеть от привычек пользователя. Всегда надо знать наивысший мгновенный пик в пределах минуты в течении дня.

  2. Измерение ошибок на нижних уровнях. Количество ошибок, возникющих пр иработе сети, также определяет ее производительность. Это неправильные контрольные последовательности кадров в сетях IEEE 802 на уровнях 1-2, рассогласование кадров, затянувшаяся передача данных, укороченные кадры, конфликты.

    1. Неправильные контрольные последовательности кадров. Контрольная последовательность рассчитывается исходным узлом и передается вместе с кадром. Принимающий узел пересчитывает контрольную последовательность кадра, используя полученные данные, и сравнивает ее с исходныой контрольной последовательностью для определения ошибок (4 последних бита кадра).

    2. Рассогласованные кадры. Имеют неправильную контрольную последовательность, общее количество бит в кадре не делится на 8. Такие кадры возникают в результате работы повторителей или блоков доступа к среде, которые в свою очередь способствуют появлению ошибки.

    3. Затянувшаяся передача данных. Такие кадры превышают максимально допустимую длину кадра в сети, и бычно являются показателем сбоя передатчика. Но основная причина возникновения слишком длинных кадров - это плохое соединение. Бывает трудно определить неисправный узел, хотя кадры записываются на диск. Кадры могут не содержать информацию о том, откуда они были переданы.

    4. Укороченные кадры. Короче минимально допустимой длины кадров. Появляются в рез-те конфликтных ситуаций в сети. Они могут быть разной длины в зависимости от многих факторов, на содержат <64 байт. Такой кадр настолько мал, что не содержи достаточно информации для определения его происхождения, поэтому не всегда возможно определить те узлы, которые принимали участие в конфликте.

    5. Конфликты. Не являются ошибками и возникают в результате нормальных операций доступа к среде. В большинстве сетей не наблюдается большого количества конфликтных ситуаций, т.к. метод множественного доступа с контролем несущей и обнаружением конфликтов (802.3) хорошоработает в большинстве сетевых ситуаций.

Выдается

Сводка работы сети - таблица, которая содержит информацию о коэффициенте использования сети и ее пропускной способности, об ошибках и конфликтах, размере кадров и т.д. ДЛя сбора такой информации необходимо выбрать меню статистики сети. В этом меню пользователь может выбрать 3 измерения:

  • время выборки

  • продолжительность измерения

  • границы отображения

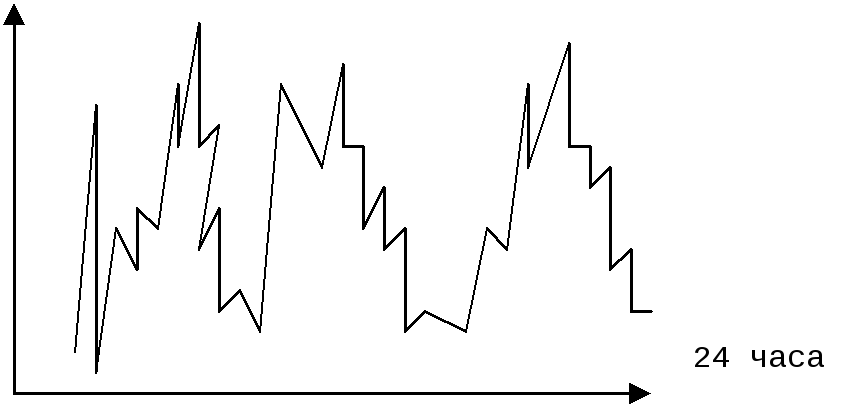

Коэф. использования сети в зависимости от времени использования

С истема анализа позволяет произвести различные замеры со временем выборки от 1 сек. до 4 часов.

О шибки и конфликты

Частота появления конфликтов измеряется в течении к.л. времени (например, 24 часа).

Часто сеть характеризуется большим количеством конфликтов, поскольку обмен информацией происходит главным образом между терминалами.

Определяется также непрерывная последовательность кадров, рассогласованные кадры, затянувщиеся кадры, укороченные кадры.

Р азмер кадра. Средний размер кадра в зависимости от времени.

Важной информацией является не фактическое значение размера кадров, а изменение этих значений в то время, когда происходят измерения. Изменения, особенно пики, показывают, что осуществляется передача больших файлов. Размер кадра является важным параметром, т.е. если размер кадра очень мал, это означает, что пропускная способность сети используется не в полной мере.
