Нормы водопотребления
№ пп |
Наименование водопотребителя |
Среднесуточная норма водопотребления, л/сут. |
1 |
Жилые дома, не оборудованные внутренним водопроводом и канализацией с водоснабжением из уличных водоразборных колонок (на одного жителя) |
50 |
2 |
Жилые дома, оборудованные внутренним водопроводом и канализацией (на одного жителя): - без ванн - с ваннами и местными водонагревателями - с центральным горячим водоснабжением |
125 160 230 |
3 |
Больница (на одну койку) |
200 |
4 |
Баня (на одного посетителя) |
180 |
5 |
Магазин продовольственный (на одно рабочее место, 20 м2 площади торгового зала) |
250 |
6 |
Коровы молочные (на одну голову скота) |
100 |
7 |
Телята на откорме (на одну голову скота) |
30 |
8 |
Свиньи на откорме (на одну голову скота) |
15 |
9 |
Ветеринарная лечебница (на одно животное) |
50 |
10 |
Ремонт тракторов (одна единица) |
1500 |
11 |
Ремонт грузовых автомобилей (одна единица) |
700 |
12 |
Хлебопекарня (на 1 т хлеба) |
1000 |
13 |
Хлебозавод (на 1 т хлеба) |
3500 |
14 |
Молочный завод (на 1 т продукции) |
9000 |
15 |
Мясокомбинат (на 1 т продукции) |
10000 |
Приложение Д
Стандартные диаметры и соответствующие им значения удельных сопротивлений для стальных водогазопроводных труб
dcт, мм |
Удельное сопротивление труб, А | |
(с/л)2 |
(с/м3)2 | |
8 |
225,5 |
225500000 |
10 |
32,95 |
32950000 |
15 |
8,8 |
8800000 |
20 |
1,643 |
1643000 |
25 |
0,437 |
437000 |
32 |
0,094 |
94000 |
40 |
0,044 |
44000 |
50 |
0,011 |
11000 |
70 |
0,0029 |
2900 |
80 |
0,0012 |
1200 |
100 |
0,00027 |
270 |
125 |
0,000086 |
86 |
150 |
0,000034 |
34 |
175 |
0,000019 |
19 |
200 |
0,0000093 |
9,3 |
225 |
0,0000048 |
4,8 |
250 |
0,0000026 |
2,6 |
300 |
0,00000094 |
0,94 |
350 |
0,00000041 |
0,41 |
400 |
0,00000021 |
0,21 |
Приложение Е

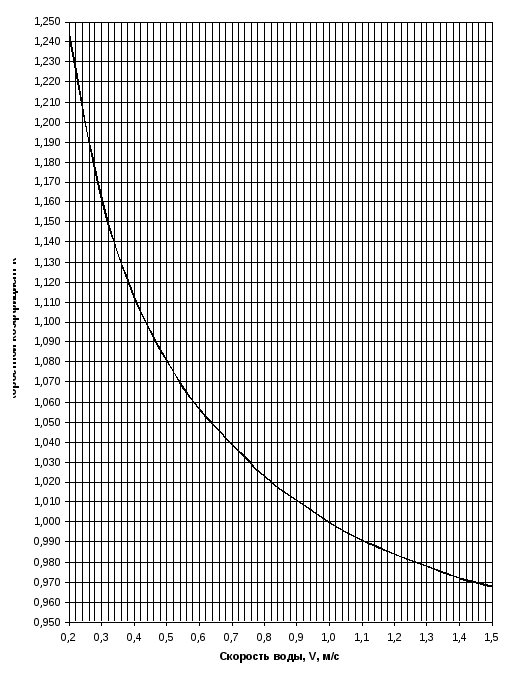

Зависимость величины скоростного коэффициента k
от действительной скорости воды в трубопроводе
Приложение Ж
Минимальные свободные напоры
№ пп |
Наименование |
Величина, м |
1 |
В сети водопровода населенного пункта: - при одноэтажной застройке …………………………. - при большей этажности на каждый этаж добавить …………………………………………………… |
10
4 |
2 |
В сети у водоразборных колонок ……………………… |
10 |
3 |
При одноэтажных зданиях животноводческих ферм ………………………………………………………….. |
8 |
4 |
В сети производственного водопровода: - на вводе в молочный завод ………………………….. - на вводах других водопотребителей ………………. |
20 *) |
*) – по технологическим характеристикам оборудования.
