3.4 Перекрытия и полы
Конструкция перекрытий - плиты с пустотами. Раскладка плит перекрытий показана в приложении Г, спецификация показана в таблице 3.
Отметка пола второго этажа – 3.30. В жилых комнатах - линолеум, в санузлах – кафель.
Таблица 3 – Спецификация плит перекрытий.
№ Позиции |
Наименование |
Количество |
Примечание | |
П1 |
ПБ 66-30 |
4 |
| |
П2 |
ПБ 51-30 |
6 |
| |
П3 |
ПБ 56-6 |
4 |
| |
П4 |
ПБ 41-6 |
4 |
| |
П5 |
ПБ 51-10 |
2 |
| |
П6 |
ПБ 41-30 |
4 |
| |
П7 |
ПБ 66-30 |
4 |
| |

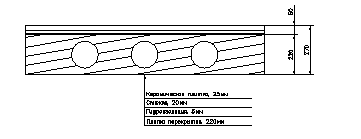

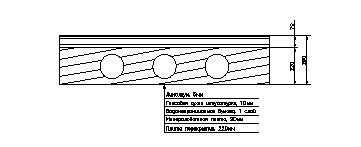

Тип пола: а) в жилых помещениях, кухнях. б) в ванной и туалете
|
| |||
3.5 Крыша
Крыша – верхняя конструкция, отделяющая помещения здания от внешней среды и защищающая их от атмосферных осадков и других внешних воздействий.
Конструкция покрытия – скатная, чердачная, материал кровли – металлочерепица. Тип водостока: наружный неорганизованный.

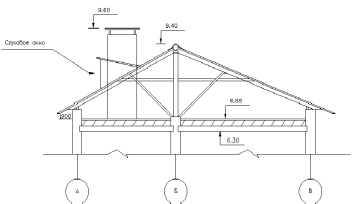

План крыши приведен в приложении Д, продольный разрез крыши, в приложении Ж.
3.6 Лестничная клетка
Лестницы предназначены для обеспечения вертикальной связи помещений, находящихся на разных уровнях, и для использования в качестве аварийных путей эвакуации.
По назначению различают: основные или главные,- общего пользования; вспомогательные – чердачные, подвальные, запасные, пожарные, аварийные; входные.
По расположению в здании лестницы различают: внутренние закрытые – в лестничных клетках; внутренние открытые – в парадных вестибюлях, холлах; внутриквартирные, служащие для связи жилых помещений в пределах одной квартиры при расположении ее в двух-трех уровнях; наружные.
Каждая лестница состоит из наклонных маршей и горизонтальных лестничных площадок, этажных и промежуточных.
По материалам лестницы различают: деревянные, бетонные, железобетонные, из естественных камней, металлические.
По способам изготовления различают сборные и монолитные. Сборные могут быть крупно- или мелкоэлементными.
Горизонтальная плоскость ступеней называется проступь, вертикальная – подступенок. Вертикальная плоскость сверху заканчивается валиком, выступающим на 20…30 мм, или выполняется наклонной для удобства ходьбы. Высота ступени А=135…200 мм, ширина не менее 250 мм. Размеры ступеней устанавливают исходя из средней величины шага человека по горизонтали(600 мм).
По количеству маршей в пределах одного этажа лестницы делят на одномаршевые, двухмаршевые, трехмаршевые, четырехмаршевые. Применяются лестницы с перекрещивающимися маршами, с забежными ступенями, винтовые, криволинейные, комбинированные.
Размеры лестничной клетки принимаются в осях по заданной схеме плана.
Для определения размеров лестничных маршей и площадок выполняется графическая разбивка лестничных маршей на ступени. Разбивка производится в следующем порядке:
1) определяется высота марша
hм=hэт/2, м
где, hм – высота марша, м
hэт – высота этажа, м
hм=3,30/2=1,65 м
2) определяется количество подступенков в марше
n= hм/ hст, м
hст – высота подступенка, м
n=1,65/0,15=11подступенков
3) определяется длина горизонтальной проекции марша
Lм=na•a, м
где na – количество ступеней без одной;
a – ширина проступи, м
Lм=(11-1)•0,3=3 м
Ширина лестничных площадок принимается не менее ширины марша и не менее 120 см; ширина марша, согласно действующему СНИПу, должна быть не менее 105см. Между маршами предусматривается зазор не менее 10 см для пропуска пожарного рукава.
В проектирование входного узла включается: решение о размещении входной двери, тамбурной перегородки с дверью, плиты крыльца и определение числа ступеней в цокольном и подвальном маршах.
Отметка верха коробки входной двери принимается по отметке междуэтажной площадки за вычетом высоты площадки – 15 см и запаса – 15 см.
Ширина тамбура принимается равной ширине междуэтажной площадки, но не менее ширины полотна входной двери.
Тамбурная перегородка располагается в плоскости ребра междуэтажной площадки.
Отметка плиты крыльца должна быть ниже на два и более сантиметра отметки пола тамбура, чтобы не допустить залива атмосферными осадками пола тамбура. Толщина стандартной плиты – 15 см. Ширина плиты крыльца не менее 120 мм.
Число ступеней в цокольном марше определяется разностью отметок полов в тамбуре и первого этажа.
Отметка низа цокольного марша
-0,9-0,0 = -0,9
2) Определяем количество ступеней в марше
m = 0,9/0,15 = 6
3) Определяем количество проступей в марше
n = m-1 = 6-1 = 5
4) Определяем ширину горизонтальной проекции марша
LM = ln • n = 0,3 • 5 = 1,5
Архитектурная отметка земли: -1,09 м.
Конструкция лестницы показана в приложении К
