Отчет по лабораторной работе №2
«Исследование пассивного двухполюсника при питании от источника синусоидального напряжения»
Выполнил: гр. ГЧ-31 Коваленко А.В.
Проверил: Горелов С.В.
Новосибирск 2014
Лабораторной работе №2
Исследование пассивного двухполюсника при питании от источника синусоидального напряжения.
Цель
работы: Определение
параметров индуктивной катушки и
конденсатора при работе на переменном
токе. Изучить способ повышения коэффициента
мощности cos
 электрической цепи.
электрической цепи.
Приборы
и оборудование:

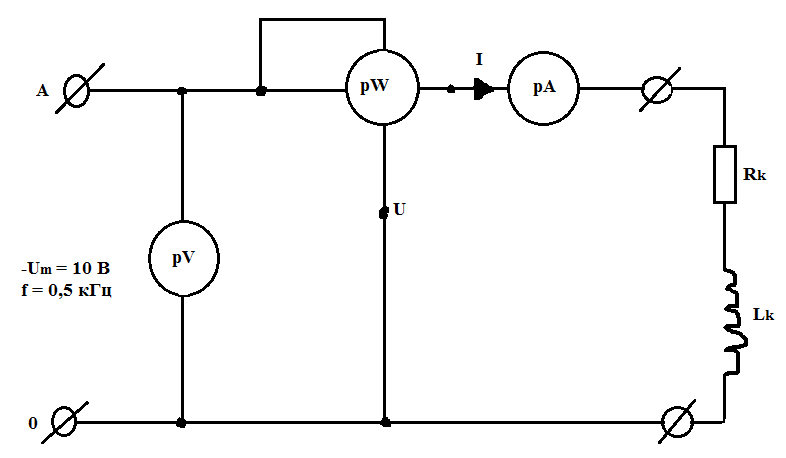

 В качестве исследуемого двухполюсника
используется катушка индуктивности с
параметрами
 ,
,

 и конденсатор.
и конденсатор.
Питание
двухполюсника
осуществляется от регулярного источника
синусоидальных сигналов. Ток на выходе
двухполюсника и напряжение измеряется
с помощью цифрового мультиметра, мощность
измеряется  цифровым щитовым ваттметром.
Повышение коэффициента мощности cos
 электрической цепи в лабораторной
работе реализуется с помощью магазина
емкости.
электрической цепи в лабораторной
работе реализуется с помощью магазина
емкости.

Таблица №1. Расчетные значения исследуемой катушки.
|
 | U,В |
 | P, мВт |
 |
 |
 |
 | cos
						 |
 |
| 100 мГн | 4 | 11,1 | 2,7 | 360,36 | 186 | 307,62 | 98 | 0,58 | 43 |
| 40мГн | 4 | 27,2 | 44 | 147 | 78 | 129,9 | 41 | 0,48 | 61 |
| 10мГн | 4 | 132 | 172 | 30 | 18 | 24 | 8 | 0,43 | 57 |

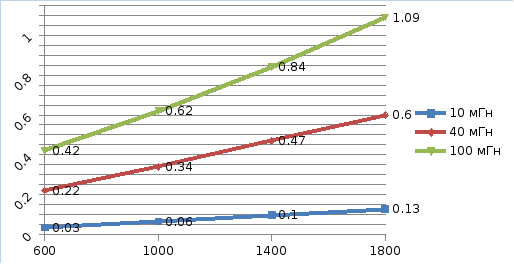

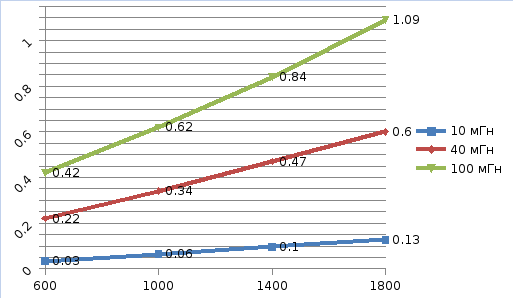

Таблица № 2 Результаты эксперимента.
|
 | f = 600, кГц | f = 1000, кГц | f = 1400,кГц | f =1800,кГц | |
| 100 мГн | U | 4 | 4 | 4 | 4 |
| I | 9,6 | 6,5 | 4,75 | 3,67 | |
| U/I | 0,42 | 0,62 | 0,84 | 1,09 | |
| ω*L | 0,37 | 0,62 | 0,86 | 1,11 | |
| 40 мГн | U | 4 | 4 | 4 | 4 |
| I | 18,55 | 11,8 | 8,55 | 6,6 | |
| U/I | 0,22 | 0,34 | 0,47 | 0,6 | |
| ω*L | 0,15 | 0,26 | 0,36 | 0,46 | |
| 10 мГн | U | 4 | 4 | 4 | 4 |
| I | 116 | 60 | 41,5 | 31,5 | |
| U/I | 0,034 | 0,064 | 0,096 | 0,127 | |
| ω*L | 0,03 | 0,05 | 0,07 | 0,09 | |
 ;
;

 ;
;

 ;
;
 .
.

Таблица №3. Результаты эксперимента
| U, B | Xc, 0м | C, мкФ |
 |
| I,мА= 50,7 | 93,02 | ~ 1,7 | Cэ= C1+ С2+ С3 |
| I1,мА=6,27 | 975,61 | ~ 0,2 | |
| I2,мА=13,5 | 400 | ~ 0,4 | |
| I3,мА=30 | 150,44 | ~ 1,1 |
Таблица №4. Результаты эксперимента.
| I,мА | 9,26 | Xc= Uc/I,Ом | С = 1/(wXc), мкФ | Проверка |
| U,В | 5 | 546,47 | 0,29 |
 |
| Uc1,В | 3,46 | 376,08 | 0,423 | |
| Uc2,В | 1,37 | 148,91 | 1,096 |










Вывод: Определила параметры индуктивной катушки и конденсатора при работе на переменном токе.
Ответы на контрольные вопросы
-
Основными параметрами переменных синусоидальных функций являются амплитуда  ,
	частота f,
	период Т и начальный угол ,
	частота f,
	период Т и начальный угол . .
-
По второму закону Кирхгофа алгебраическая сумма всех падений напряжений на участках замкнутого контура электрической цепи в каждый момент времени равна нулю:  ; ; . .
-
На векторной диаграмме действующие значения напряжений изображают вектора, длины которых равны численным значениям токов и напряжений, а углы между ними соответствуют фазовым сдвигам.

 ,мА
,мА ,
			Ом
,
			Ом ,Ом
,Ом ,Ом
,Ом ,
			Гн
,
			Гн
 ,град
,град
