2.2. Определение внешних сил, действующих на сооружение
К внешним силам, действующим на сооружение, относятся:
активное и пассивное давление грунта;
гидростатическое давление;
временная равномерно распределённая нагрузка от перегрузочных механизмов, железнодорожных составов, автотранспорта, складируемых грузов и т. д.;
швартовные нагрузки от судов;
нагрузки от навала и удара судов;
ледовые нагрузки, действие волн и др.
Все упомянутые нагрузки определяются расчётом на основании действующих СНиПов (см. стр. 4) и СН, а также действующих инструкций (см. перечень литературы).
В курсовом проекте в расчёте принимаются нагрузки от давления грунта, равномерно распределённой нагрузки от перегрузочных механизмов, транспорта, грузов и др. (g0), а также учитывается взвешивающее действие воды.
2.2.1. Определение активного и пассивного давлений грунта
При определении активного и пассивного давлений грунта шпунтовая стенка по высоте разбивается на четыре участка (рис.3,4). Участок АВ включает консольную часть стенки, участки ВС и СД - соответственно верхнюю и нижнюю пролётные части шпунта, участок ДЕ - часть шпунта, защемлённую в грунте
Высота участка АВ равна высоте консоли hk;
высоты участков ВС и СД равны
hВС = hСД = (1,15Нст -hk)/2;
высота участка ДЕ — hДЕ =Нз - 0,15Нст.
Горизонтальная составляющая интенсивности активного давления грунта со стороны засыпки (с учётом деформации шпунта и податливости анкеров) определяется по формуле
prh = pah·γc1, (1)
где pah - горизонтальная составляющая интенсивности активного давления, определяемая по формуле:
pah =qy·λa — c·λac (2)
где qy - интенсивность вертикального давления грунта, кПа, определяемая по форммуле (3);
λa - коэффициент горизонтальной составляющей активного давления грунта, определяемый по приложению А при δ =2/3φ, но не более 300 (δ-угол трения грунта о тыловую грань сооружения);
c - удельное сцепление грунта, кПа;
λac - коэффициент горизонтальной составляющей активного давления грунта от сил сцепления, определяемый по приложению А.
qy = g0+Σγi·Δyi (3)
где g0 - равномерно распределенная нагрузка на поверхности грунта,
γi; Δyi - соответственно расчетное значение удельного веса и толщина слоя однородного грунта.
γc1- коэффициент условий работы, учитывающий деформацию шпунта и податливость анкеровки, определяется по формулам:
при y ≤ hк (участок АВ, включая точки А и В)
γc1
=1+(3-5n); (4)
при hк < y ≤ 0,5 (1,15Нст+hк ) (участок ВС, включая точку С)
γc1
=
(5)
при 0,5 (1,15Нст+hк ) < y< 1,15Нст (участок СД)
γc1
=(6)
при y ≥ 1,15Нст (участок ДЕ, включая точки Д и Е)
γc1 =0,9, (7)
где y - расстояние от поверхности грунта (территории причала) до точки, в которой определяется давление;
Hст - свободная высота стенки;
hk – высота консольного участка;
n =hk / 1,15 Hст
Формулы (4)-(7) справедливы для гибких шпунтов при жёсткости приведенного сечения шпунта EI≤120 МН·м2 (в курсовом проекте все металлические шпунты за исключением трубошпунта можно считать гибкими).
В других случаях пользуются результатами специальных исследований, но допускается на предварительной стадии (и в курсовом проекте) при EI >300 МН·м2 пользоваться формулой (1), принимая γc1 по формуле
γc1
= (8)
а при 120 < EI ≤ 300МН·м2- по линейной интерполяции между вычисленными значениями по формулам(4)-(7) и (8).
В курсовом проекте указанная ситуация возникает при проектировании больверка из железобетонного шпунта таврового профиля.
Е - начальный модуль упругости бетона, принимаемый в курсовом проекте равным 31500Мпа.
I - приведённый момент инерции, принимаемый по приложению Б;.
Примеры эпюр активного давления грунта для сочетаний 1 и 2 приведены на рис. 3, 4.
Пассивное давление грунта в курсовом проекте определяется с учетом трения грунта о стенку при δ = φ (но не более 30°).
Расчетное
значение горизонтальной составляющей
интенсивности пассивного давления
грунта на глубине
при горизонтальной поверхности грунта
перед стеной определяется по формуле:
pph = qy·λp +c·λpc, (9)
где qy - интенсивность вертикального давления грунта, кПа, определяемая по формуле (3);
λp
-
расчетное значение коэффициента
пассивного давления грунта на глубине
,
определяемое по Приложению Б;
с - удельное сцепление грунта, кПа;
λpс - коэффициент горизонтальной составляющей пассивного давления грунта от сил сцепления, определяемый по Приложению Б.
По полученным данным строится результирующая эпюра давления грунта на стенку, для чего ординаты эпюр pаh и pph- взаимно вычитаются (рис. 5b).

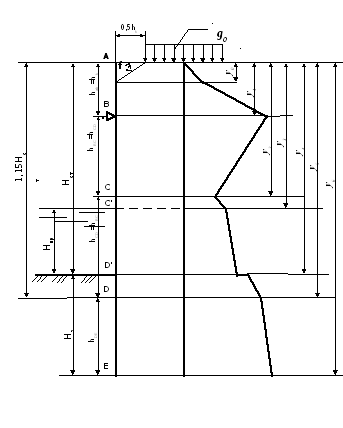

Рис. 3. Эпюра активного давления грунта (сочетание 1)

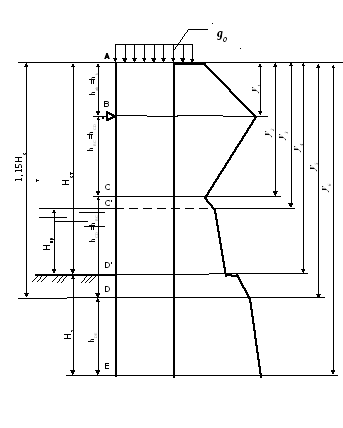

Рис. 4. Эпюра активного давления грунта (сочетание 2)
