.pdfРис. 4.1. Эскиз вторичного контура:
1 – электроды сварочные; 2 – электрододержатель; 3 – плита подвижная; 4 – хобот; 5 – колодка; 6 – шина гибкая; 7 – вторичный виток сварочного трансформатора
11
|
|
|
|
|
|
|
|
Таблица 4.1 |
|
Допускаемые плотности тока на элементах вторичного контура |
|||||||||
|
|
|
|
|
|
|
|||
Элемент вторичного контура |
Принятый ма- |
|
Условия охлаждения |
Допускаемая |
|||||
|
териал или |
|
|
|
|
|
|
плотность то- |
|
|
марка сплава |
|
|
|
|
|
ка (приня- |
||
|
|
|
|
|
|
|
|
тая), А/мм2 |
|
Электрододержатели (F2) |
Бронза БрХ |
|
|
Водяное интенсивное |
20...50 (35) |
||||
|
|
|
|
внутреннее |
|
||||
|
|
|
|
|
|
|
|
|
|
Плита подвижная (F3) |
Медь М3 |
|
|
Водяное |
2,0...3,0 (2,0) |
||||
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
Хобот (F4) |
Медь М3 |
|
|
Водяное |
2,0...3,0 (3,0) |
||||
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
Колодка (F5) |
Медь М3 |
|
|
Водяное |
2,0...3,0 (3,0) |
||||
|
|
|
|||||||
|
|
|
|
|
|
|
|
||
Шина гибкая (F6) |
Лента МГМ |
|
|
Воздушное |
2,0...2,5 (2,5) |
||||
|
(фольга) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Вторичный виток сварочного |
Медь М3 |
|
|
Водяное |
4,0...5,5 (4,0) |
||||
трансформатора с плотно при- |
|
|
|
|
|
|
|
|
|
жатой первичной обмоткой |
|
|
|
|
|
|
|
|
|
(F7) |
|
|
|
|
|
|
|
|
|
Неподвижные контактные по- |
Медь, бронза |
|
Воздушно – водяное |
0,5...1,0 (1,0) |
|||||
верхности |
|
|
|
(одна поверхность |
|
||||
|
|
|
|
контакта – водоохла- |
|
||||
|
|
|
|
ждаемая) |
|
||||
|
|
|
|
12200 |
|
20 |
|
|
|
Площадь сечения электрододержателя: |
F = |
100 =160 мм2. |
|||||||
|
|||||||||
|
|
2 |
|
35 |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
12200 |
|
20 |
|
|
|
Площадь сечения плиты подвижной: |
F = |
100 = 2700 мм2. |
|||||||
|
|||||||||
|
|
3 |
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
12200 |
|
20 |
|
|
|
Площадь сечения хобота: |
|
F = |
100 =1800 мм2. |
||||||
|
|
||||||||
|
|
4 |
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
12200 |
|
20 |
|
|
|
Площадь сечения колодки: |
|
F = |
100 =1800 мм2. |
||||||
|
|
||||||||
|
|
5 |
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
12200 |
|
20 |
|
|
|
Площадь сечения шины гибкой: |
F = |
100 = 2200 мм2. |
|||||||
|
|||||||||
|
|
6 |
|
2,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
12
|
|
12200 |
|
|
20 |
|
|
||
Площадь сечения вторичного витка: |
F = |
100 =1360 мм2. |
|||||||
|
|||||||||
|
7 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
12200 |
|
|
20 |
|
|||
Площадь контактных поверхностей: |
|
|
100 =5460 мм2. |
||||||
F = |
|
|
|||||||
|
пов |
|
1 |
|
|
|
|
||
|
|
|
|
|
|
|
3) Проектируем вторичный контур.
3.1) Проектируем электрододержатель. Нижний электродный узел представляет собой электрододержатель, в который по конусной посадке устанавливается сварочный электрод. Принимаем электрододержатель первого исполнения (со штуцерами водяного охлаждения, вворачиваемыми в тело электрододержателя). Диаметр dэ электрододержателя конструктивно приравниваем к большему стандартному значению [2] :
F |
= |
π d 2 |
|
= |
4F |
4 160 |
=14 |
≈ 25 мм. |
э =160 d |
э |
2 = |
|
|||||
2 |
|
4 |
|
π |
3,14 |
|
|
|
|
|
|
|
|
|
На основании анализа эскиза контура (рис. 4.1) принимаем длину электрододержателя 160 мм2. На основании проведённых расчётов выполняем эскиз электрододержателя (рис. 4.2).
Рис. 4.2. Электрододержатель
3.2) Проектируем хобот. Приравниваем диаметр хобота к ближайшему большему стандартному значению [2]
F = |
π d 2 |
|
= |
4F |
4 1800 |
= 47 |
≈ 56 |
2 |
х = 2700 d |
х |
4 = |
|
мм . |
||||
4 |
4 |
|
π |
3,14 |
|
|
|
|
|
|
|
|
|
|
13
По эскизу вторичного контура (рис. 4.1) определяем длину хобота в соответствии из стандартного ряда [2] lх=160 мм. Принимаем хобот первого исполнения (рис. 4.3)
Рис. 4.3. Хобот электрододержателя
3.3) Проектируем подвижную плиту с учётом рассчитанного поперечного сечения F3=2700 мм2, необходимости обеспечения крепления подвижной плиты пневмоцилиндра четырьмя болтами, крепления гибкой шины четырьмя болтами, водяного охлаждения плиты и электрода, конусной посадки под электрод и крепления штуцеров водяного охлаждения (рис. 4.4).
3.4) Проектируем верхний и нижний электродные узлы с учётом ранее спроектированных электрода, электрододержателя, плиты подвижной. Верхний электродный узел (рис. 4.5) включает в себя подвижную плиту 1, в которой на конусной посадке устанавливается сварочный электрод 2, по бокам плиты на трубной конической резьбе ¼' крепится два штуцера 3 водяного охлаждения. Подача охлаждающей воды производится через правый штуцер и трубку 4. Отводится вода через левый штуцер.
14
Рис. 4.4. Плита подвижная
Рис. 4.5. Узел электродный верхний в сборе
15
Рис. 4.6. Узел электродный нижний в сборе
16
Нижний электродный узел (рис. 4.6) включает в себя электрододержатель 1, электрод 2, трубку водяного охлаждения 3 и два штуцера 4. Подача охлаждающей воды производится через нижний штуцер, отток охлаждающей воды происходит через боковой штуцер. Штуцеры крепятся на трубной конической резьбе 3/8’, электрод крепится на конусной посадке.

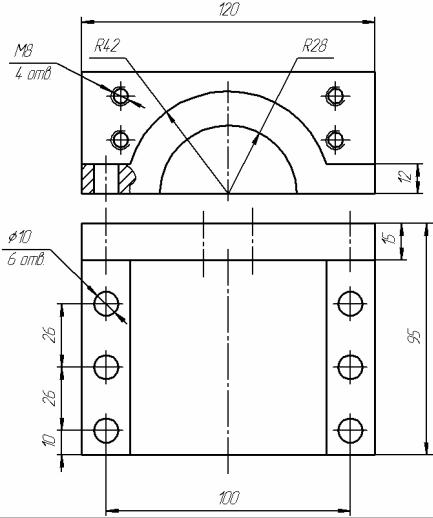

3.5) Проектируем колодку хобота электрододержателя. Колодка хобота электрододержателя должна охватывать половину хобота (диаметр хобота 56 мм), позволять крепление шестью болтами к консоли корпуса контактной машины и иметь площадь поперечного сечения не менее 1800 мм2 (по результатам расчётов, приведённых выше). Таким условиям соответствует колодка (рис. 4.7), площадь поперечного сечения которой составляет 1985 мм2 (расчёт производился в системе КОМПАС 3D).
Рис. 4.7. Колодка хобота электрододержателя
17
3.6) Проектируем вторичный контур в сборе. Вторичный контур в сборе (рис. 4.8) включает в себя узел электродный верхний в сборе 1, узел электродный нижний в сборе 2, хобот 3, колодку 4, шину гибкую 5, вторичный виток сварочного трансформатора 6.
Рис. 4.8. Контур вторичный в сборе
3.7) Проверяем площади переходных контактных поверхностей контура: - электрододержатель – хобот:
S =π dэ dх =3,14 25 56 = 4400 мм2; - хобот – колодка:
S = 12 π dх lх−к = 12 3,14 56 52 = 4500 мм2;
-плита подвижная – шина гибкая:
S =lп hп =100 40 = 4000 мм2;
-шина гибкая – вторичный виток трансформатора:
18
S=lш hш =100 40 = 4000 мм2;
-колодка – вторичный виток трансформатора:
S=lк hк =120 40 = 4800 мм2.
Как видно из расчётов, площади сечений касания элементов вторичного контура меньше допустимой (Fпов=5460 мм2), однако перерасчёта элементов контура не производим вследствие малости разницы между заданной и реальными площадями.
4) Определяем коэффициент поверхностного эффекта для каждого элемента |
||||
вторичного контура в зависимости от площади его сечения по диаграмме |
||||
(рис. 4.9). Для наглядности расчёты сведём в таблицу ( см. табл. 4.2). |
||||
K |
|
|
|
|
9 |
|
|
|
|
8 |
|
|
|
|
7 |
|
|
|
|
6 |
|
|
|
|
5 |
|
|
|
|
4 |
|
|
|
|
3 |
|
|
|
|
2 |
|
|
|
|
1 0 |
12 |
50 |
110 |
200 300 450 600 F, см2 |
Рис. 4.9. Зависимость коэффициента поверхностного эффекта от площади |
||||
поперечного сечения элемента вторичного контура при частоте тока 50 Гц |
19
Таблица 4.2
Расчёт коэффициентов поверхностного эффекта для элементов вторичного контура
№ |
Наименование элемента |
Площадь поперечно- |
Коэффициент по- |
|
|
го сечения элемента |
верхностного эф- |
|
|
по чертежу |
фекта |
|
|
|
|
1 |
Электроды |
F1=132 мм2 |
К1=1,0 |
2 |
Электрододержатель |
F2=400 мм2 |
К2=1,1 |
3 |
Плита подвижная |
F3=4000 мм2 |
К3=2,0 |
4 |
Хобот |
F4=2500 мм2 |
К4=1,7 |
5 |
Колодка |
F5=2000 мм2 |
К5=1,6 |
6 |
Шина гибкая |
F6=2200 мм2 |
К6=1 (тонкие листы) |
7 |
Вторичный виток трансформатора |
F7=1360 мм2 |
К7=1 (составные |
|
|
|
плстины) |
|
|
|
|
5) Рассчитываем активное сопротивление каждого элемента вторичного контура:
R1...n = ρn Кn |
1n |
, |
F |
||
|
n |
|
где ρn - удельное сопротивление материала, из которого выполнен элемент вторичного контура, Ом см;
ln- длина токового пути по данному элементу, см; Fn - сечение элемента, см2;
Кn - коэффициент поверхностного эффекта.
Для наглядности исходные данные для расчёта сведём в таблицу (см.
табл. 4.3).
