Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

«Сибирский государственный индустриальный университет»

Кафедра физики

Исследование электростатического поля методом зондов

Методические указания к выполнению лабораторной работы для студентов всех специальностей

Новокузнецк

2006

УДК 53(07) И 889

Рецензент Доктор химических наук, профессор,

зам. директора по научной работе НФИ КемГУ Ф.И. Иванов

И 889 Исследование электростатического поля методом зондов. Метод. указ./ Сост.: Т.В. Ерилова, В.Н. Березовский; СибГИУ. – Новокузнецк, 2006. – 15 с.

Даны определения, рассмотрены структура и основные характеристики электростатического поля. Предлагается исследовать распределение потенциала во влажном песке методом зондов. Проверяется утверждение, что распределение потенциала определяется формой и размерами электродов, их взаимным положением. Строится также картина силовых линий.

Работа предназначена для студентов всех специальностей, обучающихся по учебным дисциплинам «Физика» и «Концепции современного естествознания».

2

ПОСТАНОВКА ЗАДАЧ

1.Построить картину эквипотенциальных поверхностей для нескольких пар заряженных электродов различной конфигурации.

2.Построить картину силовых линий на основании связи напряженности с потенциалом.

3.Сделать заключение о степени однородности исследуемых полей.

Характеристики электростатического поля

Электростатическим полем называется поле, создаваемое неподвижными электрическими зарядами. Структура поля определяется количеством и распределением зарядов в пространстве.

Напряженность (E) поля в заданной точке – сила, действующая на единичный положительный заряд:

Er = dF , dq+

а для точечного заряда

Er = F . q+

Силовая линия напряженности – пространственная кривая, в каждой точке которой напряженность направлена по касательной.

3

Потенциал (φ) поля в данной точке – работа сил поля по перемещению единичного положительного заряда из данной точки в точку, потенциал которой условно принят за ноль.

ϕ = Aϕφ=0

q+

Эквипотенциальная поверхность - поверхность, во всех точках которой потенциал один и тот же.

Напряженность – локальная силовая характеристика поля. Потенциал – локальная энергетическая характеристика поля.

Для информативного наглядного представления о характере поля картина силовых линий строится следующим образом: число силовых линий через единичную нормальную площадку численно равно напряженности.

Эквипотенциальные поверхности рисуются так, что разность потенциалов между соседними линиями одинакова по всему полю (принцип горизонталей на географической карте).

Градиент потенциала по определению – максимальная производная по направлению.

r

dϕ

dϕ

gradϕ

=



=

,





dr max

dn

где dϕ > 0 , dr > 0 ,

dr = dn = min ,



dn - кратчайшее расстояние между эквипотенциальными поверхностями с потенциалами ϕ и ϕ + dϕ.

Градиент направлен по нормали к эквипотенциальной поверхности в сторону возрастания потенциала.

Поле действует на заряд силой

F = Eq.

4

В соответствии с определением потенциала работа по перемещению заряда q с поверхности с потенциалом ϕ на поверхность с потенциалом (ϕ + dϕ)

dA = q[ϕ (ϕ + dϕ)]= −qdϕ.

Та же работа через напряженность

dA = (Fdrr)= Eqdr(cos(E, drr))= Eqdn,

следовательно

E = −ddnϕ

и в векторной форме

E = −gradϕr.

Напряженность как вектор направлена против градиента потенциала.

Градиент потенциала направлен по нормали к эквипотенциальной поверхности, а напряженность по касательной к силовой линии. Следовательно, силовые линии перпендикулярны эквипотенциальным поверхностям в точках пересечения. Последнее утверждение иллюстрирует рисунок 1.

Поле называется однородным, если напряженность поля как вектор не зависит от координат:

Er = −gradϕ f (х, у, z) .

Если в проводнике нет тока, значит, он эквипотенциален. Силовые линии начинаются на положительных зарядах и кончаются на отрицательных.

5

φ

ЭП

φ+dφ









dφ>0





dn

СЛ E

grad ϕ

πdr

2

Рисунок 1 – Взаимная ориентация силовых линий (СЛ) и эквипотенциальных поверхностей (ЭП)

6

Заметим, что из предыдущего следует: покоящийся положительный заряд под действием поля начнет перемещаться в сторону уменьшения потенциала, а отрицательный – в сторону возрастания.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Описание установки

Принципиальная схема установки представлена на рисунке 2. Источник тока производит разделение зарядов. На одном элек-

троде появляются избыточные отрицательные заряды, на другом положительные.

Песок обладает небольшой проводимостью. В песке будет малый ток. Поэтому поле в песке, создаваемое разделенными зарядами, строго говоря, является стационарным электрическим. Оно хорошо моделирует электростатическое, и это оправдывает название лабораторной работы.

Поле, проявляется через разность потенциалов между одним из электродов и произвольно выбранной точкой, в которую помещается зонд. Вольтметр фиксирует эту разность потенциалов. Принимаем потенциал электрода Э1 равным нулю, и показание вольтметра будем считать потенциалом поля в зондируемой точке.

Предлагается исследовать распределение потенциала во влажном песке, который необходимо сделать однородным по влажности и плотности. Это упрощает понимание и объяснение полученных результатов.

Распределение потенциала (φ=φ(x,y,z)) определяется формой и размерами электродов, их взаимным положением. Для проверки этого утверждения к установке прилагается несколько электродов различной конфигурации.

При использовании песка, по причине грубого измерения расстояний между эквипотенциальными поверхностями, эксперимент проводится на качественном уровне.

Если вместо песка использовать бумагу малой проводимости с нанесенной на ней координатной сеткой, то эксперимент можно будет провести и на количественном уровне.

7

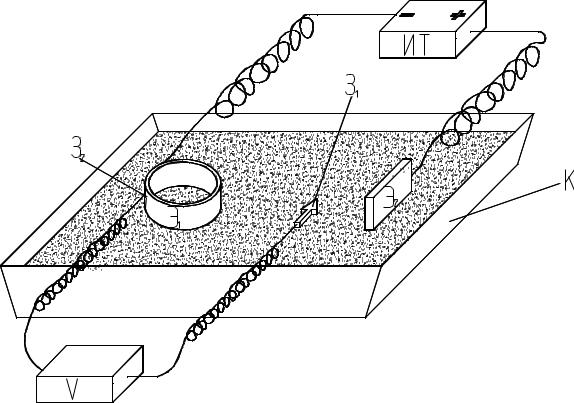

К- кювета с песком, Э12 – электроды, ИТ – источник тока, V – вольтметр, З12 – зонды

Рисунок 2 – Принципиальная схема установки

Порядок выполнения работы

1.Получить указание преподавателя о комбинациях электродов, поля которых предстоит исследовать.

2.Изобразить на отдельной полной странице каждую пару электродов, выдержав отношение параметров электродов и расстояния между ними, т.е. в некотором масштабе по отношению к натуре.

3.Увлажнить песок, хорошо перемешать, равномерно уплотнить и выровнять поверхность (не делать болота, электроды не должны падать).

4.Установить первую пару электродов и подключить их к источнику тока.

8

5.Подключить к вольтметру один из электродов и зонд, соблюдая полярность.

6.Замерить разность потенциалов между электродами (φmax).

7.Выбрать шаг (φ0) для построения ЭП, округлив отношение разности потенциалов между электродами (φmax) к числу ЭП (5-7).

8.Найти зондом на линии симметрии точку с потенциалом φ0, а затем по 5 точек того же потенциала по обе стороны линии сим-

метрии. В выбранном ранее масштабе проставить точки на рисунке электродов. Точки соединить плавной кривой.

9.Выполнить операции пункта 8 последовательно для ЭП с потенциалами 2φ0, 3φ0, 4φ0, 5φ0. Картина ЭП для поля данной пары

электродов построена.

10.Построить картину силовых линий по картине ЭП исследованного поля.

11.Выполнить операции пунктов 5 – 10 для следующих заданных преподавателем пар электродов.

12.Сделать заключение по существу полученных результатов (пункт 4 в постановке задач).

13.В приложении А приведена форма для составления отчета по данной лабораторной работе.

Вопросы для допуска к работе

1.Какие величины будете измерять непосредственно?

2.По какому принципу строится картина эквипотенциальных поверхностей?

3.Что, значит, выдержать масштаб и почему его надо выдерживать по всему полю?

4.Как будут представлены ЭП на картинах полей, подлежащих исследованию?

Вопросы для защиты работы

1.Дайте определения напряженности и потенциала электростатического поля.

2.Дайте определения силовой линии и эквипотенциальной поверхности.

Линии на картине ЭП – следы ЭП на поверхности песка.

Картина ЭП не содержит информации если масштаб не выдержан по всему полю.

9

3.По какому принципу строится картина эквипотенциальных поверхностей?

4.По какому принципу строится картина силовых линий?

5.Как связаны между собой напряженность и потенциал поля?

6.Дайте определение градиента потенциала.

7.Какова взаимная ориентация силовых линий и эквипотенциальных поверхностей?

8.Выберете две точки на какой-нибудь картине поля и скажите, как соотносятся напряженности в этих точках?

9.Как изменяется (качественно) напряженность вдоль линии симметрии на примере поля какой-нибудь пары электродов?

10.В каком случае внутри проводника есть электрическое поле, и он не является эквипотенциальным?

Правила техники безопасности

Отключать источник при замене электродов.
