2.10 Определение диаметров барабанов на ставах

конвейера

Диаметр любого барабана (приводного, хвостового, отклоняющего) ленточного конвейера определяется его назначением, действующим на барабане натяжением, шириной ленты и типом ее тягового каркаса.

Для конвейеров с резинотканевой лентой диаметр барабана D, м, определяется по формуле:

. (24)

Для конвейеров с резинотросовой лентой диаметр барабана D, м, определяется по формуле:

, (25)

где К_{А −} коэффициент зависящий от прочности тканевых прокладок, принимается по таблице 10;

К_Б – коэффициент зависящий от назначения барабана, принимается по таблице 11;

i – количество тканевых прокладок в тяговом каркасе ленты, принятое ранее;

D_ПР – рекомендуемый диаметр приводного барабана при использовании резинотросовых лент, принимается по таблице 5.

Таблица 10 – Значения коэффициента К_А

Прочность тканевой прокладки на разрыв, Н/мм
55	100	150	200	300	400
125÷140	141÷160	161÷170	171÷180	181÷190	191÷200
Примечание: меньшие значения коэффициента принимаются для лент меньшей ширины.

Таблица 11 – Значения коэффициента К_Б

Назначение барабана	КБ
Приводной: – однобарабанная схема привода – двухбарабанная схема привода – трёхбарабанная схема привода	1 1,1 1,15
Хвостовой, натяжной	0,8÷0,9
Отклоняющий, в т.ч. отклоняющие ролики	0,5

Полученные по формулам (24) или (25) диаметры барабанов округляются до ближайшего большего или меньшего размера по стандартному ряду размеров барабанов. ГОСТ 22644 – 77: 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1400; 1600; 2000; 2500 мм.

Величина хода натяжного барабана Х, м, на замкнутом контуре одного става определяется по формулам:

– для резинотканевой ленты

; (26)

– для резинотросовой ленты

. (27)

По окончании расчёта, необходимо вычертить схему ставов конвейера в произвольном масштабе. На схеме показать места расстановки барабанов, натяжного устройства, рядовых и специальных роликоопор. Подписать все необходимые размеры.

Контрольные вопросы

1. К какому виду транспорта по технологии перемещения относится ленточный конвейер?

2. На какое расстояние возможно перемещение грузов ленточным конвейером?

3. Какое направление перемещения осуществляется ленточным конвейером?

4. Преимущества и недостатки ленточного конвейера по сравнению с другими специальными видами транспорта.

5. Что является тяговым элементом ленточного конвейера?

6. Что такое «несущая» и «порожняя» ветви?

7. На что опирается лента и есть ли различия в конструкции этих элементов и их расстановке на раме конвейера?

8. Какие ленты бывают? Достоинства и недостатки каждого типа.

9. Требования, предъявляемые к конвейерным лентам.

10. Назначение отклоняющих роликов.

11. Какой барабан называется «хвостовой», «натяжной», «приводной», «головной»?

12. Отчего зависит допустимый угол наклона трассы ленточного конвейера? Его максимальное значение.

13. Какую производительность ленточного конвейера Вы знаете?

14. Какой груз называется «рядовой» и какой «сортированный»?

15. Каким размером куска характеризуется каждый из этих классов?

16. Отчего зависит ширина ленты?

17. Какое сопротивление называется «распределенное», отчего зависит?

18. Какое сопротивление называется «сосредоточенное», отчего зависит?

19. Что такое погонная масса груза? Ленты?

20. Что такое став? Требования к определению длины става.

21. Места расстановки приводного барабана и натяжного устройства на ставе.

22. Правило определения натяжений в характерных точках става.

23. Количество приводных барабанов на ставе. Преимущества и недостатки разных схем приводов.

Библиографический список

1. ГОСТ 22644 – 1977. Конвейеры ленточные. Основные параметры и размеры [Текст]. – Введ.1980−01−01 − М.: Госстандарт России: Изд-во стандартов, 1992. − 5с.: ил.

2. Пособие по проектированию конвейерного транспорта. Ленточный конвейер (к СНиП 2.05.07-85). [Текст] : утв. Промтрансниипроектом Госстроя СССР. – М.: Стройиздат, 1988, – 84 с.: ил.

3. Александров, М. П. Грузоподъёмные машины. [Текст]: учебник для вузов / М. П. Александров, − М.: МГТУ им. Баумана, Высшая школа, 2000. – 551с.: ил. - Библиогр.: с. 544-545. − 10000 экз. − ISBN 5-7038-1516-9. 5-06-003978-1.

4.Мачульский И. И. Погрузочно-разгрузочные машины [Текст]: Учебник для вузов / И. И. Мачульский, − М.: Желдориздат, 2000.− 473 с.: ил.- Библиогр.: с. 470. − 7000 экз. −ISBN 5-93545-005-4.

5. Пухов, Ю.С. Рудничный транспорт [Текст]: Учебник для вузов / Ю. С. Пухов, – М.: Недра, 1991. – 363с.: ил. −Библиогр.: с.361.

6. Спиваковский А. О., Дьчков В. К. Транспортирующие машины [Текст]: Учебник для вузов / А. О. Спиваковский, В. К Дьчков, – М.: Машиностроение, 1983. – 487 с.: ил. − Библиогр.: с. 485-486. − 9000 экз.

Приложение А

(справочное)

Таблица А.1 – Схемы однобарабанных приводов ленточных

конвейеров

Схема привода	Наименование типа привода	Угол обхвата αо , град.
	Однобарабанный	180
	Однобарабанный с отклоняющим роликом	240
	Однобарабанный с выносным разгрузочным барабаном	240
	Специальный однобарабанный привод с прижимным роликом	270

продолжение таблицы А.1

Схема привода	Наименование типа привода	Угол обхвата αо , град
	Специальный однобарабанный привод с прижимной лентой и выносным разгрузочным барабаном	270

Таблица А. 2 – Схемы двухбарабанных приводов ленточных

конвейеров

Схема привода	Наименование типа привода	Угол обхвата αо , град
	Двухбарабанный с установкой барабанов в головной и хвостовой частях конвейера	270
	Двухбарабанный с отклоняющим роликом	350
	Двухбарабанный с отклоняющими роликами	380

продолжение таблицы А.2

Схема привода	Наименование типа привода	Угол обхвата αо , град
	Двухбарабанный с односторонним огибанием ленты	420
	Двухбарабанный с выносным разгрузочным барабаном	480
	Двухбарабанный с односторонним огибанием ленты и выносным разгрузочным барабаном	420

Таблица А.3 – Схемы трёхбарабанных приводов ленточных

конвейеров

Схема привода	Наименование типа привода	Угол обхвата αо , град

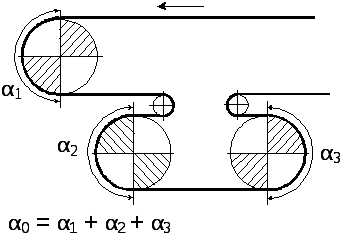

	Трёхбарабанный с выносным разгрузочным барабаном	520
	Трёхбарабанный с установкой двух барабанов в головной и одного барабана в хвостовой части конвейера	540
	Трёхбарабанный с установкой барабанов в головной части конвейера	540
