4. Причины прихвата буровой колонны

4.1. Дифференциальный прихват

Прихват дифференциального давления встречается только в зоне проницаемой формации, такой как, например, песок. Причиной прихвата может служить одна из следующих возможных причин.

1. Прихват колонны случается, когда ее часть входит в контакт со стенкой ствола и прижимается к фильтрационной корке. На контактирующую часть поверхности колонны с фильтрационной коркой давит гидростатическое давление столба бурового раствора.

2. Разница давления столба бурового раствора и давления в формации действует на площадь колонны, находящейся в контакте с фильтрационной коркой стенки ствола скважины и эта сила удерживает колонну около этого места.

Затяжка, вызванная прихватом дифференциального давления, может быть вычислена перемножением дифференциального давления, площади контакта и фактора трения следующим образом:

где: затяжка (фнт)

давление раствора (psi)

давление в формации (psi)

площадь контакта (кв. дюйм)

фактор трения (безразмерная величина)

Рис. 7.11 Рис. 7.12

Дифференциальный прихват Образование перемычки в течение времени

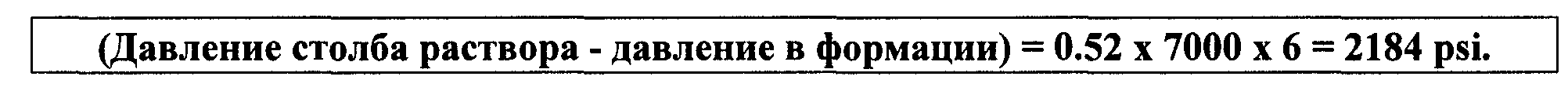

Пример: Рассмотрим разрез ствола на участке 2.2 -6, где мы имели дифференциальное давление 6 ppg в песчанике на глубине 7000 фт.

Предположим, мы имеем контакт буровой трубы по всей окружности с песком, толщина которого равна 10 футов на длине 3 дюйма. Это дает площадь контакта в 360 кв. дюймов.

Опыт показывает, что величина фактора трения находится в пределах от 0.15 до 0.50. Для этого примера мы возьмем 0.15. Затяжка = 2184 psi х 360 in² x 0.15 => 117,936.00 Ibs => 118Klbs

Дополнительная затяжка в 118 Кфнт легко может быть интерпретирована как увеличение фрикционных сил в стволе скважины и означает разницу между нормальным состоянием и зажатием колонны вследствие возросших фрикционных сил.

* В действительности, для того, чтобы быть точными, нам следовало бы использовать проекцию площади контакта на горизонтальную плоскость. Однако, это труднее для визуализации и здесь, для простоты, мы этого не делаем.

3. Толщина фильтрационной корки: Чем толще фильтрационная корка, тем больше площадь контакта с бурильными трубами и сильнее результирующая сила дифференциального прихвата. Ниже приводится иллюстрация к образованию фильтрационной корки.

а б с

Рис. 7.12 Образование фильтрационной корки

а) Для того, чтобы фильтрационная корка могла образоваться, необходимо, чтобы гидростатическое давление столба раствора было больше давления в формации и формация должна быть проницаемой.

б) По мере миграции фильтрата в проницаемую формацию, стенки ствола действуют подобно экрану и препятствуют прохождению твердых частиц раствора. Эти твердые частицы скапливаются и образуют фильтрационную корку.

с) Утолщение фильтрационной корки приводит к образованию барьера, который уменьшает величину протекающего в формацию фильтрата. По мере уменьшения потерь фильтрата, образование фильтрационной корки замедляется и самопроизвольно прекращается.

Для образования фильтрационной корки необходимо, чтобы давление раствора было больше, чем давление в формации и, чтобы формация была проницаема. Фильтрационная корка образуется в течение определенного периода времени. Во время бурения формации долотом, жидкая фаза раствора, захватывая фильтрат начинает просачиваться в породу.

Стенки ствола скважины действуют подобно фильтру, задерживая твердые частицы, которые находятся в растворе. Со временем, твердая фаза накапливается, образуя фильтрационную корку. Фильтрационная корка действует как барьер для дальнейшей миграции фильтрата в формацию. В некоторый момент времени фильтрационная корка становится достаточно толстой и полностью изолирует формацию от дальнейшего протекания фильтрата в породу. С этого момента фильтрационная корка перестает расти, т.к. фильтрат больше не проникает в формацию.

На рост фильтрационной корки и ее конечную толщину влияет множество факторов.

a) большее дифференциальное давление ускорит рост фильтрационной корки. Конечная фильтрационная корка будет толще, т.к. в этом случае необходимо сильнее противостоять более высокому давлению раствора.

b) При возрастании концентрации твердых осколков бурения в растворе, фильтрационная корка становится более пористой и проницаемой. Это ускоряет ее рост и увеличивает ее конечную толщину. Идеальной может считаться тонкая, твердая фильтрационная корка, образовавшаяся только из твердой фазы бурового раствора.

c) Чем меньше потеря воды или фильтрата из бурового раствора, тем тоньше и тверже будет фильтрационная корка.

В случае бурения песчаника при высоком давлении раствора, дифференциальное давление может быть достаточно большим для образования мощной фильтрационной корки и прихвата КНБК во время бурения. Наилучшим вариантом в этом случае может быть точное определение порового давления и снижение по возможности веса бурового раствора или установка обсадной колонны.

4. Если труба остается в неподвижном состоянии в течение длительного периода времени и при этом контактирует с песком, то ситуация становится еще более плохой. Фильтрационная корка стремится опоясать трубу и, таким образом, увеличить площадь контакта. Теперь площадь контакта возрастает и увеличивается фактор трения т.к. появляется зона фильтрационной корки не контактирующая напрямую с буровым раствором. В результате, требуется гораздо большая затяжка для освобождения колонны.

5. При бурении может образовываться эрозия фильтрационной корки, связанная с воздействием некоторых частей колонны на некоторые участки ствола. Однако это влияет лишь на небольшой участок ствола скважины. При спускоподъемных операциях так же может быть поврежден какой - то участок фильтрационной корки. Наилучшим способом борьбы с коркой является такой, при котором большая часть корки удаляется из скважины.

поровое давление при высокой концентрации мелких осколков породы фильтрационная корка получается толстой

поровое давление при малой концентрации осколков породы, фильтрационная корка получается тонкой и это уменьшает вероятность дифференциального прихвата

Рис. 7.13 Влияние осколков породы на толщину фильтрационной корки.

Эрозия от бурильной трубы Эрозия от вайпера Калибровка ствола

При бурении, одна сторона бурильной колонны давит на одну сторону ствола вращение трубы приводит к истиранию части фильтрационной корки.

При спускоподъемных операциях вайпера, стабилизаторы и долото разрушают большую часть фильтрационной корки проходя через нее.

Калибровка ствола - наилучший метод удаления фильтрационной корки, но, требует очень много времени.

Рис. 7.13-15 Эрозия фильтрационной корки.
