1. Теоритическая часть

1. Технологическая схема установки элоу ат-6

Спроектированная ВНИПИнефтью установка ЭЛОУ АТ-6 мощностью 6 млн.т/год является не только укрупненной, но и комбинированной, так как имеет в своем составе электродегидраторы, осуществляющие процесс электрообессоливания.

Сырая нефть из линии I (Рисунок 1) насосами 1 прокачивается двумя потоками через группу теплообменников 2 и электродегидраторы 3, затем через группу теплообменников 4 и по линии II подается в колону предварительного отбензинивания нефти 5. Обессоливание на установках производят в две ступени.

На электродегидраторы перовой ступени поступает нефть в смеси с 2%-ным раствором деэмульгатора и щелочной водой (с электродегидраторов второй ступени). Частично обезвоженная и обессоленная нефть с верха электродегидраторов первой ступени поступает в электродегидраторы второй ступени, перед которыми в поток нефти через инжекторы подается насосом холодная вода. Отстоявшуюся щелочную воду из электродегидраторов второй ступени насосом перекачивают на электродегидраторы первой ступени, где она смешивается с нефтью и деэмульгатором. Нефть в смеси с реагентами и водой вводиться в электродегидраторы снизу через маточники-распылители, создающие равномерный поток нефти, направленный вверх. в электрическом поле высокого напряжения электродегидратов происходит разрушение эмульсии с разделением на нефть и воду.

С низа колоны преварительного отбензинивания 5 частично отбензининую нефть насосами 1 по линиям IV подают в печь 13. Часть нагретой отбензиненой нефти в виде «горячей струи» по линии III возвращается в колону предварительного отбензинивания 5, а основное ее количество поступает в реакционную колону 12, связанную с двумя отпарными колоннами 10 и 11, из которых соответственно по линиям VII и VIII выводятся керосиновые и дизельные фракции. Для регулирования температуры начала кипения этих фракций в низ колонн 11 и 12 вводят перегретый пар. С низа ректификационной колонны 12 мазут по линии IX насосом 1 прокачивается через теплообменники (для нагрева нефти), после которых его выводят с установки.

Пары с верха колонны предварительного отбензинивания 5 и ректификационной колонны 12 самостоятельными потоками проходят последовательно конденсаторы воздушного охлаждения 6, холодильники 7 и поступают в газосепараторы 8. С верха обоих газосепараторов сухой газ по линии VI выводят в газовую сеть завода. Часть конденсата с их низа используют для острого орошения (иногда применяется только циркуляционное орошение), а основная часть из обоих газосепараторов стекает в емкость 9 для широкой бензиновой фракции (н.к. 180 или 190 ^оС), откуда она насосом 1, пройдя теплообменник 16, подается в стабилизационную колонну 14. Для дополнительного ввода тепла в стабилизационную колону в ее нижней части по змеевику прокачивают теплоноситель (иногда устанавливают выносной кипятильник с паровым пространством).

Пары с верха стабилизационной колонны 14 проходят холодильник 7, и образующийся конденсат – сжиженный газ (С₃ – С₄) – накапливается в газосепараторах 8, откуда часть его поступает на орошение (иногда применяется циркуляционное орошение), а большая часть по линии XII выводят с установки. Стабильная широкая фракция по линии XIX поступает в блок 15 вторичной ее переработки, из которого отдельные узкие фракции выводят с установки по линиям XIII – XVII. Суммарный отбор прямогонных дистиллятных фракций зависит в основном от потенциального содержания их в перерабатываемой нефти.

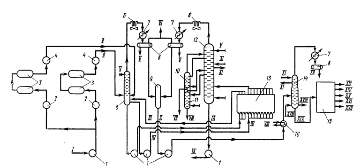

Рисунок 1 – Принципиальная технологическая схема ЭЛОУ АТ-6:

I – сырая нефть; II – обессоленная нефть; III – «горячая струя»; IV – отбензиненная нефть; V – орошение (острое); VI – сухой газ; VII – керосиновая фракция; VIII – дизельная фракция; IX – мазут; X – широкая бензиновая фракция; XI – флегма для циркуляционного орошения; XII – газовая головка (сжиженные газы); XIII – фракция н.к. 62^оС; XIV - фракция 62-85^оС; XV - фракция 85-140^оС; XVI - фракция 140-180^оС; XVII - фракция 180-190^оС; XVIII – теплоноситель; XIX – стабильная широкая бензиновая фракция; 1 – насосы; 2, 4, 16 – теплообменники; 3 – электродегидраторы; 5 – отбензинивающая колонна; 6 – конденсаторы воздушного охлаждения; 7 – холодильники; 8 – газосепараторы; 9 – емкость для широкой бензиновой фракции (н.к. 180 или 190 ^оС); 10, 11 – отпарные колонны; 12 – ректификационная колонна; 13 – печь; 14 – стабилизационная колонна; 15 – блок вторичной переработки.
