Гуров Спектроскопия сверхтяжелых изотопов водорода 2010
.pdfПри использовании мишени 9Be энергетическое разрешение и привязка, а также возможное временное изменение этих величин контролировались по корреляционным измерениям tt-событий.
На рис. 2.7 представлен спектр недостающих масс, полученный в этих измерениях. Наблюдаемый пик в области нулевых недостающих масс связан с трехчастичным каналом реакции с образованием тритона. Полученные результаты для параметров тритона – его масса, которая в данном случае соответствует положению пика EMM = 0,0±0,1 МэВ и наблюдаемая ширина Е (FWHM) = 1,4 МэВ, показывают корректность методики и отсутствие систематических
сдвигов, а также согласуются с данными корреляционных измерений на 11B и 12C.
Рис. 2.7. Спектр недостающих масс для реакции 9Be(π−, tt)Х
Рис. 2.8. Спектр недостающих масс для реакции 11B(π−, pd)Х
21
Следует отметить, что некоторое уширение тритонного пика на 9Be, по сравнению с другими калибровочными пиками (см. рис. 2.5) обусловлено угловым захватом спектрометра, приводящим к увеличению ширины приборной линии с уменьшением массы нерегистрируемого остатка.
При работе с мишенью 11B, контролировалась стабильность параметров, описывающих пик основного состояния изотопа 8He из реакции 11B(π−,pd)X (рис. 2.8).
2.6. Определение возможных примесей в мишенях
Количественное определение возможных примесей в мишенях выполнялось с помощью выделения пиков, соответствующих известным двухчастичным реакциям на ядрах примеси. Было установлено, что для мишени 11В основной примесью является 12С (8%), а вклад остальных (неконтролируемых) примесей в мишенях 11В и 9Ве не превышает 1%.
Таким образом, для всех каналов реакций поглощения остановившихся π−-мезонов, в которых будут исследоваться сверхтяжелые изотопы водорода 4-7Н, определены значения разрешения по недостающим массам и ошибки в абсолютной привязке шкалы. Все результаты, в том числе данные измерений калибровочных каналов реакций, получены в рамках одного эксперимента, что минимизирует возможные методические и систематические погрешности.
22
3. ЭКСПЕРИМЕНТАЛЬНЫЕ РЕЗУЛЬТАТЫ
3.1. Изотоп 4H
Экспериментальное изучение структуры 4H продолжается достаточное длительное время. К настоящему времени надежно установлено отсутствие нуклонно-стабильных состояний этого изотопа. В то же время в значительном количестве экспериментов обнаружено существование резонансно-подобных состояний в континууме. Учитывая существование возбужденных состояний у ядра 4He, можно отметить, что четырех-нуклонная система является качественным скачком по сравнению со случаем A = 3.
Можно выделить два основных подхода к экспериментальному изучению системы 4H: измерение угловых распределений в упругом nt-рассеянии и исследование спектров недостающих масс.
Данные о первом типе исследований довольно ограничены. Только в одном эксперименте дифференциальные сечения упругого nt-рассеяния были измерены при энергиях нейтронов 1,0, 2,0, 3,5 и 6,0 МэВ. Выполненный фазовый анализ этих данных позволил получить энергетические зависимости фаз рассеяния δS,LJ. В рамках брейт-вигнеровского формализма на основе этих результатов было предсказано существование двух уровней 4H с JP = 2- (Er = 3,4
МэВ, Γ = 5,5 МэВ) и JP = 1- (Er = 5,1 МэВ, Γ = 5,5 МэВ), где JP –
спин и четность состояния, Er – резонансная энергия относительно распада на тритон и нейтрон, Γ – ширина состояния. Однако вопрос об однозначности и точности полученного описания остается открытым, особенно учитывая достаточно большие ошибки в определении фаз рассеяния.
Экспериментальные данные по зарядово-сопряженной системе p3He известны значительно лучше [9]. Выполненный R-матричный анализ результатов измерения упругого рассеяния в этой системе, позволил определить резонансных параметры основного и возбужденных состояний 4Li. Переход к 4H был выполнен с помощью за- рядово-сопряженного отражения параметров 4Li. Полученные таким способом резонансные параметры 4H представлены в табл. 3.1. Все состояния представляют собой p-волновые резонансы. Два более связанных состояния образованны валентным нейтроном, на-
23
ходящимся на p3/2-оболочке, два других состояния образованы нейтроном на p1/2 -оболочке.
|
Таблица 3.1. Энергетические уровни 4H |
||
|
|
|
|
JP |
|
Er, МэВ1) |
Γ, МэВ |
2- |
|
3,19 |
5,42 |
1- |
|
3,50 |
6,73 |
0- |
|
5,27 |
8,92 |
1- |
|
6,02 |
12,99 |
1) Резонансная энергия относительно распада 4Н на тритон и нейтрон.
Вопрос об однозначности полученных результатов остается открытым. Как было отмечено в работе [10], существует зависимость резонансных параметров, определенных R-матричным методом, от параметров теории – радиусов каналов ac и величин Bc, определяющих граничные условия. В связи с этим несколькими авторами был предложен расширенный (extended) R-матричный метод, позволяющий определять резонансные параметры системы, не зависящие от величин ac и Bc. Важно отметить существенные различия в значения резонансных параметров, полученных этими двумя методами. Например, при использовании обычного R-матричного метода резонансные параметры 5He (Er, Γ) для основного и первого возбужденного состояний равны соответственно (0,985 МэВ, 0,963 МэВ) и (7,16 МэВ, 20,61 МэВ), в то время, как расширенный R-матричный метод приводит соответственно к значениям
(0,798 МэВ, 0,648 МэВ) и (2,07 МэВ, 5,57 МэВ). Последние вели-
чины лучше согласуются с экспериментальными результатами по 5He, полученными другими методами. В связи с этим применение расширенного R-матричного метода для описания изотопа 4H было бы весьма желательно.
Альтернативное описание структуры уровней 4H, основывается на анализе спектров недостающих масс, измеренных в различных ядерных процессах. Полученные этим методом результаты представлены в табл. 3.2. Видны заметные расхождения в значениях резонансных параметров основного состояния 4H. Также остается открытым вопрос о количестве резонансных состояний 4H.
24
Таблица 3.2. Энергетические уровни 4H, определенные по экспериментальным спектрам недостающих масс
Реакция |
Еr, МэВ 1) |
Г, МэВ2) |
Год |
||
публикации |
|||||
|
|
|
|
|
(ускоритель) |
6Li (π−, d) 4H |
3,3 |
± 1,5 |
|
<3 |
1965 |
7Li (π−, t) 4H |
0,3 |
± 1,5 |
|
<5 |
1965 |
7Li (π−, t) 4H |
2,9 |
± 0,5 |
3,0 |
± 1,0 |
1969 |
|
6,1 |
± 0,5 |
3,5 |
± 1,0 |
|
6Li (6Li, 8B) 4H |
3,5 |
|
- |
1977 |
|
7Li (π−, t) 4H |
8 |
± 3 |
|
<4 |
1979 |
7Li (π−, t) 4H |
2,7 |
± 0,6 |
2,3 ± 0,63) |
1981(SIN) |
|
|
5,2 |
2,3 |
|
||
6Li (π−, d) 4H |
2,7 |
|
- |
1982 (SIN) |
|
7Li (3He,3He3He) 4H |
2,6 |
± 0,2 |
4,5 |
1985 |
|
9Be (11B,16O) 4H |
3,5 |
|
1 |
1986 |
|
|
5,8 |
|
2 |
|
|
7Li (n, α) 4H |
2,6 |
± 0,4 |
2,13) |
1986 |
|
9Be (π−, dt) 4H |
3,0 |
± 0,2 |
4,7 |
± 1,0 |
1987 (ПИЯФ) |
6Li (π− d) 4H |
3,6 |
± 0,6 |
3,1± 0,7 |
1990 (ПИЯФ) |
|
7Li (π−, t) 4H |
3,8 |
± 0,3 |
3,4 |
± 0,8 |
1990 (ПИЯФ) |
d (t, p) 4H |
3,1 |
± 0,3 |
2,33) |
1991 |
|
d (6He, α) 4H |
2,0 |
± 0,3 |
|
- |
1995 |
|
5,2 |
± 0,5 |
1,2 |
± 0,4 |
|
6Li (6Li, 8B) 4H |
2,3 |
± 0,3 |
|
- |
1995 |
12C (6He, nt) Х |
2,7 |
± 0,3 |
3,3 |
± 0,2 |
2003 (GSI) |
d (t, p) 4H |
3,05 |
± 0,19 |
4,18 |
± 1,02 |
2003 (ОИЯИ) |
t (t, d) 4H |
|
|
|
|
|
9Be (π−, dt) 4H |
1,6 |
± 0,1 |
0,4 ± 0,13) |
2005 (LAMPF) |
|
|
3,4 |
± 0,1 |
0,4 ± 0,13) |
|
|
|
6,0 |
± 0,2 |
0,5 ± 0,13) |
|
1)Резонансная энергия относительно распада 4Н на тритон и нейтрон.
2)Наблюдаемая ширина уровня.
3)Приведенная ширина.
Вдостаточно большом количестве работ поиск 4H проводился в реакции поглощения остановившихся пионов легкими ядрами. В ранних экспериментах статистическая обеспеченность данных и
25
энергетическое разрешение измерений были на достаточно низком уровне. Также в этих измерениях проявлялся заметный фон.
В экспериментах, выполненных на мезонной фабрике SIN (в настоящее время – PSI), 4H был обнаружен в двухчастичных каналах реакции поглощения π−-мезонов изотопами лития 6,7Li. Как видно из табл. 3.2, параметры основного состояния 4H в пределах ошибок совпадают для двух реакций. В то же время отметим, что указание, полученное в первой из этих работ, на возможное проявление возбужденного уровня 4H в реакции 7Li(π−,t)4H не было подтверждено в последующей публикации.
Как отмечалось выше, метод исследования сверхтяжелых изотопов водорода, представленный в настоящей работе, был впервые использован в экспериментах, проведенных на пионном канале низких энергий синхроциклотрона ПИЯФ. В пределах ошибок измерений результаты для параметров основного состояния 4H, полученные как в трехчастичном канале 9Be(π−,dt)4H, так и в двухчастичных каналах 6Li(π−,d)4H и 7Li(π−,t)4H совпадают между собой (см. табл. 3.2). Можно отметить, что резонансная энергия в этих измерениях лежит несколько выше по сравнению с данными SIN.
В эксперименте, выполненном в LAMPF, поиск 4H проводился в реакции 9Be(π−,dt)4H. Разрешение по спектру недостающих масс и точность абсолютной привязки шкалы в этом канале реакции иллюстрирует рис. 3.1, на котором хорошо выделяются пики, соответствующие образованию 6He в основном (нуклонно-стабильном) и первом возбужденном состояниях, расстояние между которыми
1,8 МэВ.
Рис. 3.1. Спектры недостающих масс в реакции 11B(π−,dt)X
26
На рис. 3.2 представлен спектр недостающих масс (ММ) для реакции 9Be(π−,dt)4H. За начало отсчета принята сумма масс тритона и нейтрона.
Рис. 3.2. Спектр недостающих масс для реакции 9Be(π−,td)Х:
а – измеренный спектр; б – измеренный спектр при Рх ≤ 100 МэВ/с; сплошные линии – полное описание и распределения по
Брейту–Вигнеру; распределения по фазовому объему:
1 – 9Be(π−,td)tn, 2 – 9Be(π−,td)p3n, 3 – 9Be(π−,td)d3n
В спектре, представленном на рис. 3.2, а отчетливо выделяется пик в области небольших значений недостающих масс. Эта часть спектра более отчетливо представлена на рис. 3.3. В пике явно проявляется структура, указывающая на возможность его образования в результате суперпозиции нескольких состояний.
Для выделения этих состояний 4H использовался метод наименьших квадратов при описании экспериментальных спектров суммой n-частичных распределений по фазовому объему (n ≥ 4) и брейт-вигнеровских распределений. Предполагалось, что состояния 4Н представляют собой p-волновые резонансы со следующей брейт-вигнеровской параметризацией:
27
dY |
|
|
|
|
Γ |
; |
(3.1) |
|
dE |
(E |
− |
l |
− E)2 +(Γ/ 2)2 |
||||
|
|
|
||||||
|
|
λ |
|
|
|
|
||
Γ = 2γ2 P (E) ; |
|
|
(3.2) |
|||||
|
|
l |
|
|
|
|
|
|
l = γ2 Sl (E) , |
|
|
|
(3.3) |
где Eλ − формальная энергия резонанса, Γ − ширина резонанса, γ2 − приведенная ширина, Si(E) − канальная фазовая ширина, Pi(E) − канальная функция проницаемости, E − энергия относительного движения тритона и нейтрона. Резонансная энергия: Er = Eλ − i. Радиус канала выбран равным 4 фм.
Рис. 3.3. Фрагмент спектра недостающих масс для реакции 9Be(π−,td)Х. Сплошные линии – полное описание и распределения по Брейту–Вигнеру
Рассматривалось несколько гипотез о числе состояний 4H, дающих вклад в наблюдаемый пик. Сначала наблюдаемый пик был описан с помощью одного резонансного состояния 4H. В этом случае параметры этого резонанса: Er = 3,1±0,1 МэВ и γ2 = 3,2 ± 0,1 МэВ, однако эта гипотеза должна быть отвергнута на 2% уровне достоверности (χ2 = 50,4 при NDF = 32). Важно отметить, что эти значения резонансных параметров достаточно близки к величинам, полученным во многих работах, в том числе и в недавних экспе-
28
риментах на радиоактивных пучках. Отличительной чертой этих работ является описание экспериментальных спектров с помощью только одного резонансного состояния.
Гипотеза двух уровней 4H (Er0 = 2,4±0,1 МэВ, γ02 = 1,4±0,1 МэВ и Er1 = 5,0±0,2 МэВ, γ12 = 2,6±0,2 МэВ) также может быть отверг-
нута на 2%-ном уровне достоверности (χ2 = 46,8 при NDF = 29). Снова отметим, что полученные значения резонансных энергий хорошо согласуются с результатами работ, в которых авторы наблюдали два уровня (см. табл. 3.2).
Удовлетворительное описание спектра (χ2 = 23,0 при NDF = 26) достигается только при помощи трех состояний 4H со следующими резонансными параметрами:
Er0 |
= 1,6±0,1 МэВ, |
γ02 = 0,4±0,1 МэВ, |
|
Er1 |
= 3,4±0,1 МэВ, |
γ12 |
= 0,4±0,1 МэВ, |
Er2 |
= 6,0±0,1 МэВ, |
γ22 |
= 0,5±0,1 МэВ. |
Квазисвободные процессы, в которых нуклоны остаточного ядра не принимают непосредственного участия в реакции, вносят существенный вклад в трехчастичные каналы реакции поглощения пионов. С целью относительного обогащения измеренных спектров такими событиями и проверки устойчивости результатов по структуре уровней 4H, было наложено ограничение на импульс остаточного ядра (PX < 100 МэВ/с). Эта величина заведомо не превосходит ожидаемого значения для ферми-импульса внутриядерного кластера. Такое ограничение позволяет также заметно подавить вклад взаимодействия в конечном состоянии (ВКС) между зарегистрированными частицами и образующимися в реакции нейтронами. Полученный таким образом спектр недостающих масс показан на рис. 3.2, б. Видно, что пики, связанные с резонансными состояниями 4H, проявляются более ясно. Удовлетворительное описание спектров достигается с теми же значениями резонансных параметров, что и на рис. 3.2, а.
Таким образом, наши результаты по 4H не согласуются с данными других авторов (см. табл. 3.2) как по числу наблюдаемых уровней, так и по резонансной энергии наиболее связанного состояния. На наш взгляд, эти расхождения в значительной степени могут быть обусловлены различием в статистической обеспеченно-
29
сти данных. В качестве иллюстрации представим результаты, полученные в недавних экспериментах на радиоактивных пучках ио-
нов в ОИЯИ (рис. 3.4) и GSI (рис. 3.5).

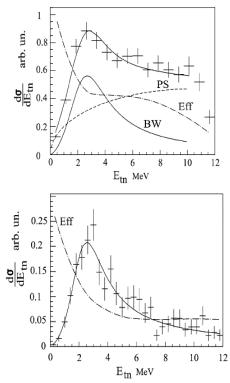

Рис. 3.4. Энергетические спектры
4H. Верхний спектр – реакция
3H(t,dn)Х, сплошная линия – полное описание, штриховая линия PS – распределение по трехчастичному фазовому объему (d+t+n), штрихпунктирная линия Eff – расчетная эффективность регистрации dn событий, сплошная линия BW – распределение по Брейту–Вигнеру.
Нижний спектр – реакция
2H(t, pn)Х, сплошная линия – полное описание, штрихпунктирная линия Eff – расчетная эффективность регистрации pn событий
В обоих измерениях экспериментальные спектры описывают с помощью одного резонансного состояния. Необходимо заметить, что, по-видимому, существует противоречие между приведенным на рис. 3.5 спектром, обладающим максимумом при EMM = 1,6 МэВ, и величиной Er = 2,7 МэВ. Но важно отметить, что оба спектра не противоречат предположению о том, что наблюдаемый пик обусловлен суперпозицией нескольких резонансных состояний. Было бы весьма желательно получить экспериментальную информацию об этих реакциях с более высокой статистической обеспеченностью данных.
30
