Теплотехнические показатели
19. Согласно [3] приведенное сопротивление теплопередаче наружных огражденийR0r=2,33 м2ºС/Вт, должно приниматься не ниже требуемых значенийR0req, которые устанавливаются по табл.1б[3] в зависимости от градусосуток отопительного периода. ДляDd=2090°Ссут требуемое сопротивление теплопередаче равно для:
стен Rwreq = 2,19 м2ºС/Вт;
окон и балконных дверей RFreq = 0,37 м2ºС/Вт;
входных дверей Redreq = 1,2 м2ºС/Вт;
покрытия Rcreq = 3,34 м2ºС/Вт;
перекрытия первого этажа Rfreq= 1,2 м2ºС/Вт.
Расчет толщины утеплителя наружных стен.
Условия эксплуатации А.

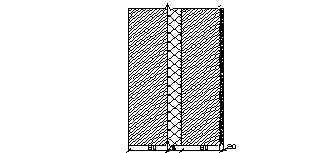

Рисунок 2 - Разрез наружной стены.
Керамзитобетон
плотность γ=1000 кг/м3;
коэф.теплопроводности λ=0,52 Вт/(м0С).
Пенополистирол
плотность γ=100 кг/м3;
коэф.теплопроводности λ=0,041 Вт/(м0С).
Штукатурка известково-песчанная
плотность γ=1600кг/м3;
коэф.теплопроводности λ=0,76 Вт/(м0С).
R0=Rв+Rк+Rут+Rшт+Rн=R0тр;
R=0,115+0,0285+0,23+δ/0,041+0,0434+0,0526=2,19;
δ/0.041=2,19-0,69 =1,49;
δ=1,49∙0,041=0,061м.
Расчет толщины утеплителя в конструкции перекрытия, над техническим подпольем.
Условия эксплуатации А.
Рисунок 3 - Разрез перекрытия.
Доски пола
плотность γ=500 кг/м3;
коэф.теплопроводности λ=0,09Вт/(м0С).
Цементно-песчаный раствор
плотность γ=1800 кг/м3;
коэф.теплопроводности λ=0,76Вт/(м0С).
Утеплитель-перлитобетон
плотность γ=600 кг/м3;
коэф.теплопроводности λ=0,17Вт/(м0С).
Ж/Б плита
плотность γ=2500 кг/м3;
коэф.теплопроводности λ=1,92Вт/(м0С).
R=0,115+0,444+0,057+δ/0,052+0,163+0,0434=2,93
δ/0,052=2,93-0,82=2,1
δ=2,1∙0,052=0,109 м.
Расчет толщины утеплителя в конструкции покрытия.
Условия эксплуатации А
Рисунок 4 - Разрез покрытия.
Ж/Б плита
плотность γ=2500 кг/м3;
коэф.теплопроводности λ=1,92Вт/(м0С).
Утеплитель-перлитобетон
плотность γ=600 кг/м3;
коэф.теплопроводности λ=0,19Вт/(м0С).
Цементно-песчаный раствор
плотность γ=1800 кг/м3;
коэф.теплопроводности λ=0,76Вт/(м0С).
R=0,115+0,0526+δ/0,14+0,163+0,0434=3,34;
δ=2,965∙0,14=0,41м.
20. Приведенный трансмиссионный коэффициент теплопередачи здания Кmtr, Вт/(м2С), определяется согласноформулы (3.9) [2]:
Кmtr=β(Аw/Rwr+ АF/RFr+ Аed/Redr+n·Аc/Rcr+n·Аf/Rfr)/Aesum,
где β- коэффициент, учитывающий дополнительные теплопотери, связанные с ориентацией ограждений по сторонам горизонта, с ограждениями угловых помещений, с поступлением холодного воздуха через входы в здание: для жилых зданий β=1,13;
Аw, АF, Аed, Аc,Af- площадь соответственно стен, заполнений светопроемов (окон, фонарей) наружных дверей и ворот, покрытий (чердачных перекрытий), цокольных перекрытий, м2;
Rwr,RFr,Redr,Rcr,Rfr- приведенное сопротивление теплопередаче соответственно стен, заполнений светопроемов (окон, фонарей), наружных дверей и ворот, покрытий (чердачных перекрытий), цокольных перекрытий, м2.С/Вт; полов по грунту - исходя из разделения их на зоны со значениями сопротивления теплопередаче согласно прил.9СНиП 2.04.05;
n- коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающей конструкции по отношению к наружному воздуху согласно табл. 3*[3] ;
Аesum- то же, что и вформуле (3.4);
Kmtr=1,13( 1290,63 +1561,62 +5,5+198,86+226,68+7,2)/ 4748 = 0,783 Вт/(м2С)
21. Воздухопроницаемость наружных ограждений Gm, кг/(м2ч), принимаем по табл.12*[3], Согласно этой таблицы воздухопроницаемость стен, покрытия, перекрытия первого этажаGmw=Gmc=Gmf=0,5 кг/(м2ч), окон в деревянных переплетах и балконных дверейGmF=6 кг/(м2ч).
22. Требуемая кратность воздухообмена жилого здания na, 1/ч, согласноСНиП 2.08.01устанавливается из расчета 3 м3/ч удаляемого воздуха на один кв.м жилых помещений по формуле
na=3Ar/(βV·Vh),
где Ar- жилая площадь, м2;
βV- коэффициент, учитывающий долю внутренних ограждающих конструкций в отапливаемом объеме здания, принимаемый равным 0,85;
Vh- отапливаемый объем здания, м3.
na=0,54.
23. Приведенный инфильтрационный (условный) коэффициент теплопередачи здания Кinf, Вт/(м2.С), определяется поформуле (3.10) [2]:
Кminf=0,28·c·na·βv·Vh·γaht·k/Aesum,
где с - удельная теплоемкость воздуха, равная 1 кДж/(кг.°С);
na- средняя кратность воздухообмена здания за отопительный период, 1/ч, принимаемая по нормам проектирования соответствующих зданий: для жилых зданий - исходя из удельного нормативного расхода воздуха 3 м3/ч на 1 м2жилых помещений и кухонь;
Kinf= 0,28∙1∙0,54∙0,85∙18199,1∙1,283∙0,7/4748=0,44 Вт/(м2С).24.
Общий коэффициент теплопередачи здания Km, Вт/(м2С), определяется поформуле (3.8) [2]
Кm=Кmtr+Кminf,
Km= 0,783+0,44 =1,23 Вт/(м2С).
