53. Высотная привязка здания.
Основными задачами высотной привязки проектируемых зданий являются обеспечение отвода поверхностных вод от фундаментов и определение абсолютной отметки уровня чистого пола первого этажа (рис. 53). При этом учитываются необходимые условия эксплуатации зданий и сооружений, их функциональное назначение, экологические, гидрогеологические, эстетические и другие факторы. Должны также соблюдаться требования, при которых поверхностный водосток с окружающей территории попал бы на улицы и проезды, выполняющие роль водосборных и водоотводных сетей с взаимно увязанными уклонами в пределах от 0.5 до 6%.

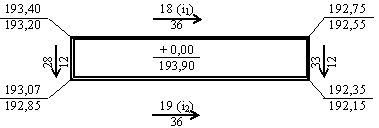

Рис.53. Высотная привязка проектируемого здания
Высотная привязка выполняется в учебных целях в следующем порядке:
1. Для запроектированного на генплане с учетом инсоляции, радиации, аэрации и других архитектурно-планировочных требований здания размерам 12х72 м определяют фактические отметки углов.
2. К максимальной фактической отметке одного из углов здания прибавляют 20 см и получают проектную отметку отмостки.
3. Назначают уклоны вдоль осей здания с учетом рельефа и вычисляют проектные отметки углов здания, которые должны быть больше фактических на 0.2 м. В случае несоблюдения этого условия, корректируют проектные отметки и уклоны.
4. Из чертежей фасадов и разрезов проектируемого здания выбирают условную отметку земли, указанную со знаком "-" относительно чистого пола первого этажа здания и прибавляют к максимальной планировочной отметке на отмостке. Полученную абсолютную отметку уровня чистого пола записывают внутри проектируемого здания. Она должна быть больше отметки отмостки не менее чем на 0.3 м. В жилых зданиях, расположенных по красной линии, уровень пола квартир первого этажа должен быть выше тратуара не менее чем на 0.5 м.
54. Геодезическая основа разбивочных работ. Строительная сетка.
Для выноса в натуру основных осей и геодезическому обеспечению строительства на стройплощадках необходимо иметь систему пунктов с известными координатами и высотами, которая называется плановой и высотной разбивочной основой. Наиболее распространённым видом разбивочной геодезической основы на крупных объектах является строительная сетка (СС) в виде квадратов или прямоугольников со сторонами 100...200 м, параллельными главным осям сооружений. Проектирование строительной сетки выполняется на строительном генплане (рис.54) и её пункты располагаются вне зон нарушения грунта в процессе строительства.

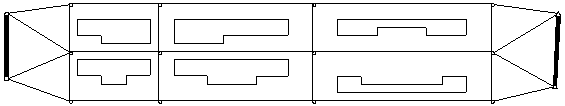

Рис.54. Строительная сетка
Привязка строительной сетки к пунктам ГГС выполняется методами триангуляции, полигонометрии, трилатерации. Абсолютная точность определения ее пунктов должно быть не более 10 мм. При необходимости, стороны строительной сетки увеличивают или уменьшают на величину, кратную 10 м. За начало координат принимают пункт в юго-западном углу строительной площадки. Закрепление пунктов СС на местности, как правило, выполняют в два этапа: сначала предварительное - постоянными знаками с металлическими пластинами в верхней части, затем - окончательное - по данным повторных измерений и вычислений элементов редуцирования перемещают центры пунктов и обозначают их керном на пластинах. Правильность редуцирования пунктов СС и точность их планового и высотного положения контролируют дополнительными геодезическими измерениями. В дальнейшем пункты СС используются для выноса осей в натуру и выполнения исполнительных съемок.
