Амато В. - Основы организации сетей Cisco. Том 2 (2002)(ru)

Устройства CSU/DSU

CSU/DSU представляет собой устройство с цифровым интерфейсом (иногда два отдельных цифровых устройства), которое адаптирует физический интерфейс на устройстве DNE (таком, например, как терминал) к интерфейсу на DCE-устройстве (таком, как коммутатор) в сети с коммутируемым носителем. На рис. 8.8 показано размещение CSU/DSU в распределенной сети. Иногда CSU/CDU объединяются в | одном корпусе с маршрутизатором.

Рис. 8.8. В распределенной сети CSU/DSU размещаются между коммутатором и термина-

лом

_________________________________________________________________________

Вашингтонский проект: размещение CSU/DSU

В качестве части проекта сети Вашингтонского учебного округа и его реализации не-

обходимо определить требуемый тип CSU/DSU, их количество и место размещения

в сети. В качестве возможных мест размещения можно рассмотреть школьные по- мещения и главный окружной офис, где будет заканчиваться распределенная сеть. Необходимо помнить о том, что CSU/DSU должны быть расположены по возможно- сти ближе к маршрутизаторам.

_________________________________________________________________________

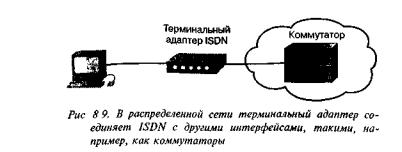

Терминальные адаптеры ISDN

Терминальный адаптер ISDN представляет собой устройство, используемое для со-| единения интерфейса базовой скорости передачи (Basic Rate Interface, BRI) с другими| интерфейсами. Терминальный адаптер обычно представляет собой ISDN-модем. На рис. 8.9. показано разме- щение терминального адаптера в среде ISDN.

Распределенные сети и эталонная модель OSI

Распределенные сети используют для инкапсуляции уровневый подход эталонной модели OSI, так же как это делают виртуальные сети, однако в распределенных сетях эти операции сконцентрированы в основном на физическом и канальном уровнях. Стандарты распределенных сетей обычно описывают как методы доставки физического уровня, так и требования канально- го уровня, включая адресацию, управление потоком и инкапсуляцию. Стандарты распределен- ных сетей разрабатываются и поддерживаются рядом авторитетных организаций, часть из кото- рых перечислена ниже.

∙Отдел стандартизации при международном телекоммуникационном союзе (International Telecommunication Union-Telecommunication Standardization Sector, ITU-T). Ра-

нее назывался Консультативным комитетом по международной телефонии и телегра-

фии (Consultative Committee for International Telegraph and Telephone, CCITT).

∙Международная организация по стандартизации (ISO).

∙Инженерная группа по решению конкретной задачи в Internet (Internet Engineering task Force, IETF).

∙Ассоциация электронной индустрии (Electronic Industries Association, EIA).

∙• Ассоциация индустрии телекоммуникаций (Telecommunications Industries Association, TIA)

Физический уровень распределенной сети

Протоколы физического уровня распределенной сети описывают работу служб распределен- ных сетей, осуществляющих электрические, механические, операционные и функциональные соединения. Большинство распределенных сетей требуют наличия соединения между собой, ко- торое обеспечивается провайдером коммуникационной службы (таким, например, как RBOC), другим провайдером (таким, например, как провайдер услуг Internet) или агентством почты,

телеграфа и телефона (post, telegraph and telephone agency, FIT).

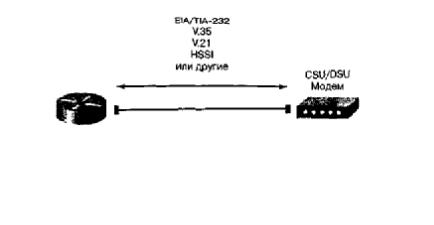

Физический уровень распределенной сети также описывает интерфейс между DTE и DCE. Обычно ОСЕ является провайдером службы, a DTE является подсоединенным устройством, как показано на рис. 8.10.

Двумя основными типами инкапсуляции типа "точка-точка" являются ЙВЬС и РРР. Все типы инкапсуляции в последовательных соединениях используют общий формат фрейма, который содержит следующие поля (рис. 8.12).

∙Флаг — указывает начало фрейма; этому полю присваивается значение 7F (в шест-

надцатиричном виде, т.е. по основанию 16).

∙Адрес — поле из одного или двух байтов для адресации конечной станции в средах с множественной рассылкой.

∙Управление — указывает на тип фрейма: информационный, служебный или ненуме- рованный. Содержит также конкретные коды функций.

∙Данные — инкапсулированные данные.

∙PCS — последовательность проверки фрейма (frame check sequence, PCS).

∙Флаг — идентификатор трейлера; ему присваивается значение 7Е.

РРР

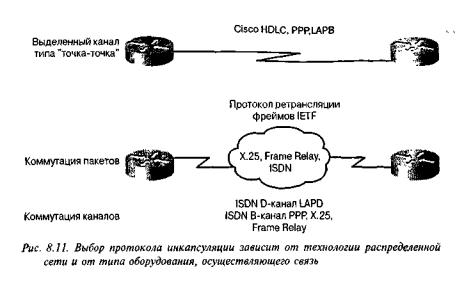

Каждый тип соединения при передаче данных по каналам распределенной сети использует для инкапсуляции протокол 2-го уровня. Для того, чтобы быть уверенным в правильности про- токола, используемого для инкапсуляции, необходимо задать тип конфигурации 2-го уровня для каждого последовательного интерфейса маршрутизатора. Выбор протокола инкапсуляции зави- сит от используемой технологии распределенной сети и от типа коммуникационного оборудо- вания. РРР и HDLC представляют собой два типа протоколов инкапсуляции, которые можно использовать для соединений, описанных в настоящей главе.

Инкапсуляция протокола РРР

Протокол РРР предоставляет стандартный метод инкапсуляции для последовательных со- единений (описан в стандартах RFC 1332 и RFC 1661). Этот протокол может, кроме всего про- чего, проверять качество канала при установке связи. Протокол РРР также предоставляет воз- можность проверки аутентификации с помощью протокола проверки пароля (Password Authentication Protocol, PAP) или протокола аутентификации с предварительным согласованием вызо-

ва (Challenge Handshake Authentication Protocol, CHAP). Протокол РРР подробно описан в главе

10, "Протокол РРР".

_________________________________________________________________________________

Инженерный журнал: обсуждение канала РРР

Для обеспечения совместной работы версий программ, приобретенных у разных про-

изводителей, протокол РРР использует несколько дополнительных протоколов.

∙Протокол LCP для согласования взаимодействия на основной линии.

∙Семейство управляющих сетевых протоколов для согласования индивидуаль-

ных

протоколов 3-го уровня и их IP-опций (таких, как управляющий IP-протокол, IP

Control Protocol, IPCP) и других опций, таких как сжатие данных.

При согласовании параметров канала РРР сначала выбирается протокол управления

каналом, а затем дополнительные управляющие сетевые протоколы.

Для проверки статуса LCP и управляющих сетевых протоколов можно использовать

команду show interfaces, а для тестирования взаимодействия сетевых уровней могут быть использованы управляющие сетевые протоколы. Для устранения ошибок очень удобна команда debug ppp.

Для создания конфигурации последовательного соединения с использованием РРР

используется команда encapsulation ppp:

Router(config) # interface serial 0

Router(config-if)# encapsulation ppp

_________________________________________________________________________________

Инкапсуляция протокола HDLC

HDLC представляет собой протокол канального уровня, созданный на базе ис-

пользовавшегося ранее для инкапсуляции протокола управления синхронным каналом дан-

ных (Synchronous Data Link Control). HDLC-инкапсуляция является используемым по умол- чанию типом инкапсуляции для последовательных каналов между маршрутизаторами Cisco. Реализация этого протокола является очень примитивной: отсутствуют окна и контроль потока, допускаются только соединения типа "точка-точка". В адресном поле все биты всегда равны единице. Кроме того, после управляющего поля вставлен 2-байтовый код производителя; это означает, что тип фреймов используемых HDLC несовместим с оборудованием других про- изводителей.

Если на обоих концах выделенной линии расположены маршрутизаторы или серверы досту- па, работающие с программным обеспечением операционной системы Cisco (Cisco Internetwork Operating System software, IOS), то для инкапсуляции обычно используется протокол HDLC. Поскольку методы инкапсуляции протокола HDLC не являются стандартными, для устройств, которые не используют программное обеспечение Cisco, необходимо использовать протокол

РРР.

_________________________________________________________________________________

Вашингтонский проект: инкапсуляция РРР

Хотя для соединений типа "точка-точка" можно использовать оба типа протоколов —

РРР и HDLC, в сети Вашингтонского учебного округа следует использовать каналы на основе протокола РРР. Этот протокол обладает следующими преимуществами.

∙Совместимость с версиями других производителей.

∙Возможность использования LCP для согласования взаимодействия с основной

линией.

∙Возможность использования семейства сетевых протоколов для согласования

индивидуальных протоколов 3-го уровня.

_________________________________________________________________________

Типы каналов распределенных сетей

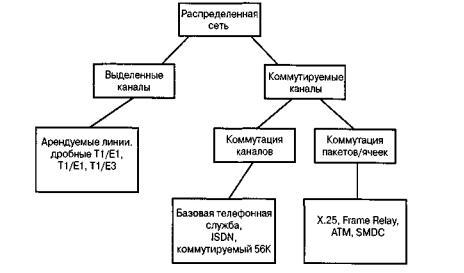

Существуют два типа каналов, используемых в распределенных сетях: выделенные линии и коммутируемые соединения. Структура этих каналов показана на рис. 8.13. Коммутируемые со- единения, в свою очередь, могут осуществлять коммутацию пакетов или каналов. В последую- щих разделах описываются эти типы каналов.

Выделенные линии

Выделенные линии, также называемые арендованными линиями (leased lines), обеспечивают постоянное пользование службой. Они обычно используются для передачи цифровых данных, голосовых данных и, иногда, видеоданных. При проектировании сети передачи данных выде-

ленные линии обычно обеспечивают базовое или магистральное соединение между основными участками или промплощадками, а также связь между локальными сетями.

Использование выделенных линий считается основным вариантом при проектировании рас- пределенных сетей. При использовании выделенных линий для осуществления связи с каждым удаленным участком необходимы порт маршрутизатора и канал, ведущий к этому участку.

После того, как две точки соединены выделенной линией, для каждой из них необходим порт маршрутизатора, CSU/CDU и реальная линия от провайдера службы. Стоимость поддержки вьщеленных линий может стать достаточно большой, если они используются для соединения между собой большого количества участков.

Связь по выделенной линии с постоянным доступом осуществляется по последовательным каналам типа "точка-точка". Соединения обычно осуществляются с использованием синхрон- ных последовательных портов маршрутизаторов; при этом обычно используется до 2 Мбит/с (Е1) полосы пропускания, что становится возможным благодаря использованию CSU/CDU. Раз-

личные методы инкапсуляции на канальном уровне обеспечивают гибкость и надежность при передаче данных пользователя. Выделенные линии такого типа являются идеальным решением для сред с передачей большого и стабильного количества данных. Однако использование выде- ленной линии может оказаться неэффективным в финансовом отношении, поскольку за нее приходится платить и в том случае, когда данные не передаются.

Рис. 8.13. Существуют различные типы соединений, использующих коммутацию пакетов

или коммутацию каналов

_________________________________________________________________________

Вашингтонский проект: выделенные линии

В Вашингтонском проекте выделенные линии следует использовать для создания яд-

ра распределенной сети. В процессе проектирования необходимо определить тре- буемое количество таких линий и оборудование, которое необходимо для них приоб-

рести (такое, как CSU/CDU).

_________________________________________________________________________

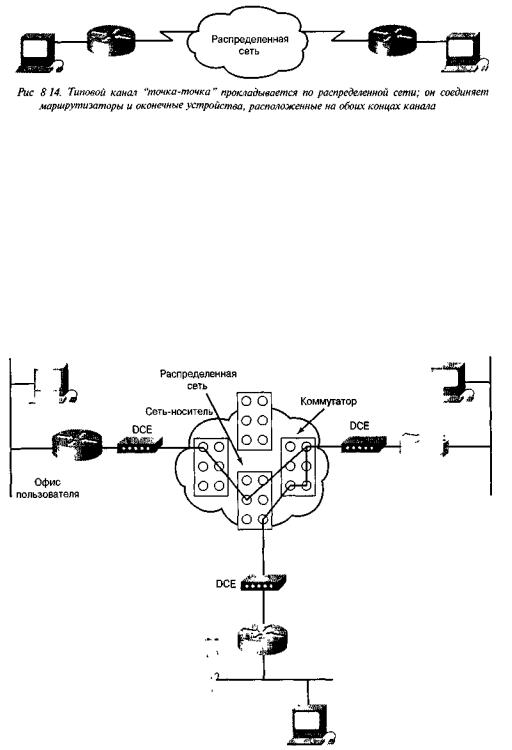

Выделенные линии также часто называют каналами типа "точка-точка", потому что установ- ленный для них путь является постоянным и фиксированным для каждой удаленной сети, дос- туп к которой обеспечивается сетевыми устройствами. Канал типа "точка-точка" обеспечивает отдельный, заранее установленный путь коммуникации в распределенных сетях от офиса поль- зователя через сеть носителей, такую, например, как телефонная компания, к удаленной сети. Провайдер услуг резервирует такой канал только для одного пользователя. На рис. 8.14 показан типичный канал типа "точка-точка", проложенный по распределенной сети.

Соединения с коммутацией пакетов

Коммутация пакетов представляет собой такой метод коммутации в распределенных сетях, при котором сетевые устройства совместно используют отдельный канал типа "точка-точка" для транспортировки пакетов от источника к адресату через сеть-носитель, как показано на рис. 8.15. В качестве примера технологий с коммутацией пакетов можно привести Frame Relay, SMDC и Х.25.

Рис 8 15 При пакетной коммутации пакеты передаются через сеть-носитель

Коммутируемые сети могут переносить фреймы (пакеты) переменного размера или ячейки постоянного размера. Наиболее типичным примером сети с коммутацией пакетов является сеть, использующая протокол Frame Relay.

Протокол Frame Relay

Протокол Frame Relay был разработан для работы в высокоскоростных и надежных каналах передачи данных. Такая постановка задачи привела к тому, что этот протокол не обладает мощными средствами для поиска ошибок и имеет невысокую надежность; для решения этих задач используются протоколы верхних уровней.

Frame Relay представляет собой пример коммуникационной технологии с коммутацией па- кетов, которая позволяет подсоединить несколько сетевых устройств к многоточечной распре- деленной сети, как показано на рис. 8.16. Проектирование распределенной сети с использова- нием Frame Relay может оказать воздействие на работу протоколов верхнего уровня, таких как IP, IPX и AppleTalk, в частности, на расщепление горизонта. Протокол Frame Relay называется технологией множественного доступа без широковещания, поскольку в нем отсутствует воз- можности широковещания. Широковещательные сообщения передаются этим протоколом пу- тем рассылки индивидуальных пакетов по всем пунктам назначения.
