.pdfРис. 4.7. Количество горизонтальных кабельных трасс и размер (количест- во портов) горизонтальных коммутационных панелей должны быть определены в соответствии с требованиями пользовате- лей.
_________________________________________________________________________
Вашингтонский проект: дренажная область
Следует сделать обзор пользовательских требований проекта для определения ожиданий пользователей относительно числа горизонтальных кабельных трасс к каж-
дой комнате, которая попадает в дренажную область (catchment area) ГРС или ПРС.
______________________________________________________
Расширенная звездообразная топология
В крупных сетях обычной практикой является установка более чем одного монтажного шкафа. Это происходит в случае, если имеются подключаемые компьютеры, находящиеся за пределами 100-метрового ограничения длины кабеля пятой категории UTP Ethernet. Путем ус- тановки нескольких монтажных шкафов создается множество дренажных областей. Вторичные монтажные шкафы подключаются к ПРС (рис. 4.8). В стандартах EIA/TIA 568 указывается, что
ПРС должны подключаться к ГРС с использованием вертикальной прокладки кабеля (vertical cabling). Этот вид прокладки называется также магистральным (backbone cabling).
Рис. 4.8. Расширенная звездообразная топология в зданиях студенческого городка

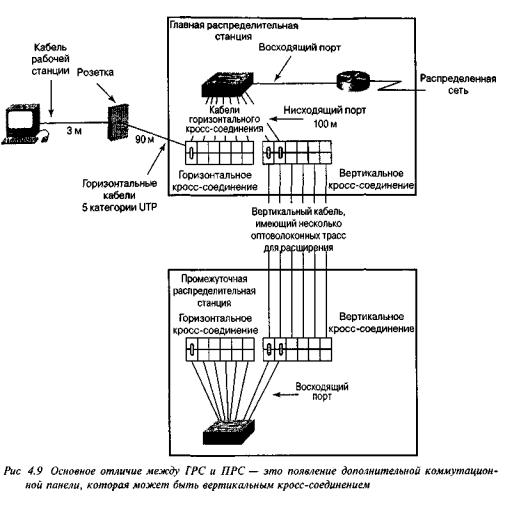

Как показано на рис. 4.9, вертикальное кросс-соединение (vertical cross-connect,VCC)
используется для подключения разных ПРС к центральной ГРС. Поскольку длина вертикальных кабелей обычно превышает 100-метровое ограничение для пятой категории UTP, в вертикаль- ных кросс-соединениях применяются оптоволоконные кабели (рис. 4.10).
Рис. 4.10.. Все вертикальные кабели подсоединяются к ГРС для создания одного сег-
мента локальной сети
_________________________________________________________________________
Вашингтонский проект: скорости соединения
В проектируемой сети весь поток данных между ПРС и ГРС будет перемещаться по вертикальному кабелю Следовательно, это соединение нужно проектировать как са-
мое скоростное Все данные, проходящие по сети округа, будут проходить по этому ка- налу, поэтому он должен иметь полосу пропускания не менее 100 Мбит/с
_________________________________________________________________________
Fast Ethernet — вертикальный кабель от ГРС к ПРС
Fast Ethernet — это Ethernet, улучшенный до пропускной способности 100 Мбит/с. Этот тип
сети использует ориентированную на широковещание логическую шинную топологию lOBaseT, наряду с известным методом доступа CSMA/CD для управления доступом к передающей среде (MAC). В настоящее время стандарт Fast Ethernet включает в себя целый ряд различных стан-
дартов, основанных на медной паре (100BaseTX) и оптоволоконном кабеле (100BaseFX). Он ис- пользуется для соединения ГРС и ПРС, как показано на рис. 4.11.
Рис 4.11. Fast Ethernet соединяет ГРС и ПРС, используя 100 Мбит/с полосу пропускания и технологию
CSMA/CD
Документация 1 -го уровня
Как показано на рис. 4 12, логическая диаграмма представляет собой модель сетевой тополо- гии без точного указания всех деталей прокладки кабеля. Логическая диаграмма — это основная карта локальной сети. Элементы логической диаграммы включают в себя следующее.
∙Точное расположение монтажных шкафов ГРС и ПРС.
∙Тип и количество кабеля для соединения ГРС и ПРС, включая количество запасного кабеля для увеличения полосы пропускания между монтажными шкафами. Напри- мер, если вертикальный кабель между ПРС1 и ГРС используется на 80%, то можно применить две дополнительные пары для удвоения полосы пропускания.
∙Подробную документацию на все кабельные трассы, как показано на врезке (рис. 4.13), идентификационные номера и порт на вертикальном или горизонтальном кросс- соединении, на котором заканчивается трасса. Например,предположим, что 203-я комната потеряла связь с сетью. Изучая врезку, можно выяснить, что эта комната ис- пользует трассу 203-1, которая заканчивается на 13-м порте горизонтального кросс- соединения. Теперь можно проверить трассу кабельным тестером, чтобы определить, вызвана ли проблема отказом на 1-ом уровне. Если это так, то для восстановления со- единения можно просто использовать одну из двух других трасс, а затем заняться устранением неисправности трассы 203-1.
Рис 4.12 Логическая диаграмма — это крупномасштабная карта локальной сети. Она
может оказаться полезной при устранении неисправностей и расширении сети в будущем
_________________________________________________________________________
Вашингтонский проект: требования к схеме соединений локальной сети
В ходе планирования схемы соединений для сети Вашингтонского учебного округа необходимо принять во внимание требования к локальной сети, связанные с доступом пользователей, сегментацией, инфраструктурой, прокладкой кабеля, ГРС и ПРС. При
проектировании сети, нужно выполнить описанные ниже требования.
∙Первое требование. В каждой школе и окружном офисе необходимо развернуть два сегмента локальной сети. Первый из них предназначен для использования в программе обучения, а второй — для административных целей.
∙Второе требование. Инфраструктура локальной сети должна основываться на Ethernet-коммутации, которая позволит перейти на более высокие скорости (т.е к
большей полосе пропускания) при обмене данными с отдельными компьютерами
и между ГРС и ПРС без изменения физической схемы соединений, а также при- способиться к будущим приложениям Скорости передачи должны соответство-
вать стандартам Ethernet ЮВазеТ, 100BaseT и 100BaseFX.
∙Третье требование. Горизонтальные кабели должны быть пятой категории UTP и
иметь возможность пропускать 100 Мбит/с. В вертикальных (магистральных) ка- белях необходимо использовать кабели пятой категории UTP или многомодовые
оптоволоконные кабели. Кабельная инфраструктура должна соответствовать
стандартам EIA/TIA 568.
∙Четвертое требование. В каждой школе необходимо разместить ГРС в качестве центральной точки, в которой будут заканчиваться все кабели локальной сети.
Она также будет точкой присутствия (point of presence, POP) для соединения с
распределенной (глобальной) сетью. При использовании звездообразной или
расширенной звездообразной топологии ПРС должна обслуживать свой участок и подсоединяться к ГРС.
______________________________________________________
|
|
|
|
|
|
|
Соединение |
Идентификатор |
Кросс-соединение |
Тип кабеля |
Состояние |
||
|
кабеля |
номер пары/ Номер |
|
|
|
|
|
|
|
порта |
|
|
|
От1-йПРС к |
203-1 |
Горизонтальное кросс- |
Кабель 5 катего- |
Используется |
||
комнате 203 |
|
соединение1/порт13 |
рии UTP |
|
||
|
|
|
|
|
||
От 1-й ПРС к |
203-2 |
Горизонтальное кросс- |
Кабель 5 катего- |
Не используется |
||
комнате 203 |
|
соединение1/лорт14 |
рии UTP |
|
||
От 1-й ПРС к |
203-3 |
Горизонтальное кросс- |
Кабель 5 катего- |
Не используется |
||
комнате 203 |
|
соединение2/портЗ |
рии UTP |
|
||
|
|
|
|
|
||
От 1-й ПРС |
ПРС1-2 |
Вертикальное кросс- |
Волокно, исполь- |
Используется |
||
кГРС |
|
соединение 1 /порт1 |
зуемое а различных |
|
||
|
|
|
|
режимах |
|
|
От 1-й ПРС |
ПРС1-1 |
Вертикальное кросс - |
Волокно используе- |
Используется |
||
кГРС |
|
соединение 1 /порт2 |
мое в различных |
|
||
|
|
|
|
режимах |
|
Рис 4 13 Такая таблица является ценным пособием при устранении неисправностей на пер- вом (физическом) уровне
Проектирование 2-го уровня топологии локальной сети
Как описывалось в главах 2 , "Коммутация в локальных сетях", и 3, "Виртуальные локальные сети", назначение устройств 2-го уровня состоит в обеспечении управления потоком данных, в
обнаружении и коррекции ошибок и уменьшении перегрузок сети Двумя наиболее типичными устройствами 2-го уровня (не считая сетевых адаптеров, которые имеются у каждого хоста сети)
являются мосты и коммутаторы Устройства этого уровня определяют размеры коллизионных и широковещательных доменов В настоящем разделе рассматривается реализация коммутации локальных сетей на 2-ом уровне
_________________________________________________________________________
Вашингтонский проект: цели проектирования 2-го уровня
Ниже описаны цели проектирования топологии 2-го уровня локальной сети для Вашинг-
тонского учебного округа
∙Для уменьшения размера коллизионного домена следует устанавливать ком-
мутирующие устройства, использующие микросегментацию
∙Следует также создать виртуальные локальные сети и отдельные широкове- щательные домены, которые будут объединять рабочие группы пользовате-
лей.
__________________________________________________________________________________
Коллизии и большой размер коллизионного домена представляют собой два фактора, нега- тивно влияющих на эффективность работы сети. Используя коммутацию, можно микросегмен- тировать сеть, устранив таким образом коллизии, и уменьшить размеры коллизионных доменов Как показано на рис 4 14, еще одна важная черта коммутатора локальной сети состоит в его спо- собности распределять полосу пропускания по портам и предоставлять, таким образом, боль- шую полосу вертикальным и восходящим кабелям, а также серверам. Такой тип коммутации на- зывается асимметричным. Он обеспечивает коммутацию портов с разными полосами пропуска- ния, например, сочетание портов со скоростями 10 и 100 Мбит/с.
Горизонтальные кабели
Рис 4 14 Пример асимметричной коммутации
Как было сказано ранее, микросегментация означает использование мостов и коммутаторов для повышения эффективности рабочей группы или магистрали. Обычно повышение эффектив- ности таким способом включает в себя Ethemet-коммугацию. Как показано на рис 4 15, комму-
таторы могут использоваться вместе с концентраторами для обеспечения соответствующего уровня эффективности для разных пользователей и серверов
Если коммутирующее оборудование локальной сети установлено в ГРС и ПРС и между ни- ми пролегает вертикальный кабель, то по этому кабелю передаются все данные между ГРС и ПРС. Следовательно, пропускная способность этой трассы должна быть больше, чем у трасс между ПРС и рабочими станциями.
Трассы горизонтального кабеля используют пятую категорию UTP, поэтому ни одно кабель- ное снижение не должно превышать 100 метров. Это позволяет использовать каналы 10 или 100 Мбит/с. В обычных условиях 10 Мбит/с соответствуют горизонтальному кабельному снижению.
Поскольку коммутаторы асимметричных локальных сетей позволяют совместное использование портов с полосой пропускания 10 и 100 Мбит/с на одном коммутаторе, следующей задачей яв- ляется определение числа таких портов, необходимых ГРС и каждой ПРС. Эта задача может быть решена путем повторного изучения требований пользователей, касающихся числа сниже- ний горизонтального кабеля в одной комнате и общего числа снижений в дренажной области, а также числа вертикальных кабельных трасс.
Например, предположим, что в соответствии с требованиями пользователей в каждой комна- те должно быть установлено по четыре горизонтальных кабельных трассы. ПРС, обслуживаю- щая дренажную зону, охватывает восемнадцать комнат. Путем несложных арифметических рас- четов получаем число портов, равное семидесяти двум.
_________________________________________________________________________
Вашингтонский проект: требования к топологии локальной сети
При проектировании топологии локальной сети Вашингтонского учебного округа, необходимо помнить ряд требований, предъявляемых к помещениям, из которых бу-
дет осуществляться доступ в сеть, и к точкам присутствия (POP) в этих помещениях.
∙Первое требование. Каждое учебное помещение, которому требуется соединение с сетью, должно обладать возможностью поддерживать 24 рабочих станции и обеспе- чиваться четырьмя кабельными трассами пятой категории DTP для передачи дан-
ных. Одна из них должна подсоединяться к рабочей станции преподавателя. Эти
