6. Составление пояснительной записки

6.1. После графического оформления проекта студент при­водит в порядок все материалы пояснительной записки. Поясни­тельная записка должна содержать мотивированное объяснение принятого планировочного, конструктивного и архитектурного решения. В записке приводятся теплотехнический и светотехни­ческий расчеты, а также даются технико-экономические показа­тели (площадь застройки, кубатура и площади производственной части цеха, бытовых и административно-конторских помещений).

6.2. В качестве технико-экономических показателей должны быть определены:

- площадь застройки производственного здания, определяе­мая в пределах внешнего периметра наружных стен;

- строительный объем производственного здания (площадь застройки, умноженная на высоту здания от отметки 0,000 до отметки верха покрытия);

полезная площадь производственного здания - суша пло­щадей помещений всех этажей в пределах внутренних поверх­ностей ограждений за вычетом площадей сечений колонн.

Аналогичные показатели должны быть определены для отдель­но стоящего или пристроенного вспомогательного здания.

Кроме того, для вспомогательного здания следует опреде­лить отношение полезной площади к списочному числу работаю­щих во всех сменах.

6.3. Пояснительная записка пишется студентом чернилами или шариковой ручкой. В случае надобности пояснительная записка дополняется подшиваемыми или вклеиваемая в нее схе­мами, зарисовками вариантов решения, некоторых деталей, узлов и т.д.

Текст пояснительной записки должен быть написан с полями шириной около 40 мм с левой стороны и около 10 мм - с правой. Объем пояснительной записки не должен превышать 10 страниц.

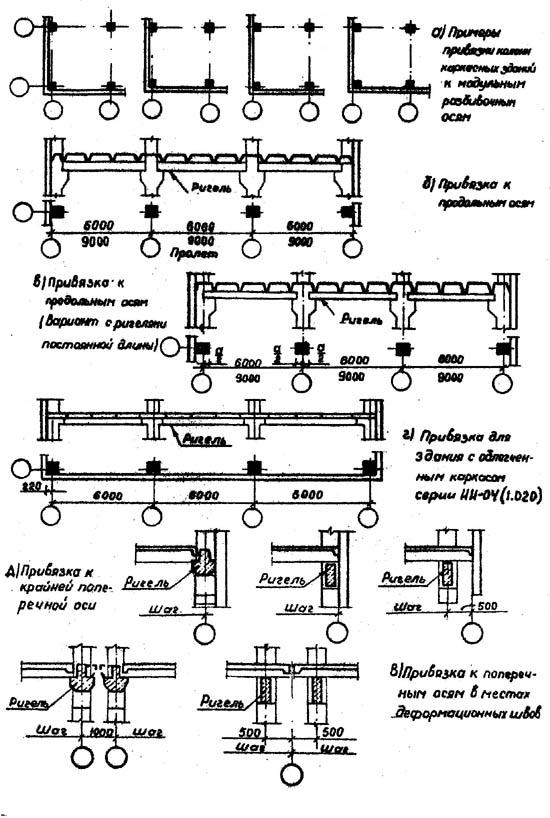

Рис. 1. Привязка конструктивных элементов одноэтажных каркасных зданий к разбивочным осям

Рис. 1. Привязка конструктивных элементов одноэтажных каркасных зданий к разбивочным осям (продолжение)

Рис. 2. Правила привязки конструктивных элементов

Рис. 3. Нанесение размеров и надписей

Рис. 4.Координация элементов на чертежах

Рис. 5. План производственного здания

Рис. 5. План производственного здания (продолжение)

Рис. 6. Продольный разрез производственного здания

Рис. 6. Продольный разрез производственного здания (продолжение)

Рис. 7. Поперечный разрез производственного здания

Рис. 8. План кровли

Рис. 9. Фасад производственного здания

Рис. 9. Фасад производственного здания (продолжение)

Рис. 10. Разрез наружной стены

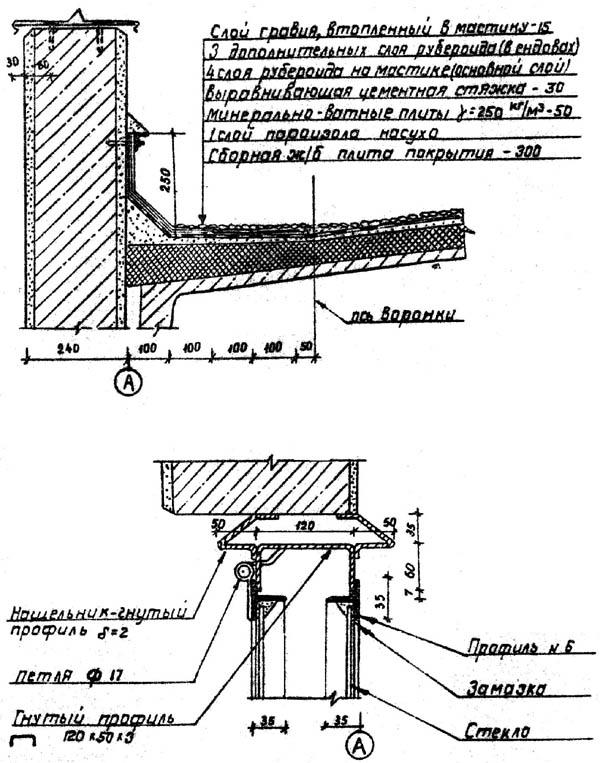

Рис. 11. Парапетная панель, ендова и деталь металлической оконной панели

Рис. 12. Крепление рельса к подкрановой балке

Рис. 13. Фундамент крайней колонны

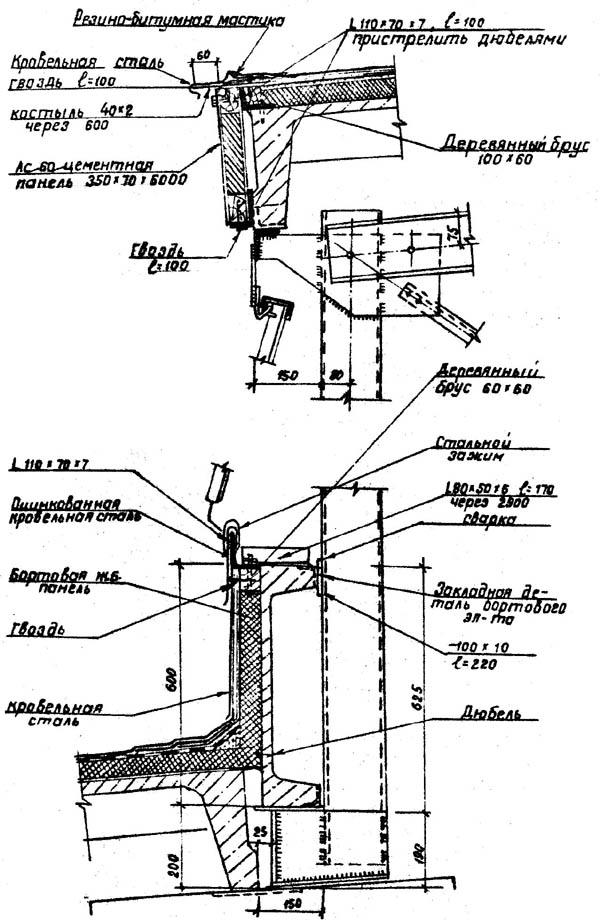

Рис. 14. Конструктивные детали фонаря

Рис. 15. Конструкция и экспликация полов

Рис. 16. План установки воронки в ендове

Рис. 17. Воронка внутреннего водостока. Разрез по 1-1

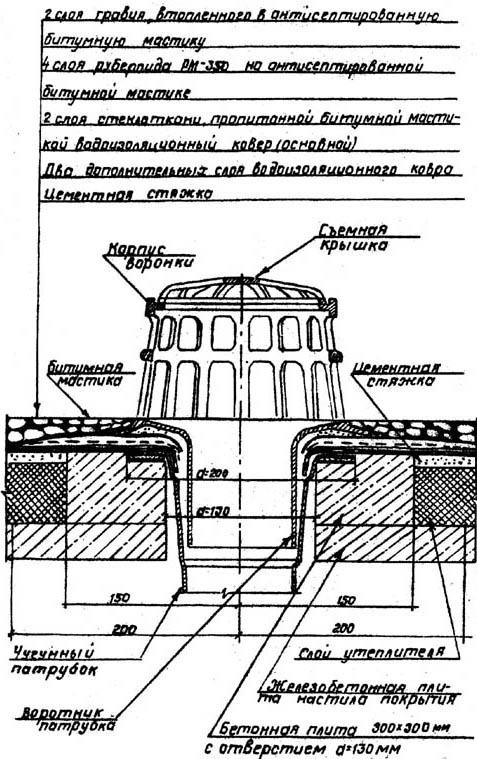

Рис. 18. Воронка внутреннего водостока

ЛИТЕРАТУРА

1. Теплотехнический расчет ограждающих конструкций зданий; Методические указания к курсовому и дипломному проектированию. - Краснодар: изд. КПИ, 1987.- 50 с.

2. Методические указания по применению ЭВМ в теплотехнических расчетах ограждающих конструкций зданий, - Краснодар: над. КПИ, 1987.- 20 с.

3. Методические указания по расчету естественного освещения зданий. - Краснодар, изд. КПИ, 1985.- S3 с.

4. Методические указания по графическому оформлению чертежей архитектурно-конструктивного проекта промышленного здания для студентов спец. 1202.- Краснодар: изд. КПИ»1980.- 32с.

5. Методические указания по составлению архитектурно-конструктивного проекта промышленного здания (проект № 3) для студентов спец. 1202 (промышленное и гражданское строительство).-Краснодар: изд. КПИ, 1979.- 49 с. ^б. Производственные здания; Методические указания к дипломному - и курсовому проектированию для студентов спец. 1202.-Пенэа. Изд. Пензенского ИСИ, 1985.- 56 с.

7. Архитектура гражданских и промышленных зданий; Методические указания к выполнению курсового проекта № 3 «Архитектурно-конструктивного проекта промышленного здания и генеральный план завода» для студентов 5 курса спец. 1202.-М.: Изд. ВЗИСИ, 1977.- 36 с.

8. Архитектура гражданских и промышленных зданий. Задание и методические указания к выполнению курсового проекта № 3 "Генеральный план завода и архитектурно-конструктивный про­ект промышленного здания" для студентов 1V курса спец. I202.- М.: Изд. ВЗИСИ, 1984.- 48 с.

9. Методические указания по составлению архитектурно-конструктивного проекта промышленного здания (проект № 3).- М.: Изд. МИСИ им. В.В. Куйбышева, 1976.- 30 с.

10. Архитектура гражданских и промышленных зданий. Т.5. / Шубин Л.Ф. / Промышленные здания: Учебник для строит. вузов. - 3-е изд., перераб. и доп. - М.: 1986.- 335 с.

11. Орловский Б.Я., Орловский Я.Б. Архитектура гражданских и промышленных зданий. Промышленные здания / Учеб. для вузов по спец. "Промышленное и гражданское стр-во". 4-е иэд., перераб. и доп.-М.: Высш. шк.» 1991.- 304 с.: ил.

12. Архитектурное проектирование промышленных предприятий:

Учебник для вузов / С.В. Демидов, А.С. Фисенко, В.А. Мыслин и др.; Под ред. С.В. Демидова и А.А. Хрусталева. - М.: Строй­издат, 1984.- 392 с., ил.

13. Архитектура промышленных предприятий, зданий и сооружений / В.А. Дроздов, Л.Ф. Гольденчерш, Е.С. Матвеева и др.; Под общ. ред. Н.Н. Кима. - 2-е изд., перераб. и доп. - М.: Строй­издат, 1991.- 638 с.: ил. - (Справочник проектировщика).

14. Ким Н.Н. Промышленная архитектура. - 2-е изд., перераб. и доп.-А1.: Стройиздат, 1988.- 244 с.: ил.

15. Ким Н.Н., Маклакова Т. Г. Архитектура гражданских и промышленных зданий: Спец. курс: Учеб. пособие для вузов. –М.: Стройиздат, 1987.-287 с., ил.

16. Дятков С. В. Архитектура промышленных зданий: Учеб. пособие для строит, вузов. - 2-е изд., перераб. – М.: Высшая шк.,1984.- 415 с., ил.

17. Трепененков Р.И. Альбом чертежей конструкций и деталей промышленных зданий: Учеб. пособие для вузов.-3-е изд., перераб. и доп. - М.: Стройиздат, 1980.- 284 с., ил.

18. Шерешевский И.А. Конструирование промышленных зданий и сооружений: Учеб. пособие для студентов строит. специальностей вузов.-3-е изд., перераб. и доп. - Л.: Стройиздат, Ленинград. отд-ие. 1979.- 166 с.» ил.

19. Экономика архитектурного проектирования и строительства: Учеб. для вузов (В.А. Варежкин, В.С. Гребенкин, Д.И. Кирюшечкина и др.: Под ред. В.А. Варежкина. - М.: Стройиздат,1990.-272 с., ил.

20. ГОСТ 21.501-80. Архитектурные решения. Рабочие чертежи, Система проектной документации для строительства.

21. СНиП 2.09.02-85.Производственные здания промышленных пред­приятий.

22. СНиП 2.09.03-85. Сооружения промышленных предприятий.

23. СНиП 2.01.02-85. Противопожарные нормы.

24. СН 245-71. Санитарные нормы проектирования промышленных предприятий.

25. СНиП I.02.0I..85. Инструкция о составе, порядке разработки, согласования и утверждения проектов и смет на строитель­ство предприятий, зданий и сооружений.

26. СТ CЭB 1001-78. Модульная координация размеров в строительстве.

27. ТП 101-8I. Технические правила по экономному расходованию основных строительных материалов.

28. СН 460-74. Временная инструкция о составе и оформлении строительных рабочих чертежей зданий и сооружений.

29. Общесоюзный каталог индустриальных железобетонных и бе­тонных изделий, обязательных для применения в промышлен­ном строительстве. Сборник K-I. Одноэтажные здания. Сборник К-2. Многоэтажные здания.

30. Строительный каталог. Унифицированные стальные конструк­ции одноэтажных производственных зданий.

31. Типовые детали и конструкции зданий и сооружений ЦИГП.
