3.4. Расчет искусственного освещения

Целью расчета осветительной установки является определение числа и мощности светильников, обеспечивающих заданные значения освещенности. В процессе поверочных расчетов определяют ожидаемую освещенность при заданных параметрах осветительной установки. Наибо­лее распространенными методами расчета являются метод коэффициен­та использования и точечный метод.

Метод коэффициента использования применяют для расчета об­щего равномерного освещения на горизонтальной рабочей поверхности. Основные расчетные уравнения этого метода

где Ф_л — световой поток одной лампы, лм (см. табл. 18, 19), Е — мини­мальная освещенность, выбранная по нормам, лк; К'_з — коэффициент запаса для светильников (табл. 21), Z_н коэффициент неравномерности освещенности, равный отношению средней освещенности горизонтальной условной рабочей поверхности Е_ср к ее минимальной освещенности (Z_н = Е_ср/ Е = 1,1 ÷ 1,3), N_c — число светильников общего освещения;

n_л — число ламп в светильнике; η — коэффициент использования свето­вого потока (табл. 22, 23).

Для определения коэффициента использования необходимо вычис­лить индекс помещения

где в — ширина помещения, м; l — длина помещения, м; h — высота подвеса светильника над рабочей поверхностью, м.

Точечный метод применяют для расчета локализованного и местного освещения, освещения наклонных плоскостей и для проверки расчетного равномерного общего освещения, когда отраженным световым потоком можно пренебречь. Для практических расчетов используется формула

где Е_ч — освещенность в расчетной точке, лк; J_α — сила света в направлении луча от источника на данную точку рабочей поверхности определяемая по характеристикам светораспределения светильника (см. рис. 19—24), кд; а — угол между направлением луча и нормалью, ^о.

Общая освещенность в точке находится как сумма освещенностей от всех светильников. Для конкретных условий и конкретного источника света необходимо общую освещенность умножить на показатель m:

Выбранные параметры осветительной установки не должны отли­чаться от результатов расчета более чем на —10... + 20%.

3.5. Светоцветовой климат на атп

Основными нормируемыми показателями светоцветового климата являются: цветовая гамма, цветовой контраст, количество цвета, коэф­фициент отражения поверхностей. Они должны удовлетворять требова­ниям СН 181—70 [39].

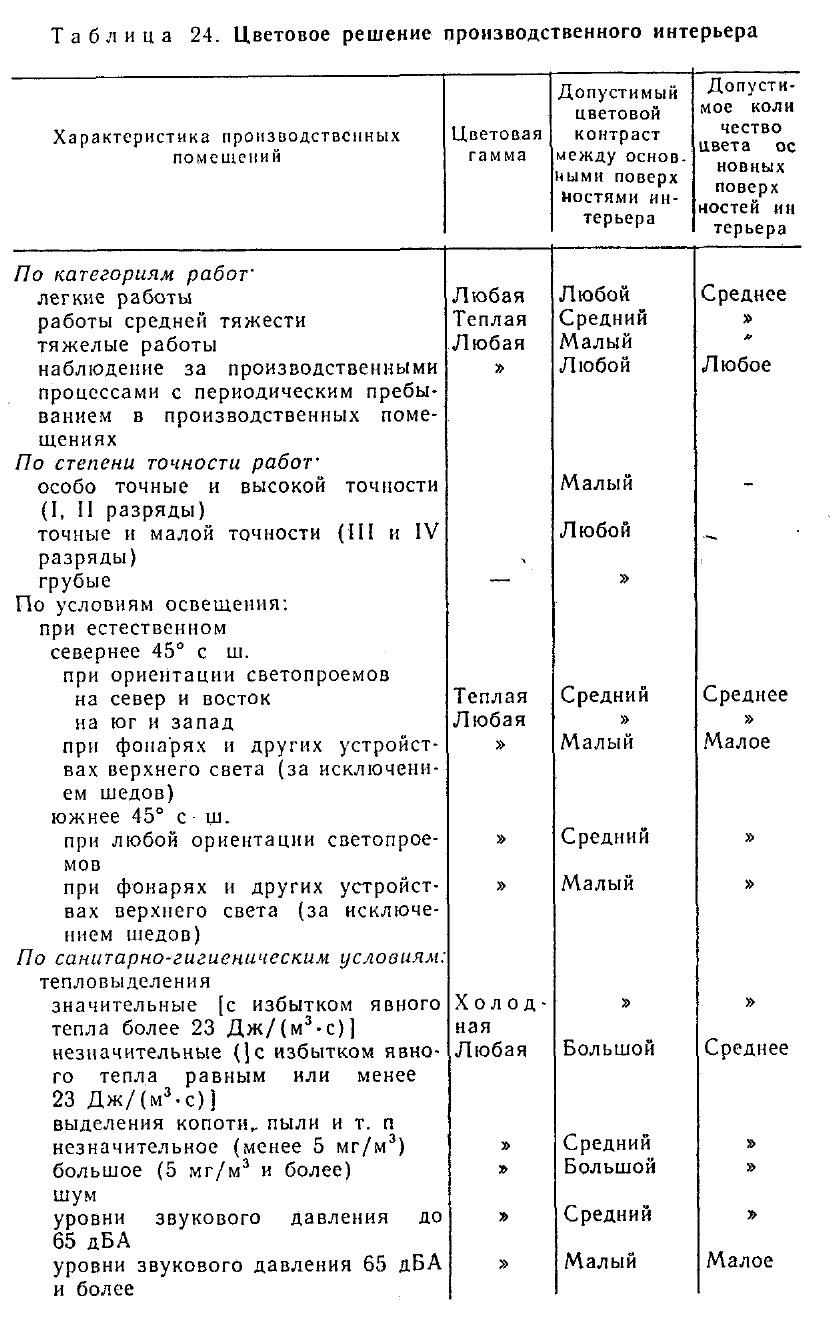

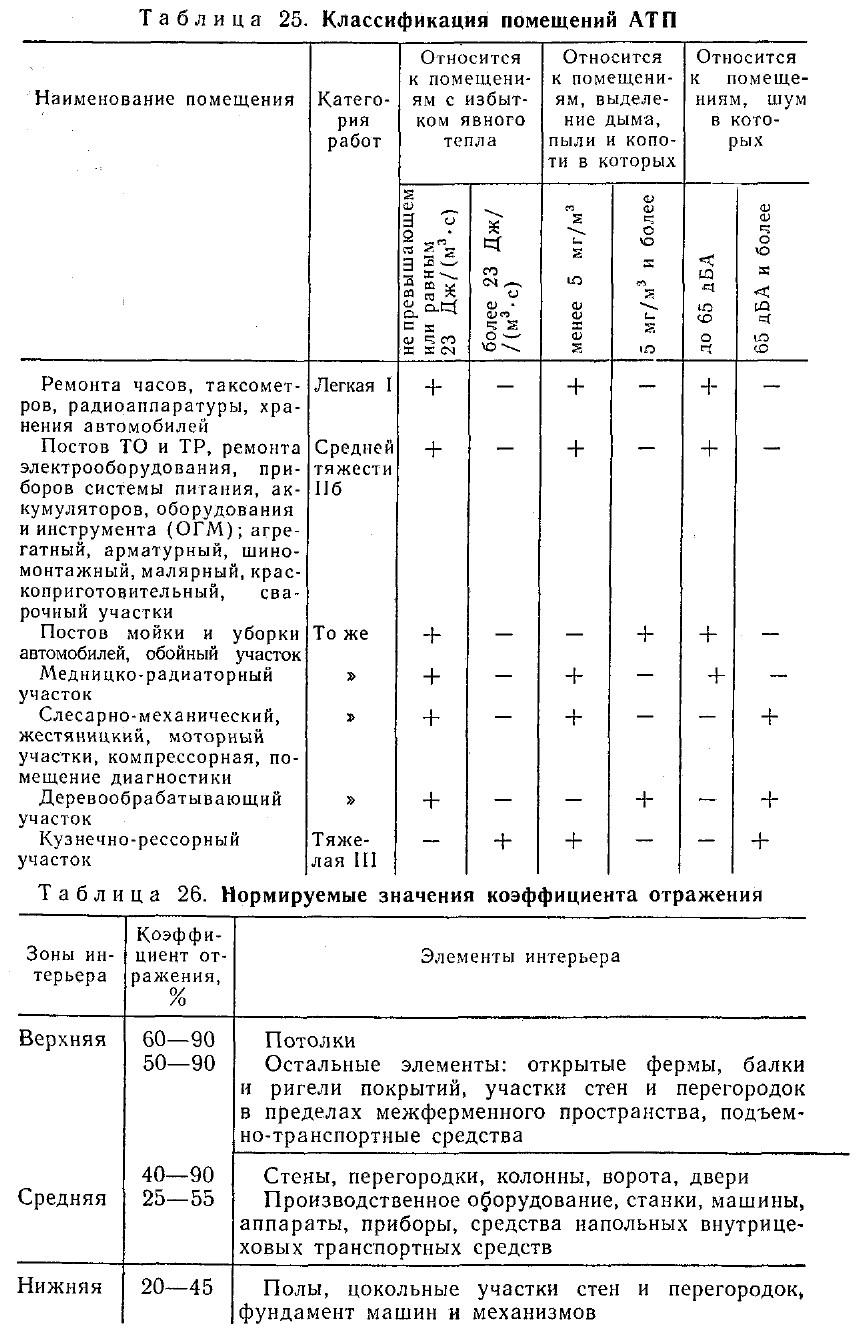

Цветовую гамму, допустимый цветовой контраст и допустимое количество цвета при решении производственного интерьера выбирают с учетом характеристики помещения по категориям работ, характеру освещения и санитарно-гигиенических условий (табл. 24). Классифика­ция помещений по категориям работ и санитарно-гигиеническим услови­ям приведена в табл. 25. Характеристику зрительных работ см. в табл. 15.

Коэффициент отражения поверхностей производственных помещений АТП следует принимать в зависимости от местоположения в пространстве в верхней, средней или нижней его зоне (табл. 26).

Окраске поверхностей строительных конструкций рекомендуется придавать матовую или полуматовую фактуру. При окраске оборудова­ния следует учитывать цветовую гамму интерьера и выбирать цвета согласно данным табл. 27. Число цветов в цветовом решении оборудова­ния не должно превышать трех (не считая сигнальных и отличительных).

Элементы оборудования, служащие фоном для обрабатываемых деталей, должны иметь цвет, контрастный цвету детали. Цвет фона 'обрабатываемых материалов следует принимать согласно рекомендациям (табл. 28).

В цветовой композиции интерьера должна учитываться система зрительной информации (функциональная окраска, знаки безопасности, элементы наглядной агитации и т. п.). Сигнально-предупреждающая окраска и знаки безопасности должны выполняться в соответствии с требованиями ГОСТ 12.4.026—76 «ССБТ. Цвета сигнальные и знаки безопасности».

Цвета опознавательной окраски трубопроводов должны соответство­вать ГОСТ 14202—69 «Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки». Маркировка баллонов, цистерн и бочек и надписи на них должны соответствовать требованиям Правил устройства и безопасной эксплуата­ции сосудов, работающих под давлением (табл. 29, 30) [29]. Отличи­тельные цвета для обозначения шин электроустановок следует принимать согласно требованиям Правил устройства электроустановок (ПУЭ) [32]

Цветовое решение элементов наглядной агитации (плакаты, дос­ки Почета, доски для объявлений, стенные газеты) должно соответ­ствовать общей цветовой композиции интерьера. При этом следует избегать ярких, больших по площади элементов, особенно с применением цветов, используемых в сигнально-предупреждающей окраске и произ­водственных знаках безопасности.

Проектируя цветовую отделку интерьера АТП, следует иметь в виду, что при одинаковых условиях освещения на восприятие размеров и про­порций помещения влияют соотношения цветовых характеристик ос­новных поверхностей интерьера [33]. Пространство воспринимается большим, если основные поверхности отделаны светлыми материалами (в особенности холодных цветов). Зрительному увеличению высоты и уменьшению длины помещения способствует вертикальное расположение полос. Длина помещения воспринимается меньше при отделке удаленных торцевых стен насыщенными теплыми цветами и больше — при исполь­зовании холодных цветов. Сокращению высоты и удлинению помещения способствуют горизонтальные членения поверхностей стен цветом.
