Магниты мрт
Их различают по типу: открытые и закрытые, по принципу действия: постоянные, резистивные (электромагниты), комбинированные (гибридные), сверхпроводящие магниты. По значению магнитной индукции: сверхнизкопольные <0.1Тл, низкопольные 0.1-0.45 Тл, среднепольные 0.5 Тл, высокопольные 1-2 Тл, сверхвысокопольные >2Тл.
Открытые системы применяют в тех случаях, когда у пациента наблюдается клаустрофобия.
Рис. А – это постоянный замкнутый магнит, содержит магнитопровод 1, а сам магнит собран из маленьких кубиков, которые легко производить путем намагничивания.
Рис. Б – резистивный магнит. Содержит катушки 3, по которым циркулирует ток. Если первый магнит не требует затрат, то второй требует электропитания.
Рис. В – комбинированный магнит. Здесь создается постоянное магнитное поле, при помощи магнита 2, а изменяющее комбинированное поле добиваются с помощью электромагнита 3.
Наиболее распространенными являются сверхпроводящие магниты (рис. г). Принцип действия их основан на явлении сверхпроводимости. А именно: известно, что некоторые сплавы, например ниобий - титановый сплав, при температуре 4-10 К обладают сверхпроводимостью. Т.е. не оказывают сопротивления прохождению эл. тока. Магнит содержит вакуумную камеру 4, из которой постоянно откачивается газ с помощью вакуумного насоса 7. В камере 5, заполненной жидким гелием, размещена катушка из сверхпроводящего сплава. Провода этой катушки уложены в медные трубочки, т.к. они очень хрупкие. Катушка обозначена цифрой 6. Первоначально в катушку вводится ток и он практически без потерь способен циркулировать по катушке длительное время, создавая при этом магнитный момент до 2 Тл.
ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ № 6
-
Фокус рентгеновской трубки и его влияние на резкость изображения
При попадании потока электронов, имеющего прямоугольное сечение, на поверхность анода он создает так называемое действительное фокальное пятно (поверхность, на которую попадает электронный пучок). Это пятно также имеет форму прямоугольника с площадью Sθ. За счет конусности анода создается эффективное фокальное пятно (проекция потока рентгеновского излучения на плоскость, параллельную оси вращения и перпендикулярную потоку излучения). Оно имеет форму квадрата. В рентгеновской технике стараются добиться минимальных размеров эффективного фокусного пятна, что определяется законами оптики.
На рис. а показан случай, когда фокус имеет форму точки или форму диска (рис. б). Как видно в первом случае, за объектом исследования, имеющим форму точки, образуется резкая тень, а когда фокус имеет форму диска, то кроме основной тени, вокруг нее имеет место полутень, т.к. рентгеновские лучи выходят не из одной точки, а из множества точек.
-
Усилители рентгеновского изображения с цифровой видео камерой.
Он собирается по такой же схеме, как и аналоговый УРИ, только вместо аналогового видикона используется цифровая фото/видео камера
-
Градиентные и радиочастотные катушки
Они служат для создания магнитных полей, изменяющихся по трем осям координат.

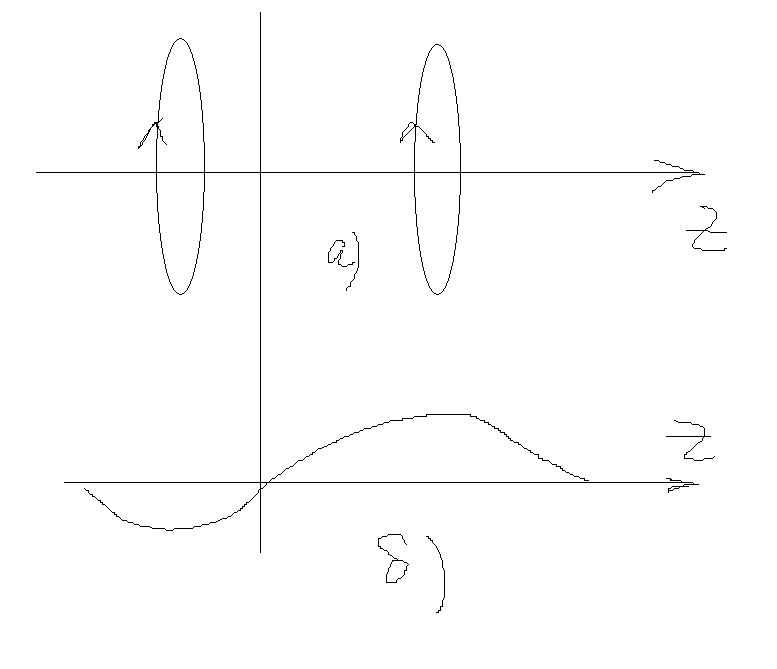

На рис. а и б показаны градиентные катушки для изменяющегося МП по оси х, на рис. в – по оси у, на рис. г – по оси z
Как видно катушки рис. а направление токов противоположно. Это позволяет создать на некотором приближении линейно изменяющийся градиент магнитного поля. При изменении токов через катушку этот градиент можно смещать вдоль оси z, что позволяет выбирать необходимый срез, т.е. слой в объекте исследования. Катушки б и в обеспечивают изменение магнитного поля по осям х и у.
