.pdf802.11 – первоначальный стандарт WLAN. Поддерживает передачу данных со скоростями от 1 до 2 Мбит/с.
802.11a – высокоскоростной стандарт WLAN для частоты 5 ГГц. Поддерживает скорость передачи данных 54 Мбит/с.
802.11b – стандарт WLAN для частоты 2,4 ГГц. Поддерживает скорость передачи данных 11 Мбит/с.
802.11e – устанавливает требования качества запроса, необходимое для всех радио интерфейсов IEEE WLAN.
802.11f – описывает порядок связи между равнозначными точками доступа.
802.11g – устанавливает дополнительную технику модуляции для частоты 2,4 ГГц. Предназначен для обеспечения скоростей передачи данных до 54 Мбит/с.
v802.11h – описывает управление спектром частоты 5 ГГц для использования в Европе и Азии.
802.11i – исправляет существующие проблемы безопасности в областях аутентификации и протоколов шифрования.
Разработкой и поддержкой стандарта IEEE 802.11 занимается комитет Wi-Fi Alliance. Термин Wi-Fi (wireless fidelity) используется в качестве общего имени для стандартов 802.11a и 802.11b, а также всех последующих, относящихся к беспроводным локальным сетям (WLAN).
Оборудование беспроводных сетей включает в себя точки беспроводного доступа (Access Point) и беспроводные адаптеры для каждого абонента.
Точки доступа выполняют роль концентраторов, обеспечивающих связь между абонентами и между собой, а также функцию мостов, осуществляющих связь с кабельной локальной сетью и с Интернет. Несколько близкорасположенных точек доступа образуют зону доступа Wi-Fi, в пределах которой все абоненты, снабженные беспроводными адаптерами, получают доступ к сети. Такие зоны доступа (Hotspot) создаются в местах массового скопления людей: в аэропортах, студенческих городках, библиотеках, магазинах, бизнес-центрах и т.д.
Каждая точка доступа может обслуживать несколько абонентов, но чем больше абонентов, тем меньше эффективная скорость передачи для каждого из них. Метод доступа к сети – CSMA/CA (Carrier Sense Multiple Access/Collision Avoidance).
Сеть строится по сотовому принципу. В сети предусмотрен механизм роуминга, то есть поддерживается автоматическое подключение к точке доступа и переключение между точками доступа при перемещении абонентов, хотя строгих правил роуминга стандарт не устанавливает.
Поскольку радиоканал не обеспечивает высокой степени защиты от прослушивания, в сети Wi-Fi используется специальный встроенный механизм защиты информации. Он включает средства и процедуры аутентификации для противодействия несанкционированному доступу к сети и шифрование для предотвращения перехвата информации.
Стандарт IEEE 802.11b был принят в 1999 г. и благодаря ориентации на освоенный диапазон 2,4 ГГц завоевал наибольшую популярность у производителей оборудования. В качестве базовой радиотехнологии в нем используется метод
DSSS (Direct Sequence Spread Spectrum), который отличается высокой
устойчивостью к искажению данных, помехам, в том числе преднамеренным, а также к обнаружению. Поскольку оборудование 802.11b, работающее на максимальной скорости 11 Мбит/с, имеет меньший радиус действия, чем на более низких скоростях, то стандартом 802.11b предусмотрено автоматическое понижение скорости при ухудшении качества сигнала. Пропускная способность (теоретическая 11 Мбит/с, реальная – от 1 до 6 Мбит/с) отвечает требованиям большинства приложений. Расстояния – до 300 метров, но обычно – до 160 метров.
Стандарт IEEE 802.11a рассчитан на работу в частотном диапазоне 5 ГГц. Скорость передачи данных до 54 Мбит/с, то есть примерно в пять раз быстрее сетей 802.11b. Это наиболее широкополосный из семейства стандартов 802.11. Определены три обязательные скорости – 6, 12 и 24 Мбит/с и пять необязательных
– 9, 18, 36, 48 и 54 Мбит/с. В качестве метода модуляции сигнала принято ортогональное частотное мультиплексирование (OFDM). Его наиболее существенное отличие от методов DSSS заключается в том, что OFDM предполагает параллельную передачу полезного сигнала одновременно по нескольким частотам диапазона, в то время как технологии расширения спектра передают сигналы последовательно. В результате повышается пропускная способность канала и качество сигнала. К недостаткам 802.11а относятся большая потребляемая мощность радиопередатчиков для частот 5 ГГц, а также меньший радиус действия (около 100 м). Кроме того, устройства для 802.11а дороже, но со временем ценовой разрыв между продуктами 802.11b и 802.11a будет уменьшаться.
Стандарт IEEE 802.11g является новым стандартом, регламентирующим метод построения WLAN, функционирующих в нелицензируемом частотном диапазоне 2,4 ГГц. Благодаря применению технологии ортогонального частотного мультиплексирования (OFDM) максимальная скорость передачи данных в беспроводных сетях IEEE 802.11g составляет 54 Мбит/с. Оборудование, поддерживающее стандарт IEEE 802.11g, например точки доступа беспроводных сетей, обеспечивает одновременное подключение к сети беспроводных устройств стандартов IEEE 802.11g и IEEE 802.11b. Стандарт 802.11g представляет собой развитие 802.11b и обратно совместим с 802.11b. Теоретически 802.11g обладает достоинствами двух своих предшественников. В числе преимуществ 802.11g надо отметить низкую потребляемую мощность, большие расстояния (до 300 м) и высокую проникающую способность сигнала.
Спецификация IEEE 802.11d. устанавливает универсальные требования к физическому уровню (процедуры формирования каналов, псевдослучайные последовательности частот и т. д.). Стандарт 802.11d пока находится в стадии разработки.
Спецификация IEEE 802.11e позволит создавать мультисервисные беспроводные сети для корпораций и индивидуальных потребителей. При сохранении полной совместимости с действующими стандартами 802.11а и b она расширит их функциональность за счет обслуживания потоковых мультимедиа-данных и гарантированного качества услуг. Пока утвержден предварительный вариант спецификаций 802.11е.
Спецификация IEEE 802.11f описывает протокол обмена служебной информацией между точками доступа (Inter-Access Point Protocol, IAPP), что необходимо для построения распределенных беспроводных сетей передачи данных. Находится в стадии разработки.
Спецификация IEEE 802.11h предусматривает возможность дополнения действующих алгоритмами эффективного выбора частот для офисных и уличных беспроводных сетей, а также средствами управления использованием спектра, контроля излучаемой мощности и генерации соответствующих отчетов.
Стек протоколов IEEE 802.11.
Cтек протоколов стандарта IEEE 802.11 соответствует общей структуре стандартов комитета 802, то есть состоит из физического уровня и канального уровня с подуровнями управления доступом к среде MAC (Media Access Control) и логической передачи данных LLC (Logical Link Control). Как и у всех технологий семейства 802, технология 802.11 определяется двумя нижними уровнями, то есть физическим уровнем и уровнем MAC, а уровень LLC выполняет свои стандартные общие для всех технологий LAN функции.
На физическом уровне существует несколько вариантов спецификаций, которые отличаются используемым частотным диапазоном, методом кодирования и как следствие - скоростью передачи данных. Все варианты физического уровня работают с одним и тем же алгоритмом уровня MAC, но некоторые временные параметры уровня MAC зависят от используемого физического уровня.

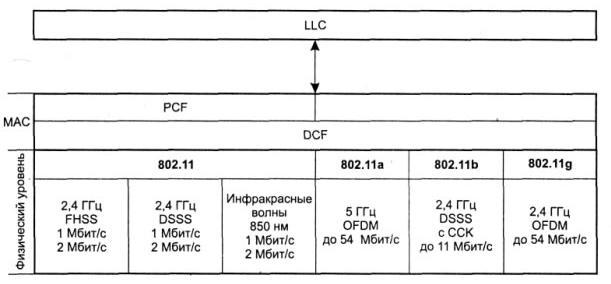

Рис. 8.1. Стек протоколов IEEE 802.11
Режимы доступа к среде.
В сетях 802.11 уровень MAC обеспечивает два режима доступа к разделяемой среде:
распределенный режим DCF (Distributed Coordination Function);
централизованный режим PCF (Point Coordination Function).
1) Распределенный режим доступа DCF
Рассмотрим сначала, как обеспечивается доступ в распределенном режиме DCF. В этом режиме реализуется метод множественного доступа с контролем несущей и предотвращением коллизий (Carrier Sense Multiple Access with Collision Avoidance
- CSMA/CA). Вместо неэффективного в беспроводных сетях прямого распознавания коллизий по методу CSMA/CD здесь используется их косвенное выявление. Для этого каждый переданный кадр должен подтверждаться кадром положительной квитанции, посылаемым станцией назначения. Если же по истечении оговоренного тайм-аута квитанция не поступает, станция-отправитель считает, что произошла коллизия.
Режим доступа DCF требует синхронизации станций. В спецификации 802.11 эта проблема решается достаточно элегантно - временные интервалы начинают отсчитываться от момента окончания передачи очередного кадра. Это не требует передачи каких-либо специальных синхронизирующих сигналов и не ограничивает размер пакета размером слота, так как слоты принимаются во внимание только при принятии решения о начале передачи кадра.
Станция, которая хочет передать кадр, обязана предварительно прослушать среду. Стандарт IEEE 802.11 предусматривает два механизма контроля активности в канале (обнаружения несущей): физический и виртуальный. Первый механизм реализован на физическом уровне и сводится к определению уровня сигнала в антенне и сравнению его с пороговой величиной. Виртуальный механизм обнаружения несущей основан на том, что в передаваемых кадрах данных, а также в управляющих кадрах АСК и RTS/CTS содержится информация о времени, необходимом для передачи пакета (или группы пакетов) и получения подтверждения. Все устройства сети получают информацию о текущей передаче и могут определить, сколько времени канал будет занят, т.е. устройство при установлении связи сообщает всем, на какое время оно резервирует канал. Как только станция фиксирует окончание передачи кадра, она обязана отсчитать интервал времени, равный межкадровому интервалу (IFS). Если после истечения IFS среда все еще свободна, начинается отсчет слотов фиксированной длительности. Кадр можно передавать только в начале какого-либо из слотов при условии, что среда свободна. Станция выбирает для передачи слот на основании усеченного экспоненциального двоичного алгоритма отсрочки, аналогичного используемому в методе CSMA/CD. Номер слота выбирается как случайное целое число, равномерно распределенное в интервале [0, CW], где "CW" означает
"Competition Window" (конкурентное окно).
Рис. 8.2. Распределенный режим доступа DCF.
Пусть станция А выбрала для передачи на основании усеченного экспоненциального двоичного алгоритма отсрочки слот 3. При этом она присваивает таймеру отсрочки (назначение которого будет ясно из дальнейшего описания) значение 3 и начинает проверять состояние среды в начале каждого слота. Если среда свободна, то из значения таймера отсрочки вычитается 1, и если результат равен нулю, начинается передача кадра.
Таким образом, обеспечивается условие незанятости всех слотов, включая выбранный. Это условие является необходимым для начала передачи.
Если же в начале какого-нибудь слота среда оказывается занятой, то вычитания единицы не происходит, и таймер "замораживается". В этом случае станция начинает новый цикл доступа к среде, изменяя только алгоритм выбора слота для передачи. Как и в предыдущем цикле, станция следит за средой и при ее освобождении делает паузу в течение межкадрового интервала. Если среда осталась свободной, то станция использует значение "замороженного" таймера в качестве номера слота и выполняет описанную выше процедуру проверки свободных слотов с вычитанием единиц, начиная с замороженного значения таймера отсрочки.
Коллизия может иметь место только в том случае, когда несколько станций выбирают один и тот же слот для передачи.
В этом случае кадры искажаются, и квитанции от станций назначения не приходят. Не получив в течение определенного времени квитанцию, отправители фиксируют факт коллизии и пытаются передать свои кадры снова. При каждой повторной неудачной попытке передачи кадра интервал [0, CW], из которого выбирается номер слота, удваивается. Если, например, начальный размер окна выбран равным 8 (то есть CW = 7), то после первой коллизии размер окна должен быть равен 16 (CW = 15), после второй последовательной коллизии - 32 и т. д. Начальное значение CW, в соответствии со стандартом 802.11, должно выбираться в зависимости от типа физического уровня, используемого в беспроводной локальной сети.
Как и в методе CSMA/CD, в данном методе количество неудачных попыток передачи одного кадра ограничено, но стандарт 802.11 не дает точного значения этого верхнего предела. Когда верхний предел в N попыток достигнут, кадр отбрасывается, а счетчик последовательных коллизий устанавливается в ноль. Этот счетчик также устанавливается в ноль, если кадр после некоторого количества неудачных попыток все же передается успешно.
В беспроводных сетях возможна ситуация, когда два устройства (А и В) удалены и не слышат друг друга, однако оба попадают в зону охвата третьего устройства С - так называемая проблема скрытого терминала. Если оба устройства А и В начнут передачу, то они принципиально не смогут обнаружить конфликтную ситуацию и определить, почему пакеты не проходят.
Рис. 8.3. Проблема скрытого терминала
В режиме доступа DCF применяются меры для устранения эффекта скрытого терминала. Для этого станция, которая хочет захватить среду и в соответствии с описанным алгоритмом начинает передачу кадра в определенном слоте, вместо кадра данных сначала посылает станции назначения короткий служебный кадр RTS (Request To Send - запрос на передачу). На этот запрос станция назначения должна ответить служебным кадром CTS (Clear To Send - свободна для передачи), после чего станция-отправитель посылает кадр данных. Кадр CTS должен оповестить о захвате среды те станции, которые находятся вне зоны сигнала станции-отправителя, но в зоне досягаемости станции-получателя, то есть являются скрытыми терминалами для станции-отправителя.
2) Централизованный режим доступа PCF
В том случае, когда в сети имеется станция, выполняющая функции точки доступа, может также применяться централизованный режим доступа PCF, обеспечивающий приоритетное обслуживание трафика. В этом случае говорят, что точка доступа играет роль арбитра среды.
Режим доступа PCF в сетях 802.11 сосуществует с режимом DCF. Оба режима координируются с помощью трех типов межкадровых интервалов
Рис. 8.4. Централизованный режим доступа PCF.
После освобождения среды каждая станция отсчитывает время простоя среды, сравнивая его с тремя значениями:
короткий межкадровый интервал (Short IFS - SIFS);
межкадровый интервал режима PCF (PIFS);
межкадровый интервал режима DCF (DIFS).
Захват среды с помощью распределенной процедуры DCF возможен только в том случае, когда среда свободна в течение времени, равного или большего, чем DIFS. То есть в качестве IFS в режиме DCF нужно использовать интервал DIFS - самый длительный период из трех возможных, что дает этому режиму самый низкий приоритет.
Межкадровый интервал SIFS имеет наименьшее значение, он служит для первоочередного захвата среды ответными CTS-кадрами или квитанциями, которые продолжают или завершают уже начавшуюся передачу кадра.
Значение межкадрового интервала PIFS больше, чем SIFS, но меньше, чем DIFS. Промежутком времени между завершением PIFS и DIFS пользуется арбитр среды. В этом промежутке он может передать специальный кадр, который говорит всем станциям, что начинается контролируемый период. Получив этот кадр, станции, которые хотели бы воспользоваться алгоритмом DCF для захвата среды, уже не могут этого сделать, они должны дожидаться окончания контролируемого периода. Его длительность объявляется в специальном кадре, но этот период может закончиться и раньше, если у станций нет чувствительного к задержкам трафика. В этом случае арбитр передает служебный кадр, после которого по истечении интервала DIFS начинает работать режим DCF.
На управляемом интервале реализуется централизованный метод доступа PCF. Арбитр выполняет процедуру опроса, чтобы по очереди предоставить каждой такой станции право на использование среды, направляя ей специальный кадр. Станция, получив такой кадр, может ответить другим кадром, который подтверждает прием специального кадра и одновременно передает данные (либо по адресу арбитра для транзитной передачи, либо непосредственно станции).
Для того чтобы какая-то доля среды всегда доставалась асинхронному трафику, длительность контролируемого периода ограничена. После его окончания арбитр передает соответствующий кадр и начинается неконтролируемый период.
Каждая станция может работать в режиме PCF, для этого она должна подписаться на данную услугу при присоединении к сети.
29. Структурная организация корпоративных сетей.
Корпоративная сеть - система, обеспечивающая передачу информации между различными приложениями, используемыми в системе корпорации. Сеть должна быть максимально универсальной, то есть допускать интеграцию уже существующих и будущих приложений с минимально возможными затратами и ограничениями.
Корпоративная сеть, как правило, является территориально распределенной, т.е. объединяющей офисы, подразделения и другие структуры, находящиеся на
значительном удалении друг от друга. Часто узлы корпоративной сети оказываются расположенными в различных городах, а иногда и странах. Принципы, по которым строится такая сеть, достаточно сильно отличаются от тех, что используются при создании локальной сети, даже охватывающей несколько зданий. Основное отличие состит в том, что территориально распределенные сети используют достаточно медленные (на сегодня - десятки и сотни килобит в секунду, иногда до 2 Мбит/с.) арендованные линии связи. Если при создании локальной сети основные затраты приходятся на закупку оборудования и прокладку кабеля, то в территориально-распределенных сетях наиболее существенным элементом стоимости оказывается арендная плата за использование каналов, которая быстро растет с увеличением качества и скорости передачи данных. Это ограничение является принципиальным, и при проектировании корпоративной сети следует предпринимать все меры для минимизации объемов передаваемых данных. В остальном же корпоративная сеть не должна вносить ограничений на то, какие именно приложения и каким образом обрабатывают переносимую по ней информацию.
Первая проблема, которую приходится решать при создании корпоративной сети - организация каналов связи. Если в пределах одного города можно рассчитывать на аренду выделенных линий, в том числе высокоскоростных, то при переходе к географически удаленным узлам стоимость аренды каналов становится просто астрономической, а качество и надежность их часто оказывается весьма невысокими.
Естественным решением этой проблемы является использование уже существующих глобальных сетей. В этом случае достаточно обеспечить каналы от офисов до ближайших узлов сети. Задачу доставки информации между узлами глобальная сеть при этом возьмет на себя. Даже при создании небольшой сети в пределах одного города следует иметь в виду возможность дальнейшего расширения и использовать технологии, совместимые с существующими глобальными сетями. Часто первой, а то и единственной такой сетью, мысль о которой приходит в голову, оказывается Internet.
Корпоративные сети, как правило, развиваются вместе с развитием предприятия, поэтому наблюдается некая хаотичность в построении таких сетей, зачастую добавляются новые абоненты, серверы, сети отделов, которые не наносятся на первычный план сети. Всвязи с этим управление такой сетью усложняется, поиск неисправностей и сбоев занимает много времени, чтобы избежать этого необходимо планировать развитие сети, предусматривать выделение сетей отделов, кампусов, групп и т.д.
Очень часто при построении больших сетей использование типовых структур сетей порождает ряд ограничений, основными из которых являются:
1.ограничение на длину связи между абонентами или узлами;
2.ограничение на количество узлов в сети;
3.ограничение на интенсивность траффика порождаемого узлами;
4.сложность обслуживания сетей.
Структуризация корпоративных сетей.
Для расширения количества абонентов в сети, можно использовать повторители
(hub).
Рис. 11.1. Структура сети с повторителями.
Однако, в случае интенсивного обмена такой принцип не приемлим, кроме того наличие протяженного общего канала снижает надежность сети.
Для повышения надежности, можно использовать звездообразную топологию:
Рис. 11.2. Звездообразная топология.
В работе концентраторов (switch) любых технологий, много общего, они повторяют сигнал пришедший с одних портов на другие свои порты. Небольшие корпоративные сети можно строить с использованием нескольких концентраторов:
Рис. 11.3. Сеть с несколькими концентраторами.
Что бы разгрузить линию, вместь К5 используют мост (он фильтрует пакеты). В дальнейшем используют маршрутизатор. Он имеет специальные порты для выхода в глобальные сети. Для соединения сетей с различными протоколами используют шлюзы.
Структуризацию можно выполнить покомнатно, поэтажно, по зданиям, по площадкам.
Для соединения отдельных подсетей могут использоваться распределенные магистрали или стянутые в точку магистрали.
Рис. 11.4. Структуризация сети по этажам.
В качестве позвоночника можно использовать маршрутизатор.
Рис. 11.5. Структуризация через маршрутизатор.
Сети рабочих групп и отделов.
Сети отделов – это такие сети, которые используются сравнительно небольшой группой сотрудников, работающих в одном отделе предприятия.
Количество компьютеров и других вычислительных стедств в таких сетях порядка 50-60 штук.
Главной целью сети отдела, является разделение локальных ресурсов: приложения, данные, принтеры и модемы, между собой.
Обычно сети отделов имеют: 1-2 файловых сервера, сервер печати, сервер приложений.
Упрощенную структуру можно представить следующим образом:
