28S

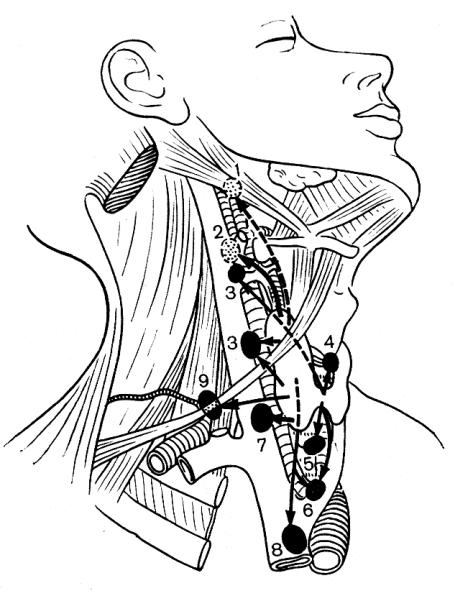

Рис. 10. Схема оттока лимфы от щитовидной железы.

1 – заглоточные лимфатические узлы; 2, 3, 7 – верхние, средние и нижние глубокие латераль- ные яремные лимфатические узлы; 4 – предгортанные лимфатические узлы; 5 – предтрахе- альные лимфатические узлы; 6 – узлы горизонтальной цепочки передних средостенных узлов; 8 – узлы превенозной цепочки передних средостенных лимфатических узлов; 9 – узлы попе- речной артерии шеи (направление тока лимфы указано стрелками).

Рис. 11. Лимфатические узлы и сосуды шеи и средостения.

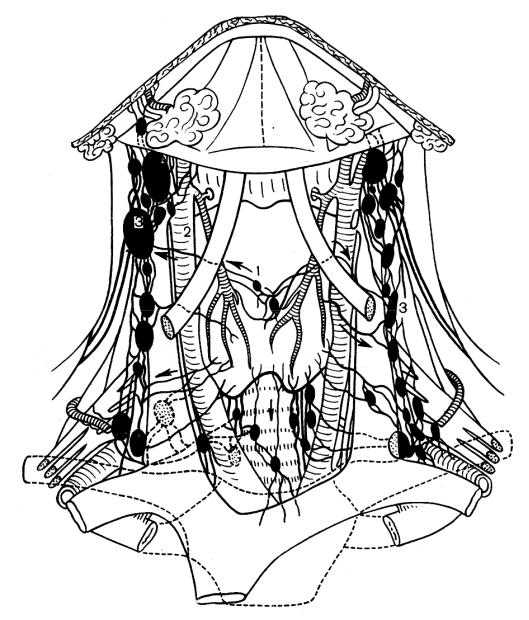

Рис. 12. Схема направлений оттока лимфы от передних глубоких шейных лимфатических узлов.

1 – предгортанные лимфатические узлы; 2 – общая сонная артерия; 3 – глубокие латеральные яремные лимфатические узлы.

Рис. 13. Глубокие лимфатические узлы боковой области шеи (вид сбоку, правам сторона; грудино-ключично-сосцевидная мышца и ключица удалены).

1 – внутренняя яремная вена; 2 – добавочный нерв; 3 – поперечная артерия шеи; 4 – глубокие латеральные яремные лимфатические узлы; 5 – лимфатические узлы добавочного нерва; 6 – поперечные шейные лимфатические узлы.

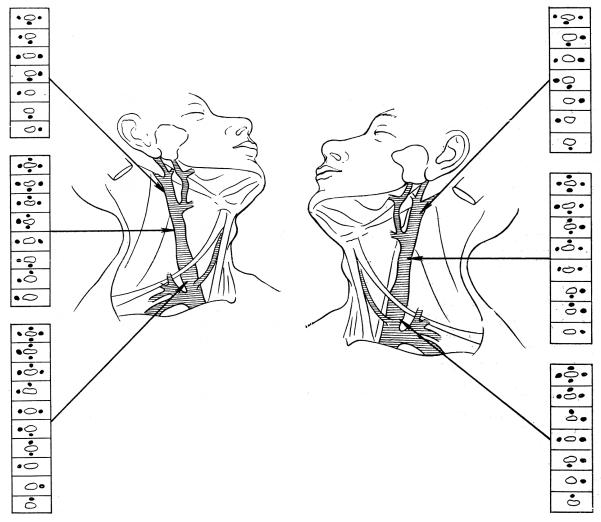

Рис. 14. Положения глубоких латеральных яремных лимфатических узлов по отношению к внутренней яремной вене на правой и левой сторонах.

А

Б

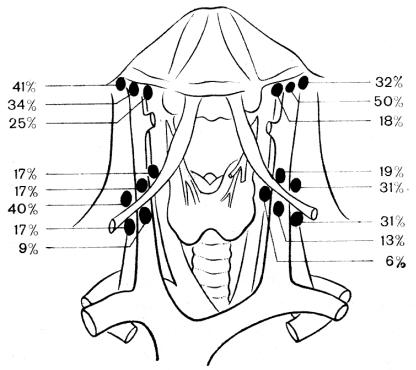

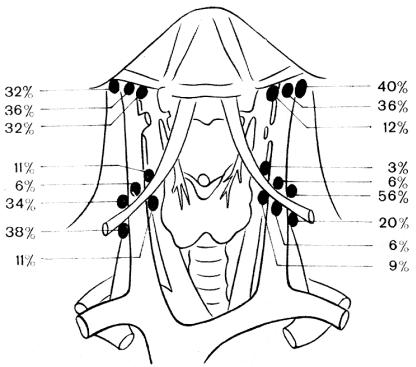

Рис. 15. Схема вариантов расположения по отношению к внутренней вене лимфатических узлов больших размеров, лежащих под задним брюшком двубрюшной мышцы и у места пересечения сухожилия лопаточно-подъязычной мышцы с веной у мужчин (А) и женщин (Б).

Числами обозначена частота выявления в процентах

Рис. 16. Схема направлений оттока лимфы от языка в лимфатические узлы шеи.

1 – верхние глубокие латеральные яремные лимфатические узлы; 2 – подчелюстные лимфати- ческие узлы; 3, 4 – яремно-лопаточно-подъязычные лимфатические узлы.
