8 Устранение дефектов и повреждений стальных конструкций
8.1 Основными дефектами и повреждениями стальных конструкций являются разрушения сварных швов, повреждения и трещины основного металла, а также недопустимые погнутости и деформации элементов металлоконструкций.
Наиболее часто встречающиеся виды дефектов и повреждений стальных конструкций и методы их устранения приведены в таблице 8.1.
Таблица 8.1 — Устранение дефектов и повреждений стальных конструкций
Усиливаемый элемент |
Усиленный элемент |
Дефект или повреждения Эскиз |
Метод устранения дефектов Эскиз |
1 Прогиб в плоскости наибольшего момента
|
а) Демонтировать и выправить на прессе; при резком выгибе прогоны заменить
б) При резком искривлении балки (прогоны) в местах с наибольшим выгибом разрезать, искривления выправить и поставить стыковые накладки (по расчету) |
2 Прогиб из плоскости действия момента
|
а)
При
б) При выгибе больше ширины полки, балку (прогон) демонтировать и выправить или заменить новым |
3 Пробоины в полках балки (прогона) без повреждения полок
|
Поставить накладку
Острые входящие углы засверлить. Кромки рваных отверстий должны быть зачищены автогеном или зубилом |
4 Пробоины в среднем участке стенки балки (прогона)
|
То же, что и по поз. 3
|
5 Выколы, пробоины по кромке полки
|
Поставить накладку, см. поз. 3
|
6 Погнутость краев свеса пояса балки
|
а) При большой погнутости выправить б) Приварить накладки
|
Продолжение таблицы 8.1
Усиливаемый элемент |
Усиленный элемент |
Дефект или повреждения Эскиз |
Метод устранения дефектов Эскиз |
7 Погнутости и вмятины стенки без надрывов и трещин
|
Правка механическим способом или установка ребер жесткости
bh
≥ hef/30 + 40 мм
tr
≥ 2bh
· |
8 Трещина по высоте стенки балки
|
Устранить согласно 8.5
|
9 Трещина по сечению полки
|
Устранить согласно 8.5
|
10 Перекос полки
|

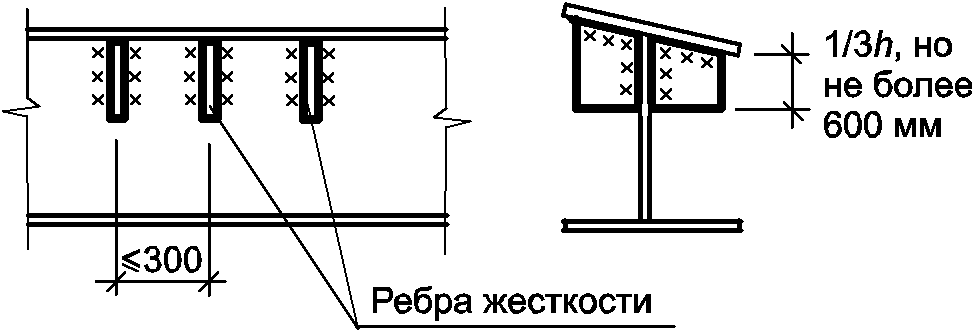

Выправить механическим способом струбцинами, скобами и т. д. или установить ребра жесткости
|
Продолжение таблицы 8.1
Усиливаемый элемент |
Усиленный элемент |
Дефект или повреждения Эскиз |
Метод устранения дефектов Эскиз |
11 Смещение подкранового рельса в подкрановых балках
|
При 10 < ∆ ≤ 50 мм — укрепить стенку дополнительными ребрами жесткости
При ∆ > 50 мм — не допускается, произвести рихтовку рельса |
12 Грибовидность полок
|
То же, что и по поз. 10
|
13 Местная погибь полки уголка (внутрь) в сжатых стержнях
|
Усиление выполнить установкой накладок
|
14 Местная погибь полки уголка (наружу) в сжатых стержнях
|
Усиление выполнить установкой накладок
|
15 Надрывы, трещины и выколы в полке уголков |
а) Вырубить и заварить б) Перекрыть накладками, см. поз. 3 |
