Таблица 8

Определение максимальной влажности в зависимости от температуры воздуха

Темпе-

Максимальное

Темпе-

Максимальное

Темпе-

Максимальное

ратура

количество

ратура

количество

ратура

количество

воздуха,

водяных

воздуха,

водяных

воздуха,

водяных

°С

паров, г/м3

°С

паров, г/м3

°С

паров, г/м3

+ 1

4,926

+ 12,0

10,518

+ 23,0

21,068

+ 1,5

5,107

+ 12,5

10,870

+ 23,5

21,714

+ 2,0

5,294

+ 13,0

11,231

+ 24,0

22,37

+ 2,5

4,486

+ 13,5

11,604

+ 24,5

23,060

+ 3,0

5,685

+ 14,0

11,987

+ 25,0

23,756

+ 3,5

5,889

+ 14,5

12,382

+ 25,5

24,471

+ 4,0

6,101

+ 15,0

12,788

+ 26,0

25,209

+ 4,5

6,318

+ 15,5

13,205

+ 27,0

26,739

+ 5,0

6,48

+ 16,0

13,634

+ 27,5

27,639

+ 5,5

6,775

+ 16,5

14,076

+ 28,0

28,344

+ 6,0

7,103

+ 17,0

14,530

+ 28,5

29,183

+ 6,5

7,259

+ 17,5

14,997

+ 29,0

30,043

+ 7,0

7,513

+ 18,0

15,477

+ 29,5

30,929

+ 7,5

7,775

+ 18,5

15,971

+ 30,0

31,842

+ 8,0

8,045

+ 19,0

16,477

+ 30,5

42,175

+ 8,5

8,323

+ 19,5

16,999

+ 40,0

55,321

+ 9,0

8,509

+ 20,0

17,735

+ 45,5

71,88

+ 9,5

8,905

+ 20,5

18,085

+ 50,0

92,51

+10,0

9,209

+ 21,0

18,650

+ 55,0

118,04

+ 10,5

9,521

+ 21,5

19,231

+ 60,0

149,38

+ 11,0

10,176

+ 22,0

19,827





+ 11,5



+ 22,5

20,440





20





Определение относительной влажности



Таблица 9































Показания



Разность показаний сухого и влажного термометров, °С

сухого









































термометра,

0



I

2

3

4

5

6



7

°С





















0

100



81

63

46

28

12

2





5

100



86

71

58

43

31

17



-

6

100



86

72

59

46

33

21



8

7

100



87

74

60

48

36

24



14

9

100



87

74

62

50

39

27



16

10

100



88

77

64

53

43

32



22

II

100



88

79

65

55

45

35



25

12

100



89

79

67

57

47

37



27

13

100



89

79

68

58

49

39



30

14

100



89

79

69

59

50

41



32

15

100



90

80

70

61

51

43



34

16

100



90

80

70

61

53

45



37

17

100



90

80

71

62

55

47



40

18

100



90

80

72

63

55

48



41

19

100



91

81

72

64

57

50



41

20

100



91

81

73

65

58

50



42

21

100



91

82

74

66

58

50



44

22

100



91

82

74

67

58

51



45

23

100



91

83

75

67

59

52



46

24

100



91

83

75

67

59

53



47

25

100



92

84

76

68

60

54



48

26

100



92

84

76

69

62

55



50

27

100



92

84

77

69

62

56



51

28

100



92

84

77

70

64

57



52

29

100



92

85

78

71

65

58



53

30

100



92

85

79

72

66

59



53

21

2.3.3. Чашечный ( крыльчатый) анемометр МС-13

Чашечный и крыльчатый анемометры – приборы для измерения скорости движения воздушного потока. Принцип действия анемометров основан на линейной зависимости скорости вращения рабочего органа (крыльчатки и крестовины с полушариями) от скорости движения воздуха. У чашечного анемометра на оси насажена вертушка-крестовина с полыми полусферами, у крыльчатого – вертушка мельничного типа из толстой алюминиевой фольги.

Прибор имеет три циферблата(рис 3, 4). Центральная большая стрелка показывает единицы и десятки, стрелки двух малых циферблатов – сотни и тысячи делений. На маленьких циферблатах учитывают только целые деления.

Рис. 3. Анемометр чашечный:

1 – вертушка; 2 – ось; 3 – циферблат; 4 – стрелка шкалы единиц; 5 – стрелка шкалы сотен;

6 – стрелка шкалы тысяч; 7 – винт

22

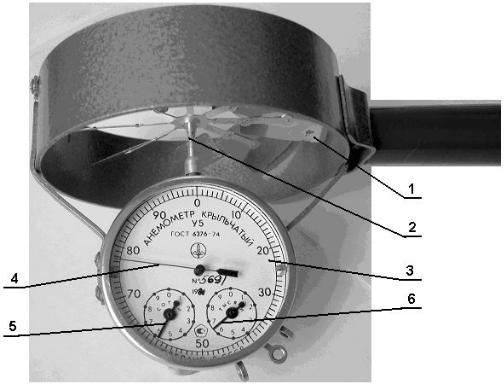

Рис. 4. Крыльчатый анемометр:

1 – вертушка; 2 – ось; 3 – циферблат; 4 – стрелка шкалы единиц; 5 – стрелка шкалы сотен; 6 – стрелка шкалы тысяч

Под действием воздушного потока воспринимающая часть прибора начинает вращаться. Ветроприемником чашечного анемометра служит четырехчашечная вертушка. Это вращение при включенной передаче через систему зубчатых колес приводит в движение стрелки счетчиков оборотов.

Скорость движения воздушного потока пропорциональна показаниям счетчика, которые характеризуют длину пути, пройденного потоком воздуха мимо прибора за определенное время. К каждому прибору прилагается тарировочный график, по которому в зависимости от скорости вращения определяют скорость движения воздуха.

Пределы измерений: для чашечного анемометра – от 1 до 20 м/с и для крыльчатого – от 0,3 до 5 м/с.

Измерение скорости движения воздуха производят следующим образом: записав исходное положение стрелок на циферблатах– тысячи, сотни, единицы, включают вентилятор. Через 1–2 минуты необходимо выключить вентилятор и записать новое положение стрелок. Разность этих показаний следует разделить на время измерения, получив тем самым число делений в секунду. Затем по тарировочному графику (рис. 5, 6) определить искомую скорость движения воздуха.

23

Рис. 5. Тарировочный график чашечного анемометра

Рис. 6. Тарировочные графики крыльчатого анемометра

2.3.4. Барометр

Для измерения давления воздуха применяются различного родабарометры. Наиболее распространенным прибором является металлический барометр (анероид) (рис. 7).

24

Рис. 7. Общий вид металлического барометра

Устройство его основано на использовании упругих деформаций приемника под влиянием изменений давления.

Приемное устройство (анероидная коробка) выполнено в виде плоской металлической цилиндрической коробки с гофрированными крышкой и дном. В коробке создано сильное разряжение, но она не сплющивается под действием внешнего давления, так как крышка оттягивается пружиной. При изменениях давления упругие деформации крышки через рычажную передачу в увеличенном масштабе передаются стрелке-указателю, которая перемещается вдоль шкалы, градуированной в единицах давления.

Ошибки измерений могут достигать 1…1,5 %.

2.3.5. Дополнительные существующие приборы для измерения параметров микроклимата

Измеритель влажности и температуры ИВТМ–7

Измеритель влажности и температуры ИВТМ-7 прибор предназначен для измерения относительной влажности и температуры в неагрессивных газовых средах, а также для определения других параметров воздуха(например, температура влажного термометра) в различных отраслях промышленности, сельского хозяйства, гидрометеорологии, медицине, научных исследованиях для контроля параметров микроклимата.

25

Рис. 8. Общий вид измерителя влажности и температуры

Параметры внешней среды должны соответствовать:

температура воздуха – от минус 10 до плюс 40 ºС;

относительная влажность – от 2 до 98 %;

атмосферное давление – от 84 до 106,7 КПа.

Основная погрешность измерения влажности – не более ± 2,0 %; температуры в диапазоне от 0 до 40 ºС – не более ±0,5 %.

Питание прибора производится от батареи гальванических элементов напряжением 9 В.

В качестве чувствительного элемента измерителя температуры используется пленочный терморезистор, выполненный из никеля. Чувствительным элементом измерителя относительной влажности является емкостной датчик с изменяющейся диэлектрической проницаемостью. Принцип работы прибора основан на преобразовании емкости датчика влажности и сопротивления датчика температуры в частоту с дальнейшей обработкой ее с помощью микроконтроллера. Микроконтроллер обрабатывает информацию, отображает ее на жидкокристаллическом индикаторе.

Прибор включается однократным нажатием кнопкиF1 – на индикаторе появляются либо значение измеряемой температуры в°С, либо измеряемой относительной влажности в %.

Повторное нажатие кнопки F1 – приводит к последовательному изменению выводимых на индикатор величин: температура, относительная влажность, температура влажного термометра, влажность в г/м3, снова температура (рис. 8) и т. д.

Измеритель влажности и температуры ИВТМ-7 используется для определения ТНС-индекса. Для этого на датчик необходимо закрепить полый черный шар, рис. 9.

26

Рис. 9. Измерение температуры внутри полого черного шара: 1 – полый черный шар; 2 – штатив; 3 – измеритель влажности и температуры ИВТМ-7

ТНС-индекс определяется на основе величин температуры«мокрого»

термометра (t ) и температуры внутри зачерненного шара термометра(t ),

вл ш

применяемого для измерения температуры с учетом теплового инфракрасного излучения и скорости движения воздуха.

Зачерненный шар имеет диаметр90 мм, малую толщину и коэффициент поглощения теплового излучения порядка 0,95. Точность измерения температуры внутри шара определяется погрешностью 0,5 °С. Шар выполнен из материала высоко теплопроводного материала.

Датчик прибора ИВТМ-7 устанавливают на штатив и осторожно надевают на него шар. Кабель датчика подключают к измерителю. До снятия значения температуры внутри черного шара последний должен находиться в точке измерения не менее 15 мин.

Измеритель влажности и температуры «ТКА-ТВ»

Прибор предназначен для измерения относительной влажности и температуры воздуха внутри помещений.

Т е х н и ч е с к и е д а н н ы е :

– диапазон измерения относительной влажности– 10…98 %; основная абсолютная погрешность измерения относительной влажности при температуре

20±5 °С – не более ± 5,0 %;

– диапазон измерения температуры – 0…плюс 50 °С, основная абсолютная погрешность измерения температуры при температуре20±5 °С – не более

± 0,5°С;

Рабочие условия эксплуатации прибора:

температура окружающего воздуха – от 0 до плюс 50 ºС;

относительная влажность воздуха при температуре окружающего 25 °С, не более 98 %;

атмосферное давление – от 80 до 110 КПа.

27

Для питания прибора используется батарея типа «Крона» ТУ 16-729.060-91. Прибор состоит из двух функциональных блоков: зонда с датчиками

влажности, температуры и измерительного блока-преобразователя(блок обработки сигнала), связанных между собой многожильным кабелем, рис. 10.

Рис.10. Внешний вид прибора:

1 – блок обработки сигнала; 2 – зонд с датчиками влажности и температуры; 3 – защитный колпачок

Измерительный блок-преобразователь, заключенный в пластмассовый корпус, обеспечивает индикацию результатов измерений на трехразрядном жидкокристаллическом индикаторе (дисплее), расположенном на его лицевой панели. Жидкокристаллический индикатор является отсчетным устройством прибора. Датчиком температуры является полупроводниковый диод, питаемый постоянным током. Датчиком влажности является специальный сенсор, параметры которого зависят от значения измеряемой относительной влажности окружающего воздуха.

Электрические сигналы с датчиков температуры и влажности, пропорциональные величине измеряемых параметров, поступают через многожильный кабель связи на вход измерительного блока-преобразователя.

Принцип работы основан на преобразовании параметров сенсора влажности и напряжения датчика температуры в числовые значения измеряемых параметров, с отображением результатов измерений на жидкокристаллическом индикаторе.

На измерительном блоке расположены органы управления режимами работы и жидкокристаллический индикатор.

Прибор может работать в одном из двух режимов работы: 1 – измерение температуры; 2 – измерение относительной влажности.

28

Переходы на различные режимы работы осуществляется вручную. Переключение режимов работы осуществляется с помощью переключателя, расположенного на лицевой панели измерительного блока.

Анемометр Testo-415

Анемометр Testo-415 – прибор со встроенным зондом, предназначен для измерения температуры и скорости воздуха в помещениях, рис. 11. Информация отображается на большом2-х строчном дисплее. Прибор имеет возможность усреднения результатов измерений по времени и числу замеров.

Т е х н и ч е с к и е д а н н ы е :

диапазон измерения скорости – 0…10 м/с;

диапазон измерения температуры – 0…+50 °С;

погрешность измерения скорости:

±(0,05 + 5 % V) м/с в диапазоне 0…2 м/с;

±(0,5 + 5 % V) м/с в диапазоне 2…10 м/с, где V – измеренное значение скорости;

погрешность измерения температуры ±0,5 °С;

источник питания – батареи гальванических элементов напряжением 9 В.

Рис.11. Общий вид анемометра Testo-415

Р а б о т а с п р и б о р о м

С измерительного зонда необходимо снять колпачок. Включение и выключение прибора осуществляется сенсорной кнопкой«1/0», рис. 12. При включении на дисплее отображается короткий текст, затем прибор готов к работе.

Рис. 12

С верхней строки снимаются данные по скорости воздушного потока (м/с), а с нижней – температуры (°С).

29
