.pdf(вентиляція, каналізація, водопостачання, енерго- і газопостачання, підйомно-транспортне обладнання тощо).
Наводяться специфікації основних збірних залізобетонних виробів, столярних і пластикових виробів тощо.
При виборі конструктивної схеми, матеріалів стін, матеріалів віконних і дверних заповнень, конструктивного рішення і матеріалів покрівлі необхідно враховувати сучасні вимоги до теплозбереження, які наблизили українські нормативи щодо опору теплопередачі конструкцій огороджень до світових норм.
При виборі інженерного і санітарно-технічного обладнання будівель потрібно виходити з вимог збереження енергії (заміна стальних труб пластиковими, безлоткове прокладення трубопроводів, впровадження сучасних вентиляційних систем, застосування автономних інженерних систем, автоматизоване управління енергоспоживанням тощо).
10.3 Конструктивні рішення
Розділ виконується згідно із загальними принципами проектування несучих конструкцій з урахуванням об’ємно-планувальних рішень, вимог індустріалізації і економіки будівництва.
Розрахунково-конструктивна частина роботи передбачає розроблення основних несучих конструкцій, конкретний перелік яких указується у завданні. Об’єктом розробки не можуть служити прості типові конструкції, розрахунок яких не відрізняється від наведених у підручниках прикладів (пустотна збірна залізобетонна плита, сходовий марш тощо).
Проектування конструкцій включає вибір розрахункової схеми, визначення навантажень, статичний розрахунок споруди, конструктивні розрахунки перерізів, а також розроблення робочих креслень.
Для виконання статичних розрахунків, перевірки міцності і стійкості несучих конструкцій, розроблення оптимальних конструктивних рішень рекомендується застосування ЕОМ.
При оформленні пояснювальної записки даного розділу необхідно прагнути до стислого, ясного і чіткого викладення теоретичного матеріалу. Дуже ефективним є застосування табличних форм. Розрахунки повинні бути ілюстровані необхідними схемами, рисунками.
10.4 Технологія будівельного виробництва
Дана частина БДР містить елементи проекту проведення робіт. Студент повинен розробити технологічну карту на один технологічний процес і виконати вибір основних механізмів і пристосувань.
При розробленні технологічних карт необхідно враховувати сучасний рівень розвитку будівництва у розвинутих країнах світу,
19
застосовувати ефективні матеріали і механізми. Проект виробництва робіт повинен забезпечувати підвищення якості виконаних робіт, продуктивності праці, скорочення термінів будівництва при умові безпеки праці, механізації виробничих процесів.
Графічний матеріал з розділу включає у себе план і розрізи тієї конструктивної частини будівлі або споруди, на якій будуть виконуватись роботи, передбачені технологічною картою, з розбиванням на захватки, показані шляхи руху і зони дії механізмів, місця складування конструкцій і матеріалів. Розміщуються таблиці технологічних розрахунків, вказівки з виробництва робіт, вказівки з контролю якості робіт, вказівки з охорони праці і техніки безпеки, відомість потреб у матеріально-технічних ресурсах (машинах, механізмах, пристосуваннях, будівельних конструкціях тощо).
Текстова частина розділу викладається коротко і чітко і повинна зв’язувати і пояснювати табличні і графічні матеріали, не повторюючи їх.
10.5 Висновки
У висновках студент повинен підвести підсумки, що характеризують значення і ефективність виконаної роботи. Необхідно підкреслити знайдені нові рішення окремих елементів роботи, відмінність прийнятих рішень від проекту-аналога, застосування прогресивних конструкцій і матеріалів, впровадження прогресивних технологій.
11 Використання літератури при виконанні БДР
При використанні літературних джерел повинні розглядатися видання останніх років, основані на діючих нормативних документах, саме діючі нормативні документи, публікації у періодичних виданнях, присвячені питанням будівництва.
Перелік літератури оформлюється згідно з ГОСТ 7.1-84 і подається загальним списком у кінці пояснювальної записки. Список складається за чергою посилань у тексті. Назви літературних джерел друкуються мовою оригіналу.
У тексті записки посилання на літературу ставляться у квадратні дужки (наприклад, [1]).
Приклади бібліографічних посилань.
1.Афанасьєв Н. Ф., Целуйко М. К. Добавки в бетоны и растворы. – К.: Будівельник, 1989. – 128 с.
2.Пособие по проектированию оснований зданий и сооружений (к СНиП 2.02.01-83) НИИОСП им.Герсеванова. – М.: Стройиздат, 1986. – 415с.
3.ДБН ІУ-4-97. Частина ІУ. Місцеві матеріали. – К.: Держкоммістобудування України, 1997.
20
4.Свердлов В. Д., Бойчук О. Д., Сіянов О. І. Ефективні стержневі конструкції покриттів //Вісник ВПІ. – 1998. – №4. – С.20-24.
5.А.с. 513351 СССР. Стабилизатор постоянного тока / С. Г. Перминов //Бюл.изобр. – 1976. – №17.
ЛІТЕРАТУРА
1.Вказівка до організації виконання бакалаврської дипломної роботи.
–Вінниця: ВНТУ, 2005.
2.ДБН А.2.2-3-97. Склад, порядок розроблення, погодження та затвердження проектної документації для будівництва. Держкомітет України у справах містобудування і архітектури. – Київ, 1997. – 33 с.
3.ДСТУ Б А.2.4-4-95. Основні вимоги до робочої документації. Держкомітет України у справах містобудування і архітектури. – Київ, 1997. – 53 с.
4.ДСТУ Б А.2.4-7-95. Правила виконання архітектурно-будівельних креслень. Держкомітет України у справах містобудування і архітектури. – Київ, 1996. – 55 с.
5.ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам.
–К.: Госстандарт Украины, 1996. – 37 с.
6.ДСТУ 3008-95. Документація. Звіти у сфері науки і техніки. Структура і правила оформлення. Держстандарт України. К., 1995. – 37 с.
21
11x5 = 55
11x5 = 55
|
|
|
|
Додаток А (обов’язковий) |
|
|
||
|
|
|
|
|
Зразки основних надписів |
|
|
|
|
|
|
|
Для загальнобудівельнихкреслень |
|
|
||
10 |
10 |
10 |
10 |
15 |
10 |
120 |
|
|
|
|
|
|
|
08-08.БДР.011 - АР |
|
|
|
|
|
|
|
|
Назва підприємстваабомікрорайону |
|
||
Зм. |
Кільк. Аркуш№док. |
Підпис |
Дата |
15 |
15 |
20 |
||
Розробив |
|
|
|
ТемаБДР |
Стадія |
Аркуш |
Аркушів |
|
Перевірив |
|
|
|
П |
1 |
3 |
||
Н.Контр. |
|
|
|
|
||||
Рецензент |
|
|
|
Найменуваннязображень, |
ВНТУ,гр.2Б-06 |
|||
Затвердив |
|
|
|
|||||
|
|
|
які вміщені на аркуші |
|||||
|
|
|
|
|
||||
|
|
|
|
|
70 |
|
50 |
|
|
|
|
|
Для креслення будівельноговиробу |
|
|
||
10 |
10 |
10 |
10 |
15 |
10 |
120 |
|
|
|
|
|
|
|
08-08.БДР.011 - КЗ.И -Фр1 |
20 |
||
|
|
|
|
|
|
15 |
15 |
|
|
|
|
|
|
|
Стадія |
Маса |
Масштаб |
Зм. |
Кільк. Аркуш№док. |
Підпис |
Дата |
П |
|
|
||
Розробив |
|
|
|
Найменуваннявиробу |
|
|
||
Перевірив |
|
|
|
|
|
|
|
|
Н.Контр. |
|
|
|
|
Аркуш |
Аркушів |
|
|
Рецензент |
|
|
|
|
ВНТУ,гр.2Б-06 |
|||
Затвердив |
|
|
|
|
||||
|
|
|
|
|
70 |
|
50 |
|
Для пояснювальної записки
10 |
10 |
10 |
10 |
15 |
10 |
120 |
15 15 20
8x5 = 40
|
|
|
|
|
|
|
08-08.БДР.011.00.000.ПЗ |
|
|||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
Зм. |
Кільк. |
Аркуш |
№док. |
Підпис |
Дата |
|
Стадія |
Аркуш |
Аркушів |
|
|
Розробив |
|
|
|
|
|
|
П |
|
|
|
|
Перевірив |
|
|
|
|
|
Пояснювальна записка |
|
|
|
||
Н.Контр. |
|
|
|
|
|
ВНТУ,гр.2Б-06 |
|
||||
Рецензент |
|
|
|
|
|
|
|
||||
Затвердив |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
70 |
|
50 |
|
|
Для пояснювальної записки
3x5= 15
10 10 10 10 15 10
Зм. Кільк. Аркуш№док. Підпис Дата
110 |
|
10 |
|
Арк.
08-08.БДР.011.00.000.ПЗ
185
22
23
Додаток Б (обов’язковий)
|
|
|
Відомість опорядження приміщень |
|
|||||
|
5 |
|
Вид опорядження елементів інтер'єрів |
|
|
||||
15 |
Найменування |
|
|
Стіни або |
|
|
|
Примітки |
|
або номер приміщення |
Стеля |
Площа |
Площа |
Колони |
Площа |
||||
|
перегородки |
Площа |
|||||||
|
|
|
|
|
|
|
|
||
8 |
|
|
|
|
|
|
|
|
|
|
40 |
30 |
15 min |
|
|
|
|
|
Примітки:
1.Кількість граф визначається наявністю елементів інтер’єра, які належить опоряджувати.
2.Площі опоряджування приміщень розраховують згідно з відповідними нормативними документами і вказують в м2.
|
|
Додаток В (обов’язковий) |
|
|
|
|
Експлікація приміщень |
|
|
20 |
Номер |
|
|
Кат.* |
примі- |
Найменування |
Площа,м2 |
примі- |
|
|
щення |
|
|
щення |
8 |
|
|
|
|
|
15 |
130 |
20 |
20 |
|
|
185 |
|
|
|
|
*Категорія за вибухопожежною і пожежною безпекою |
|
|
|
Відомість перемичок |
15 |
Марка |
Схема перерізу |
|
20 |
70 |
|
|
90 |
|
|
Експлікація підлоги |
30 |
Номер |
Тип |
Схема підлоги |
Дані елементів**підлоги |
Площа, |
|
приміщення |
підлоги |
або тип підлоги за серією |
(назва, товщина, основа і т.ін.), мм |
м2 |
||
|
||||||
8 |
|
|
|
|
|
|
|
25 |
15 |
50 |
75 |
20 |
|
|
|
|
|
185 |
|
|
|
*Тип підлоги за робочими кресленнями |
|
|
**При використанні типової конструкції підлоги наводять тільки додаткові дані
24
|
|
|
Додаток Г (обов’язковий) |
|
|
|
|
|
|
Специфікація |
|
|
|
15 |
Поз. |
Позначення |
Найменування |
Кільк. |
Маса |
Примітка |
|
|
|
|
|
од., кг |
|
8 |
|
|
|
|
|
|
|
15 |
60 |
65 |
10 |
15 |
20 |
25 |
|
|
185 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Групова специфікація |
|
|
|
15 |
Поз. |
Позначення |
Найменування |
Кільк. |
|
7 |
|
|
Всього |
||||
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
15 |
60 |
65 |
10 |
10 |
10 |
|
|
140 |
|
|
n x10 |
|
Маса Примітка од., кг
15 20
26
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Додаток Д (довідковий) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Зразок оформлення плану фундаменттів |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В |
|
|
|
|
|
|
500 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
000000=18 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
2501 |
|
|
|
750 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
3x6 |
|
|
|
|
|
|
|
|
2 500 |
|
|
|
|
низ на відм.-1,900 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
Б |
500 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Підбетонка |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||
|
|
|
|
|
|
|
250 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||
000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
низ на відм. -2,100 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||
1 |
|
|
|
|
низ на відм. -1,900 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
низна відм. -1,800 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
А |
2 900 |
|
1050 |
1 150 |
3 100 |
|
0501 |
8 |
|
|
7 |
|
|
|
|
||
|
|
|
|
|
|
|
750 |
1250 |
1350 |
1350 |
1250 |
|
2 500 |
2 500 |
2 700 |
|
2 700 |
6000
12x6 000=72 000
1 |
2 |
3 |
4 |
5 |

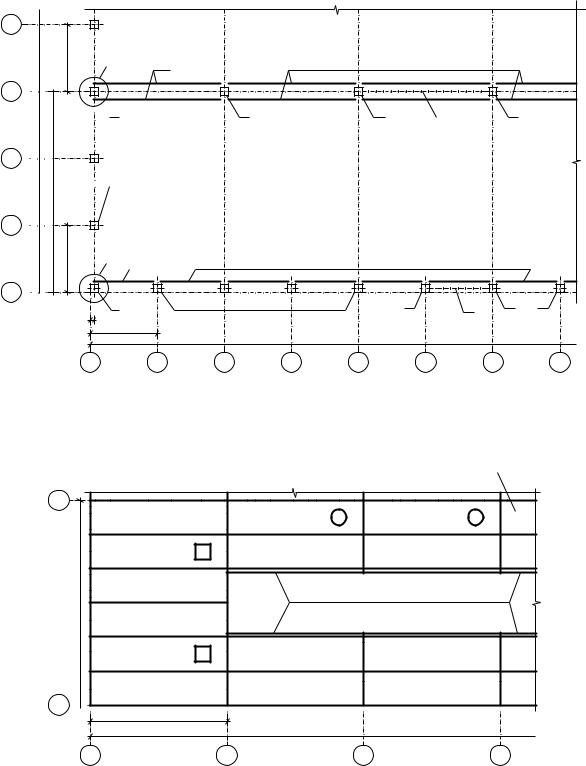

Додаток Е (додвідковий) Зразки оформлення монтажних схем
