2.3. Будова ватметрів різних систем дій

Складається з індикатора магнітоелектричної системи і електронного перетворювача потужності, розміщених в одному корпусі. Клас точності: 1,5 - для частоти 50; 60; 500; 1000 Гц; 2,5 - для частоти 2400; 4000; 8000; 10000 Гц. Номінальний коефіцієнт потужності cos j =1. Діапазони вимірювання 0,2 - 800 кВт, 1 - 800 МВт, 1 - 20 ГВт. Спосіб ввімкнення безпосередньо , через вимірювальний трансформатор. Частота, Гц 50; 60100; 500; 1000;2400; 4000; 8000; 10000 . Напруга, 127; 220; 380 срум, 5 А. Умови експлуатації: - температура навколишнього повітря, Сº від - 20 до + 50 - відносна вологість при 30 Сº, 95 %. Габаритні розміри, мм 120х120х95 Маса, кг 0,7. Назва виробника - ООО "Эталорос". Розглянемо ще один пристрій для вимірювання потужності ватметр Д8002: Ватметр Д5071 призначений для вимірювання активної потужності в трьохфазних електричних колах змінного струму при рівномірному і нерівномірному навантаженнях фаз. Особливості ватметра Д5071: Клас точності: 0,5 – в режимах активної потужності в нормальній області частот 45 – 65 Hz; 1,0 – в режимі вимірювання активної потужності в робочій області частот вище 65 до 1100 Hz; Номінальний коефіцієнт активної потужності 1; Нормальна область частот от 45 до 65 Hz; Номінальний струм 5 А; Номінальна напруга 100 - 250 - 375 В; Кінцеве значення діапазону вимірювання 800 / 2000 / 3000 Вт; Габаритні розміри приладу - (140 ± 1,25) х (195 ± 1,45) х (92 ± 2,7) мм; Маса не перевищує 2,0 кг. Назва виробника ватметру Д8002 - ОАО "Электронприбор" Прилад зображений на рис 1.

Рис 2.3

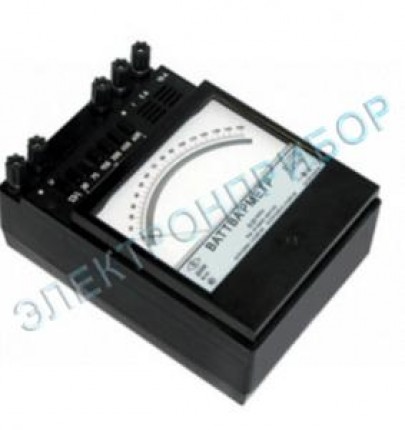

Ще один аналоговий ватметр низької частоти зображений на рис 2.4

Рис 2.4

Ватметр для вимірювання активної потужності в трьохфазних колах змінного струму при рівномірному і нерівномірному навантаженні фаз, а також для вимірювання реактивної потужності в трьохфазних колах. Технічні характеристики: Номінальна частота, Гц:45-65/65-1100 Основна похибка в області частот 45-65 Гц - 0,5; в області частот от 65 до 1100 Гц - 1,0 Номінальна напруга - 375 В. Кінцеве значення діапазону вимірювання: 3000 ВТ ВАР Номінальний коефіцієнт активної і реактивної потужності – 1. Умови використання:від 5 до 40 °С Габаритні розміри, мм: 140х195х92- (140 ± 1,25) х (195 ± 1,45) х (92 ± 2,7) мм. Маса, кг, не більше:2,0 Назва виробника ватметру Д5071 - ОО "РОСТОК-ПРИБОР ЛТД".Схема аналогово ватметру зображена на рис 2.5

Рис 2.5

3. Охорона праці та гігієна користувача еом Вимоги до організації робочих місць

В Україні діють державні санітарні правила та норми роботи з візуальними дисплейними терміналами електронно-обчислювальних машин від 10 грудня 1998 №7 (Д Сан ПіНЗ.3,2007-98). У цих правилах, зокрема, регламентується, що приміщення, де працюють люди з ПЕОМ, повинно розміщуватися в північній або північно-східній частині будівлі. Площа одного робочого місця повинна становити не менше 6 кв.м, об'єм - не менше 20 куб.м, відстань між робочими столами - не менше 2,5 м у ряду і 1,2 м між рядами. Стіни приміщень повинні мати коефіцієнт відбиття 0,5-0,6.

Робоче місце має відповідати основним антропометричним даним людини. Крісло або стілець на робочому місці повинні мати висоту сидіння 40-50 см від рівня підлоги, а також відповідний кут нахилу спинки. Стегна працюючих мають розміщуватися паралельно підлозі, а стопи ніг - на підлозі або підставці, передпліччя - вертикально; лікті - під кутом 70-90° до вертикальної площини; зап'ястя зігнуті під кутом не більше 20° відносно горизонтальної площини, нахил голови - 15-20° відносно вертикальної площини.

Висота робочої поверхні столу має бути в межах 680-800 мм. Рекомендована ширина столу - 600-1400 мм, глибина - 800-1000 мм. Робочий стіл повинен мати простір для ніг висотою не менше 600 мм, шириною - не менше 500 мм, глибиною - на рівні колін - не менше 450 мм, на рівні витягнутої ноги - не менше 650 мм.

Робочий стіл має бути обладнаний підставкою для ніг шириною не менше 300 мм та глибиною нe менше 400 мм, з можливістю регулювання по висоті в межах 150 мм та кута нахилу опорної поверхні в межах 20°. Підставка повинна мати рифлену поверхню та бортик на передньому краї заввишки 10 мм.

Робоче сидіння користувача повинно бути підйомно-поворотним, таким, що регулюється за висотою, кутом нахилу сидіння та спинки, за відстанню спинки до переднього краю сидіння. Регулювання кожного параметра має бути незалежним, плавним або ступінчатим, мати надійну фіксацію.

Хід ступінчастого регулювання елементів сидіння має становити для лінійних розмірів 15-20 мм, для кутових - 2-5°. Ширина та глибина сидіння повинні бути не меншими за 400 мм. Висота поверхні сидіння має регулюватися в межах 400-500 мм, а кут нахилу поверхні - від 15⁰ вперед до 5⁰ назад.

Поверхня сидіння має бути плоскою, передній край - закругленим.

Висота спинки сидіння має становити 300x20 мм, ширина - не менше 380 мм, радіус кривизни в горизонтальній площині - 400 мм. Кут нахилу спинки повинен регулюватися в межах 0-30° відносно вертикального положення. Відстань від спинки до переднього краю сидіння повинна регулюватися в межах 260-400 мм.

Поверхня сидіння, спинки має бути напівм'якою, з неслизьким, ненаелектризовуючим, повітронепроникним покриттям.

Екран відео термінала та клавіатура повинні бути розташовані не ближче 600 мм від очей користувача з урахуванням розміру алфавітно-цифрових знаків та символів (див. табл. 3.1)

35/38 см(14"/15")	600-700 мм
43 см (17")	700-800 мм
48см (19")	800-900 мм
53см (21")	900-1000 мм

Таблиця 3.1 Відстань від екрана до ока працівника повинна складати

(при розмірі екрана по діагоналі)

Площа робочого місця з обслуговування повинна бути не менше 10 кв.м. Робоче місце повинно перебувати на відстані не менше 1 м від приладів опалення. Поверхня робочого стола повинна бути виконана із струмонепровідного матеріалу. За недостатнього загального освітлення робоче місце повинно бути обладнане місцевим освітленням (стаціонарним або переносним).
