3. Нагрузки на поперечную раму14

Все нагрузки на поперечную раму подсчитываются с учетом коэффициента надежности по назначению _n= 0,95 (класс ответственности здания 2).

3.1. Постоянная нагрузка

Определяем величину постоянной нагрузки на 1 м²покрытия здания

Таблица 1

Номер конструктивных элементов по таблице	Характеристики здания и конструкции покрытия	Коэффициент надежности по нагрузке,	Нагрузка, кН/м2
			нормативная, gn	расчетная, g
1 2 4 6 7 11 17 18	Защитный слой  =20 мм из гравия, втопленного в мастику Водоизоляционный ковер из 3 слоев рубероида Утеплитель 120 мм из плитного пенопласта  =50 кг/м3 Пароизоляция из одного слоя фольгонзона Профилированный настил из стали толщиной 1 мм Стальной каркас комплексной панели 3 х 12 м Конструкция фонаря, включая бортовые стенки и остекления Связи покрытия	1,3 1,3 1,3 1,3 1,05 1,05 1,05 1,05	0,40 0,15 0,06 0,05 0,15 0,18 0,18 0,05	0,52 0,20 0,08 0,06 0,16 0,19 0,19 0,06
	Итого		gn= 1,22	1,46
19	Стропильные фермы (6…9%)( gn+S0) = 09(1,22+1,5)	1,05	0,24	0,25
	Всего		1,46	1,71

Примечание: S₀ – нормативное значение веча снегового покрова на 1 м² горизонтально поверхности [4].

Расчетная равномерно распределенная погонная нагрузка на ригель

q = _ng b_ф/cos = 0,951,7112/1 = 19,5кН/м.

Опорная реакция ригеля рамы

F_ф = q L/2=19,536/2 = 351кН.

Расчетный вес колонны (см. табл._ прил._):

верхняя часть (20% веса)

кН;

нижняя часть (80% веса)

кН.

Поверхностная масса стен g_с=50 кг/м²; переплетов с остеклением - 35кг/м².

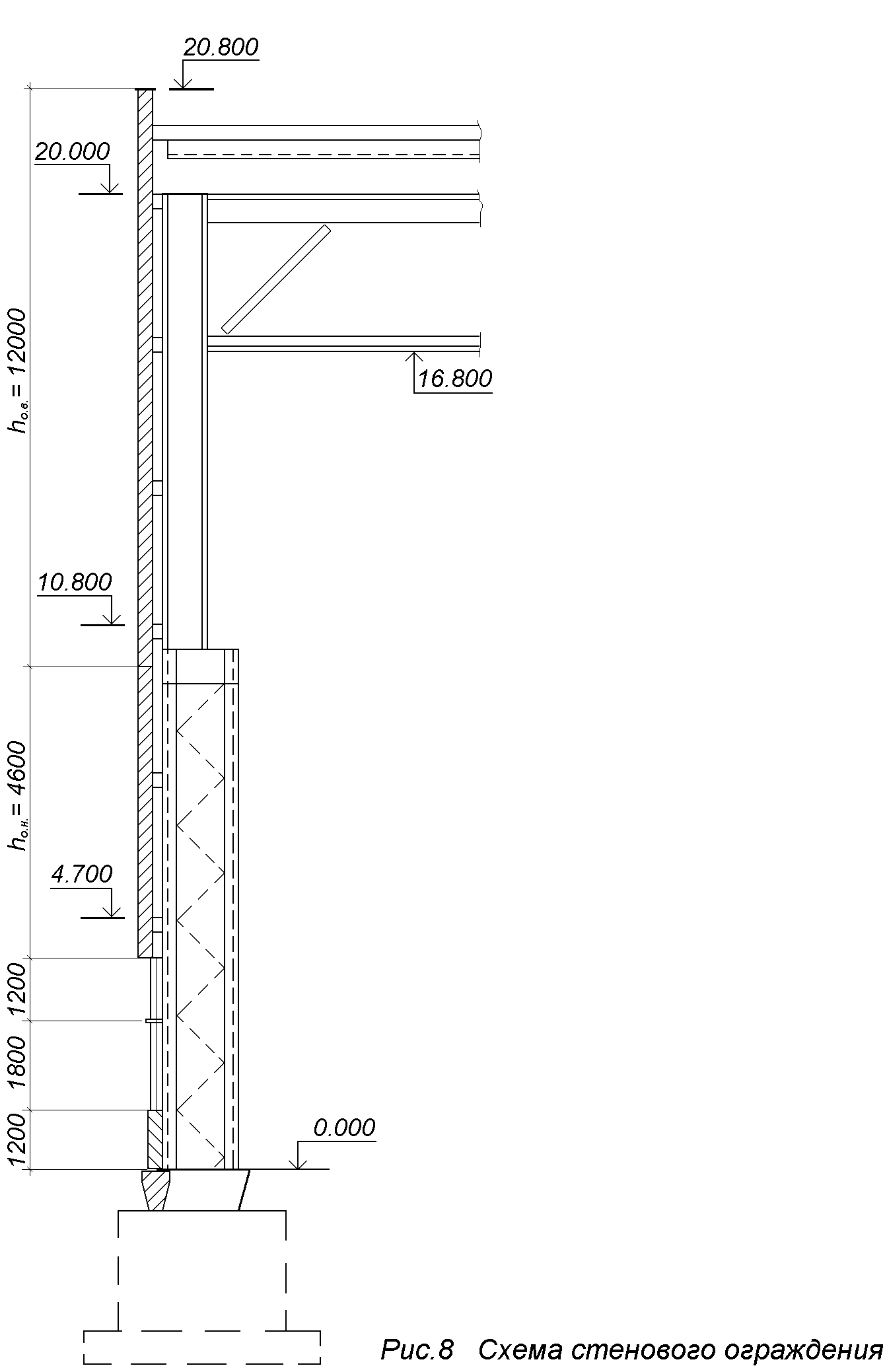

Нагрузка на верхнюю часть колонны от массы стен и остекления, лежащих выше отметки 10,80 м (см.рис.8)

F_в.с.=gh_с.в. b_n_f = 0,512120,951,1 = 75,24кН.

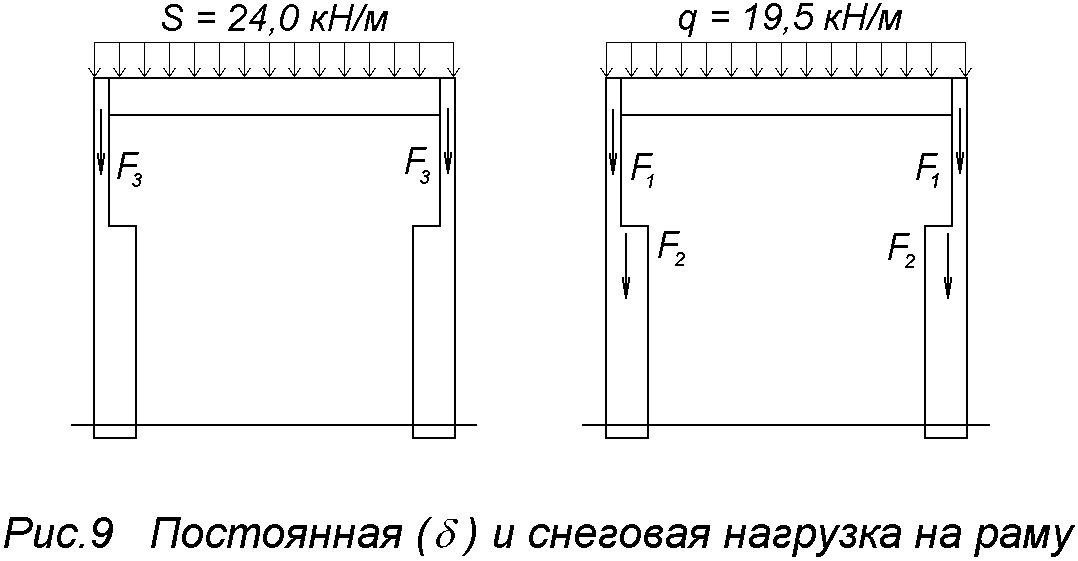

Полная постоянная нагрузка F₁, приложенная в верхней части колонны на уровне отметки 10,80 м (см.рис.9)

F₁ = F_в + F_в.с.= 24 + 75,24 = 99,24кН.

Нагрузка на нижнюю часть колонны от массы стен и остекления

F_н.с. = g_с h_с.н.В_n _f = 0,54,6120,951,1 = 28,84кН.

Продольная постоянная нагрузка F₂, приложенная к нижней части колонны на уровне верхнего обреза фундамента по оси сечения колонны (рис.9)

F₂ = F_н + F_н.с.= 96 + 28,84 = 124,84кН.

3.2. Снеговая нагрузка

Расчетная снеговая нагрузка для статического расчета рамы принимается равномерно распределенной по длине ригеля. По табл.4 [3] нормативное значение веса снегового покрытия S_она 1м²горизонтальной поверхности дляIVснегового района (г. Златоуст) составляет 1,5кПа.Линейная распределенная нагрузка от снега на ригель:

S = _f _n S_oB_ф = 1,400,9511,512 = 24кН/м.

Опорная реакция ригеля от снеговой нагрузки (рис.9)

F₃ = SL/2 = 2436/2 = 432кН.
