Лабораторная работа № 36 изучение работы электронного осциллографа Цель работы

1. Изучить устройство и принцип действия электронного осциллографа.

2. Использовать осциллограф для исследования формы сигнала, определения его параметров и измерения сдвига фаз двух переменных напряжений.

Устройство и принцип действия электронного осциллографа

Электронный осциллограф – один из важнейших контрольно-измерительных и научно-исследовательских приборов. Он применяется в основном для следующих целей:

• для изучения зависимости быстро меняющегося напряжения (или силы тока) от времени или от напряжения (силы тока) в другом процессе;

• для определения частоты и амплитуды переменного напряжения, длительности импульсов и прочих параметров электрических величин, зависящих от времени;

• для определения разности фаз двух переменных напряжений.

Поскольку с помощью различных датчиков многие физические величины, меняющиеся со временем (температура, давление, освещенность, перемещение тела и другие), могут быть преобразованы в переменное напряжение (ток), то с помощью осциллографа могут быть изучены зависимости от времени и этих величин.

Основные узлы осциллографа: электронно-лучевая трубка (ЭЛТ), генератор пилообразного напряжения (генератор развертки), усилитель исследуемого сигнала, синхронизатор, блок питания.

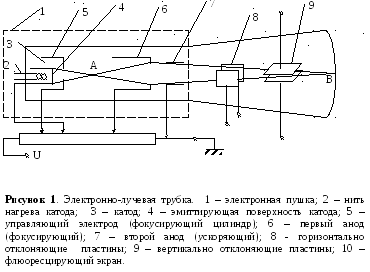

Электронно-лучевая трубка(см. рис.1) представляет собой колбообразный герметический откачанный сосуд, плоское или слегка выпуклое дно которого (экран осциллографа) покрыто изнутри люминофором – веществом, светящимся при падении на него пучка быстрых электронов. Внутри трубки расположены элементы, предназначенные для получения узкого, сфокусированного на экран пучка электронов и перемещения его по экрану.

Электроны испускаются поверхностью 4 катода 3, нагреваемого нитью 2. Из отверстия в основании цилиндрического управляющего электрода 5, окружающего катод, выходит узкий электронный пучок. Изменяя отрицательный относительно катода потенциал цилиндра (ручка «Яркость» на панели управления), варьируют поток электронов через отверстие и, следовательно, яркость пятна на экране 10 трубки. Для ускорения электронов между катодом и анодами 6 и 7 создано ускоряющее электрическое поле. Положительный потенциал первого анода 6 относительно катода достигает 1 кВ, а потенциал второго анода 7 еще выше и составляет 1-5 кВ. Управляющий электрод и аноды образуют фокусирующую систему. Электроны, прошедшие сквозь отверстие в цилиндре 5, под действием поля, созданного катодом, управляющим электродом и первым анодом, сходятся в точке А. Затем пучок вновь расширяется, так как внутри первого анода напряженность электрического поля очень мала. Поле между первым и вторым анодами искривляет траектории электронов, приближая их к оси, и фокусирует пучок в точке В. Если точка В лежит на поверхности экрана, то пучок называется сфокусированным, при этом на экране наблюдается светящаяся точка. Для фокусировки пучка изменяют потенциал первого анода (ручка «Фокус» на панели управления).

Две пары отклоняющих металлических пластин 8 и 9 служат для перемещения пучка по экрану. При приложении напряжения к какой-либо паре пластин пучок отклонится в сторону пластины с бóльшим потенциалом (положительно заряженной). Если, например, на пару вертикально отклоняющих пластин 9 (сами они расположены горизонтально) подать напряжение, меняющееся со временем по закону U(t), то величина отклонения пучка по вертикали от исходного положения будет меняться со временем по такому же закону. Пучок смещается фактически мгновенно вслед за изменением напряжения, так как масса электронов очень мала (m_е= 9,1·10^-31кг) . При быстрых колебаниях пучка, например по вертикали, вследствие остаточного свечения экрана и способности зрения некоторое время сохранять воспринятое изображение быстро колеблющаяся по экрану точка будет восприниматься как сплошная вертикальная линия.

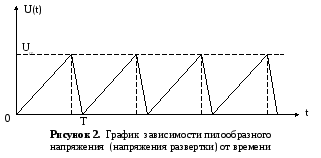

Генератор пилообразного напряжения (ГПН) служит для подачи на горизонтально отклоняющие пластины электронно-лучевой трубки периодического линейно нарастающего напряжения (напряжения развертки), график которого представлен на рис.2. Под действием этого напряжения электронный пучок движется с постоянной скоростью по горизонтали (вдоль оси Ох экрана), а затем очень быстро возвращается в исходное положение, причем во время возвращения яркость пучка автоматически гасится. При подключении ГПН к горизонтально отклоняющим пластинам на экране наблюдается прямая горизонтальная линия. Если одновременно на вертикально отклоняющие пластины подать зависящее от времени исследуемое напряжениеU(t), то наряду с равномерным движением по горизонтали точка на экране смещается по вертикали и вырисовывает график зависимостиU(t) в течение одного периода разверткиТ_Р. При следующем проходе луча по экрану будет изображен график зависимостиU(t) за следующий период развертки и так далее.

Если исследуемое напряжение периодическое с периодом Т, то на экране наблюдается устойчивое изображениеn периодов сигнала (n= 1, 2, 3 …), если период разверткиТ_Рвn раз превышает период Т исследуемого сигнала, то есть выполняется условие устойчивого изображения периодического сигнала на экране осциллографа:

Т_Р=nТ(1)

При невыполнении условия (1) на экране осциллографа наблюдается множество быстро сменяющих друг друга отрезков синусоид.

Если ГПН отключен от пластин, а на вертикально отклоняющие пластины подан сигнал, то на экране наблюдается вертикальная линия.

Период изменения напряжения развертки и, следовательно, скорость движения луча по горизонтали можно менять с помощью переключателя «Длительность развертки» («Частота развертки»). Чем более короткие сигналы мы хотим наблюдать, тем меньше должна быть длительность развертки, то есть выше ее частота.

Усилитель исследуемого сигналаслужит для усиления и подачи на вертикально отклоняющие пластины исследуемого сигнала. Коэффициент усиления регулируется переключателем «Усиление Y».

Синхронизаторслужит для получения устойчивого (неподвижного) изображения исследуемого сигнала на экране осциллографа. Он автоматически изменяет период развертки таким образом, чтобы этот период был кратен периоду исследуемого сигнала, то есть выполнялось условие (1). Устойчивости изображения добиваются, вращая ручку «Синхронизация».
